Sorties Numériques; Power Supply; Ports Dmx; Sortie Audio - Oase WECS II 512 DMX/02 Gebrauchsanleitung

- FR -

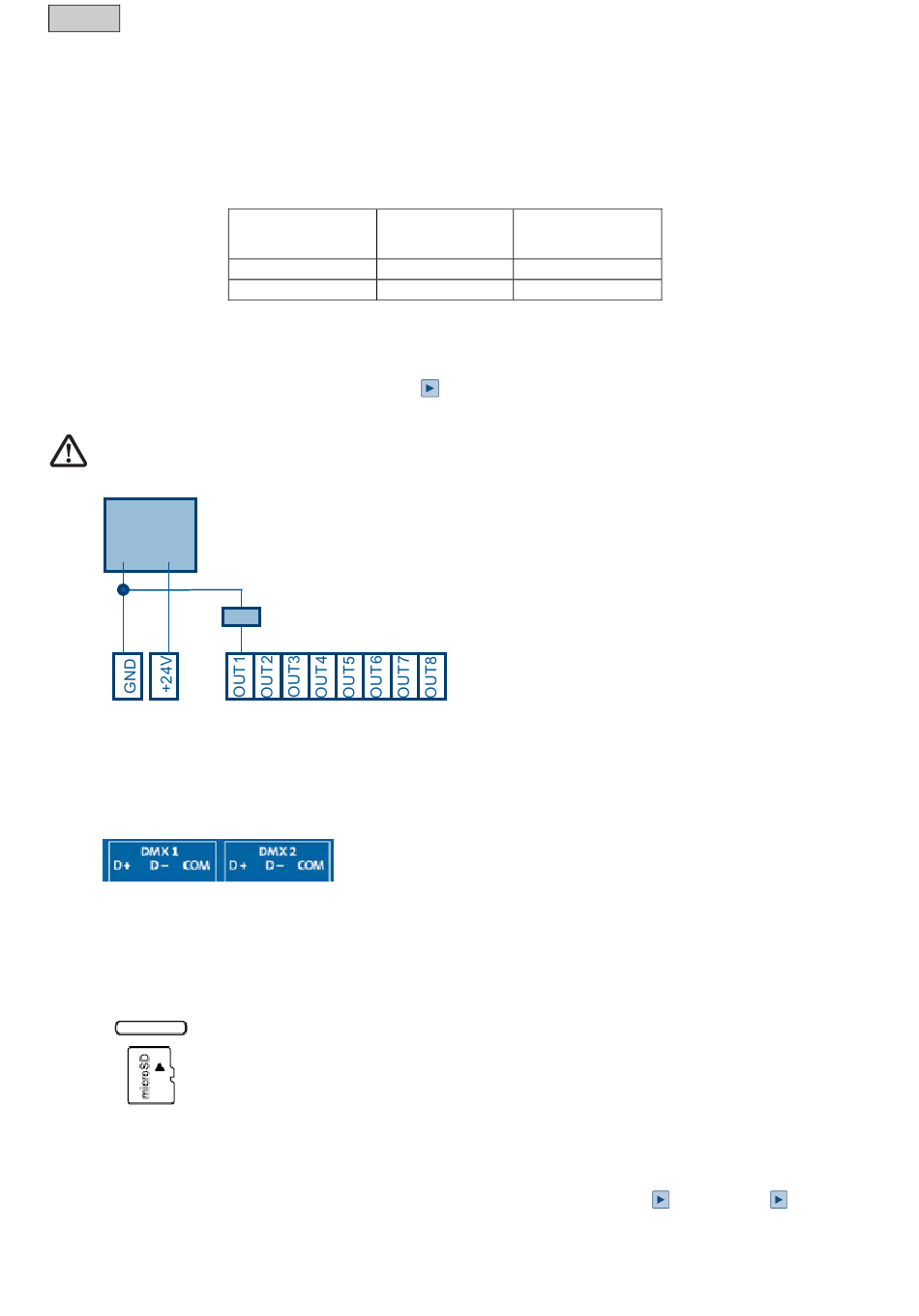

13 Sorties numériques
L'appareil est équipé de huit sorties configurables et isolées galvaniquement pour la commande
d'ensembles externes. Chacune de ces sorties peut débiter 1 Ampère maximum à 24V DC. Les sorties
changent d'état lors d'un redémarrage. Les sorties se commandent comme pour les canaux DMX sur une
plage de valeurs 0..255. Il y a deux modes de fonctionnement des sorties, selon le schéma suivant :
En mode rémanent on peut éviter un passage aléatoire à l'état inactif des sorties numériques, du fait de
la plage de 10..50. Ce qui présente un avantage lorsqu'une sortie doit rester active même après la fin d'un
spectacle pour maintenir en marche des grands équipements jusqu'au prochain spectacle On peut
sélectionner ce mode dans le menu
Ne pas commander avec cet appareil un dispositif critique au niveau de la sécurité.
Power Power
Supply Supply
24V DC 24V DC
14

Ports DMX

Les sorties DMX-/RDM sont disposées en bas. Les ports DMX1 et DMX2 sont conçus chacun pour 512
canaux Sur chaque port la borne DMX+ [D+], la borne DMX [D-] et le blindage/la masse du câble branchés
sur la sortie COM. Pour la connexion OASE : [connecteur à douille 5 contacts], [D+] rouge, [D-] blanc,
[COM] blindage.
15

Sortie audio

Sur le WECS II 1024 DMX/02 la sortie audio 3,5 mm douille à cliquet (avec isolement galvanique) est
utilisable pour la commande d'un ensemble sonorisation.
16

Carte SD micro

L'appareil est livré avec une carte SD micro (cartes supportées jusqu'à 8 Go) L'appareil ne peut
fonctionner que comme interface en l'absence de carte SD. Sur la carte sont enregistrés les fichiers show,
le scheduler (minuteur/cadenceur de spectacle) et les fichiers musique. S'assurer qu'il n'y a pas de
show/de spectacle en cours avant d'enlever ou de remettre en place une carte. Le show/le spectacle
peut être redémarré ensuite en agissant sur la rubrique de menu
débrancher et redémarrer l'appareil.
54
mode
standard
rémanent
8.Setup
A2 A2
24V DC Relais 24V DC Relais
A1 A1
plage de plage
valeur OFF valeur
ON
0..127 128..255
10..50 128..255
Digital Outputs.
2.Show
de
/ Run Show . Sinon
