- FR -
9

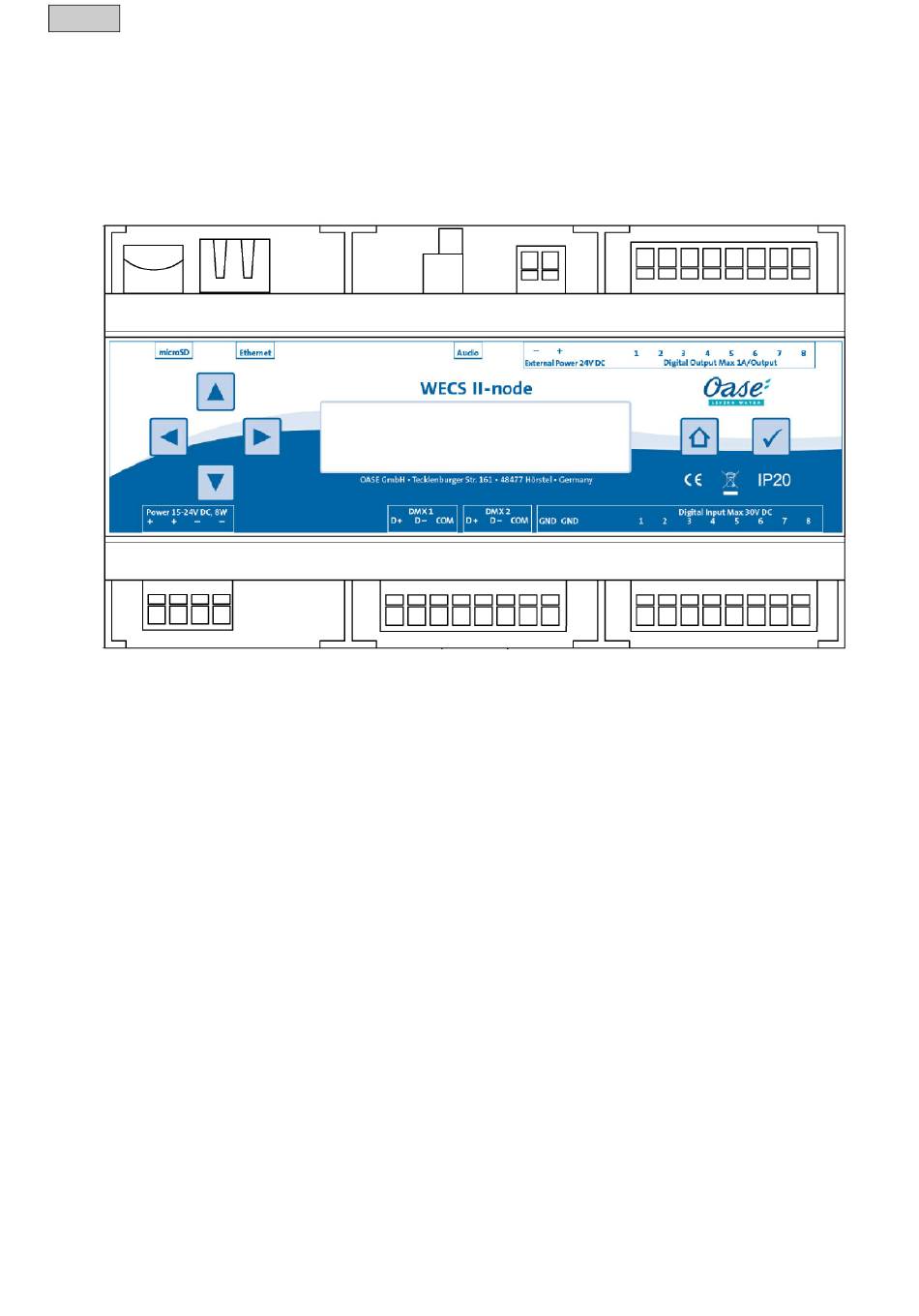

Raccordements

Carte SD micro
4 points de raccordement sur
l'alimentation électrique (++/--)
DC/ 8W
10 Alimentation électrique
Pour le raccordement de l'appareil, prévoir un transformateur de tension secteur, sortie en 24 V CC, avec
une ondulation résiduelle maximale de 5 % et une séparation galvanique entre les côtés primaire et
secondaire.
Remarque : Transformateur tension secteur non compris dans la fourniture
11

Raccordements sur les bornes

Disposer un petit tournevis isolé dans la fente du haut du contact à raccorder. Faire pression sur le
tournevis vers le haut pour ouvrir le contact Introduire le fil dans le contact tout en maintenant celui-ci
ouvert. Vérifier que le fil est bien fixé.
52
Audio 3,5 mm
connecteur à cliquet,
avec isolement
RJ-45
galvanique
Ethernet
2 sorties DMX-RDM,
avec isolement
galvanique
Raccordement
alimentation
électrique 24V DC
8 sorties numériques 1A/ sortie,
pour sorties
avec isolement galvanique
numériques (-/+)
2 connexions
8 entrées numériques, avec
masse pour
isolement galvanique
entrées
numériques
