1 Sicherheitsbaugruppe Heizkreis (isoliert)
2 Umschaltventil Trinkwarmwasser
3 Durchlauferhitzer hinter Abschirmblech
4 Überströmventil
5 Umwälzpumpe Heizkreis (HUP)
6 Absperrkugelhahn mit Füll- und Entleerhahn
7 Absperrkugelhahn mit Entleerhahn
8 Regler
9 Schaltkasten
10 Ausdehnungsgefäß
11 Entleerung Pufferspeicher
12 Füße für Stellschrauben
BWW
Trinkwarmwasserspeicher
PSP
Pufferspeicher
MONTAGE / HYDRAULISCHER ANSCHLUSS AN
DEN HEIZKREIS UND TRINKWARMWASSER
Anschlußpositionen für den Heizkreis, für das Kalt- und
Trinkwarmwasser sowie für die Zirkulation
siehe Maßbilder
HINWEIS.
Heizungsanlage so dimensionieren, dass die freie
Pressung der im Gerät integrierten Umwälzpum-
pen auf jeden Fall den Mindestheizwasserdurch-
satz erbringt.
Hierbei unbedingt die Anschlußleitungen zwi-
schen Wärmepumpe und Hydrauliktower mitbe-
rücksichtigen.

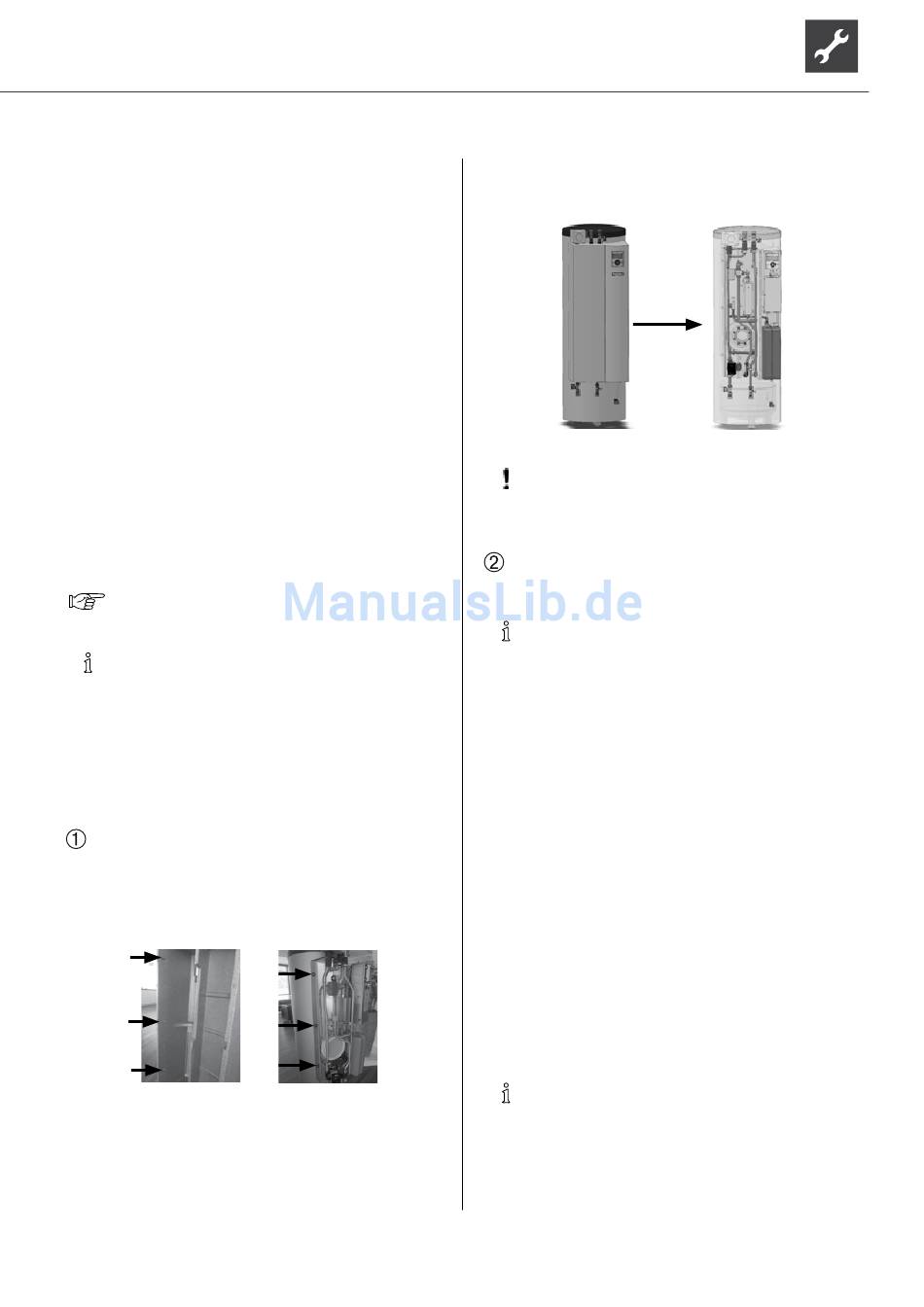

Vorne am Hydrauliktower Dual die Haube abneh-
men:
An der Innenseite der Haube befinden sich links und
rechts jeweils 3 Nute, am Towergehäuse entsprechend
je 3 Zapfen, die die Haube arretieren:
Technische Änderungen vorbehalten | 83053800dDE – Originalbetriebsanleitung | ait-deutschland GmbH
So kann sie mit einem Handgriff auseinander- und wie-
der zusammengesteckt werden.
ACHTUNG
Bei den Anschlußarbeiten Anschlüsse am Gerät
stets gegen Verdrehen sichern.
Heizkreis gründlich spülen, bevor Anschluß des Ge-
räts an den Heizkreis erfolgt...
HINWEIS.
Verschmutzungen und Ablagerungen im Heiz-
kreis können zu Betriebsstörungen führen.
SICHERHEITSBAUGRUPPE
Die Sicherheitsbaugruppe für den Heizkreis finden Sie im
Beipack.
Montieren Sie die Sicherheitsbaugruppe an dem vorgese-
henen Anschluß an der Geräteoberseite.
Der Sicherheitsablauf des Sicherheitsventils muß nach
den jeweils geltenden Normen und Richtlinien über ei-
nen Trichtersifon in den Abfluß abgeführt werden!
AUSDEHUNGSGEFÄSSE
Das Ausdehnungsgefäß für den Heizkreis ist integriert.
Grundsätzlich muß geprüft werden, ob die Größe des
Ausdehungsgefäßes für die Anlage ausreichend ist. Ge-
gebenenfalls muß ein zusätzliches Ausdehnungsgefäß
bauseits entsprechend der jeweils geltenden Normen in-
stalliert werden.
HINWEIS.
Der Vordruck der Ausdehnungsgefäße ist ent-
sprechend der Berechnung nach gültigen Nor-
men (DIN EN 12828) der Anlage anzupassen
(ca. 0,5 bar unter Anlagenfülldruck).
9
