Aufstellungsplan - alpha innotec Hydrauliktower Dual HTD Betriebsanleitung

1

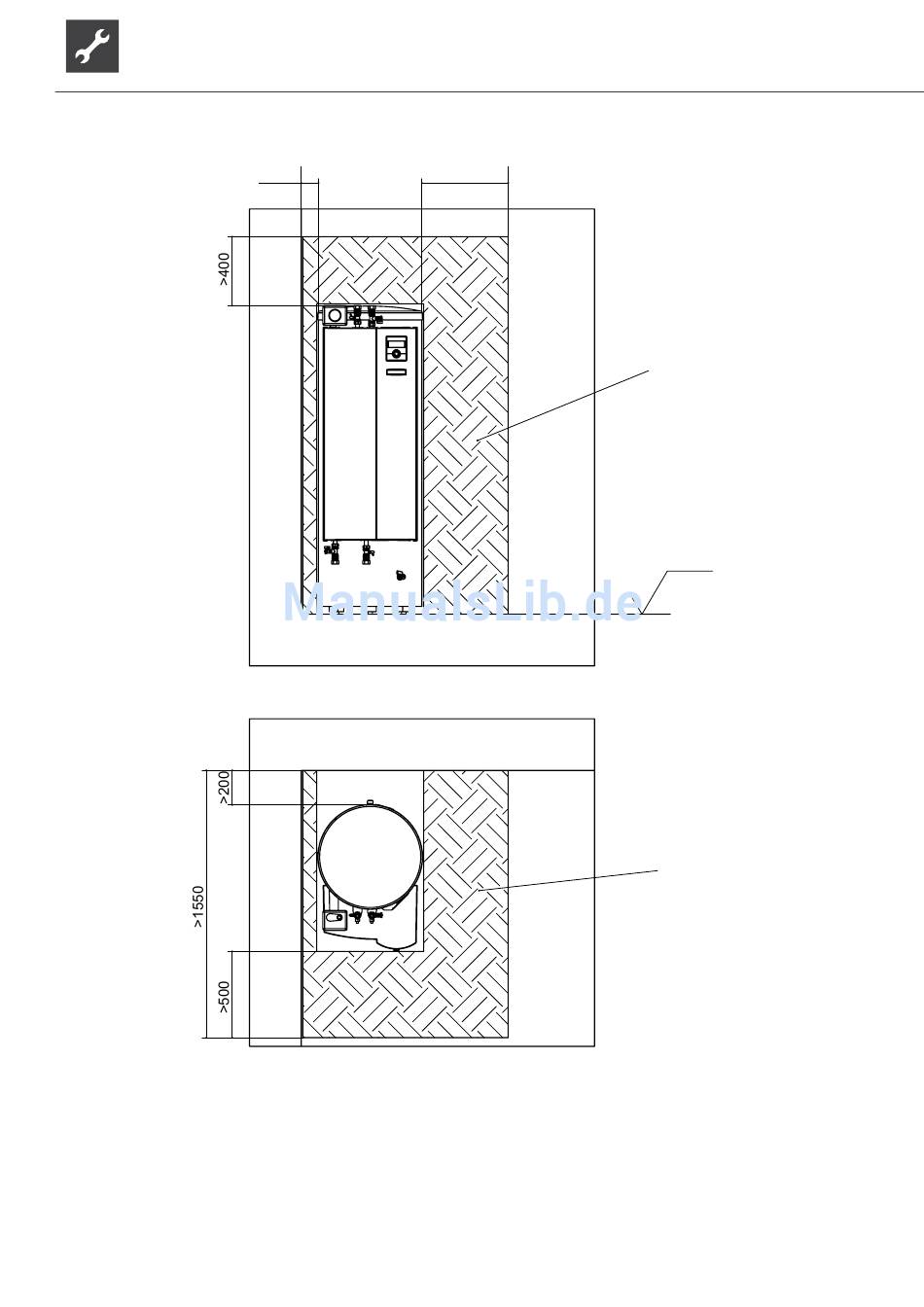

Aufstellungsplan

F
E
D
C
B
Legende: 819418 -
Technische Änderungen vorbehalten.
Alle Maße in mm.
A OKF Oberkante Fertigfussboden
FS Freiraum für Servicezwecke
1
20
2
>1200
>100
Legende:
Alle Maßangaben in mm.
2
Technische Änderungen vorbehalten | 83053800dDE – Originalbetriebsanleitung | ait-deutschland GmbH
3
>500
DE819418
OKF Oberkante Fertigfußboden
Schraffierte Fläche Freiraum für Servicezwecke
FS
3
4
HTD
FS
OKF
FS
4
-
Zust.
