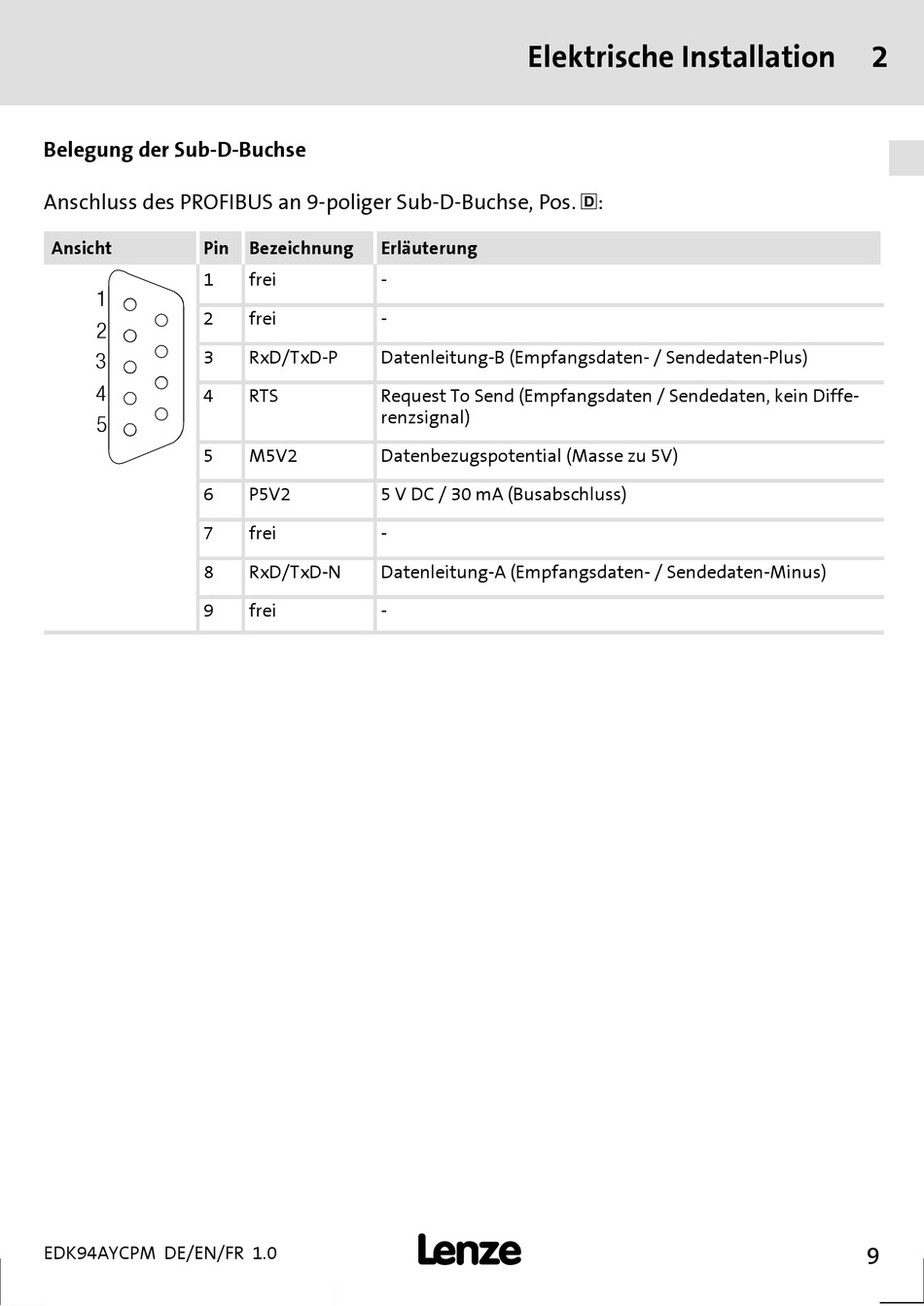

Lenze E94AYCPM Montageanleitung Seite 9

Belegung der Sub-D-Buchse
Anschluss des PROFIBUS an 9-poliger Sub-D-Buchse, Pos. :
Ansicht Pin
1
1 1
2
2 2
3
3
4
4
5 5
5
6
7
8
9
EDK94AYCPM DE/EN/FR 1.0
Bezeichnung Erläuterung
frei -
frei -
RxD/TxD-P Datenleitung-B (Empfangsdaten- / Sendedaten-Plus)
RTS Request To Send (Empfangsdaten / Sendedaten, kein Diffe-
renzsignal)
M5V2 Datenbezugspotential (Masse zu 5V)
P5V2 5 V DC / 30 mA (Busabschluss)
frei -
RxD/TxD-N Datenleitung-A (Empfangsdaten- / Sendedaten-Minus)
frei -

