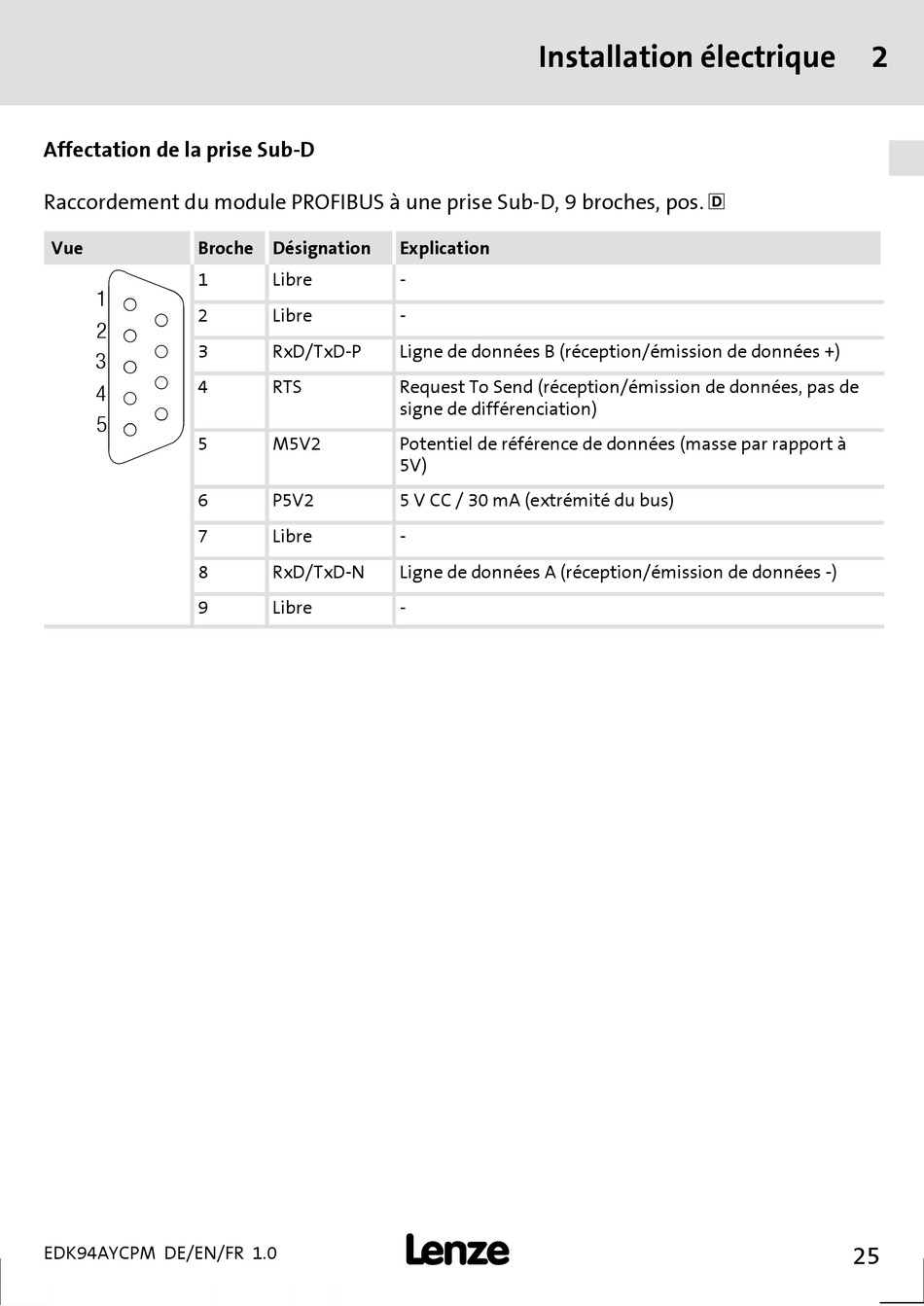

Affectation de la prise Sub-D
Raccordement du module PROFIBUS à une prise Sub-D, 9 broches, pos. 
Vue Broche Désignation
1
1 1
2
2 2
3
3 3
4
4
5 5
5
6
7
8
9
EDK94AYCPM DE/EN/FR 1.0
Explication
Libre -
Libre -
RxD/TxD-P Ligne de données B (réception/émission de données +)
RTS Request To Send (réception/émission de données, pas de
signe de différenciation)
M5V2 Potentiel de référence de données (masse par rapport à
5V)
P5V2 5 V CC / 30 mA (extrémité du bus)
Libre -
RxD/TxD-N Ligne de données A (réception/émission de données -)
Libre -

