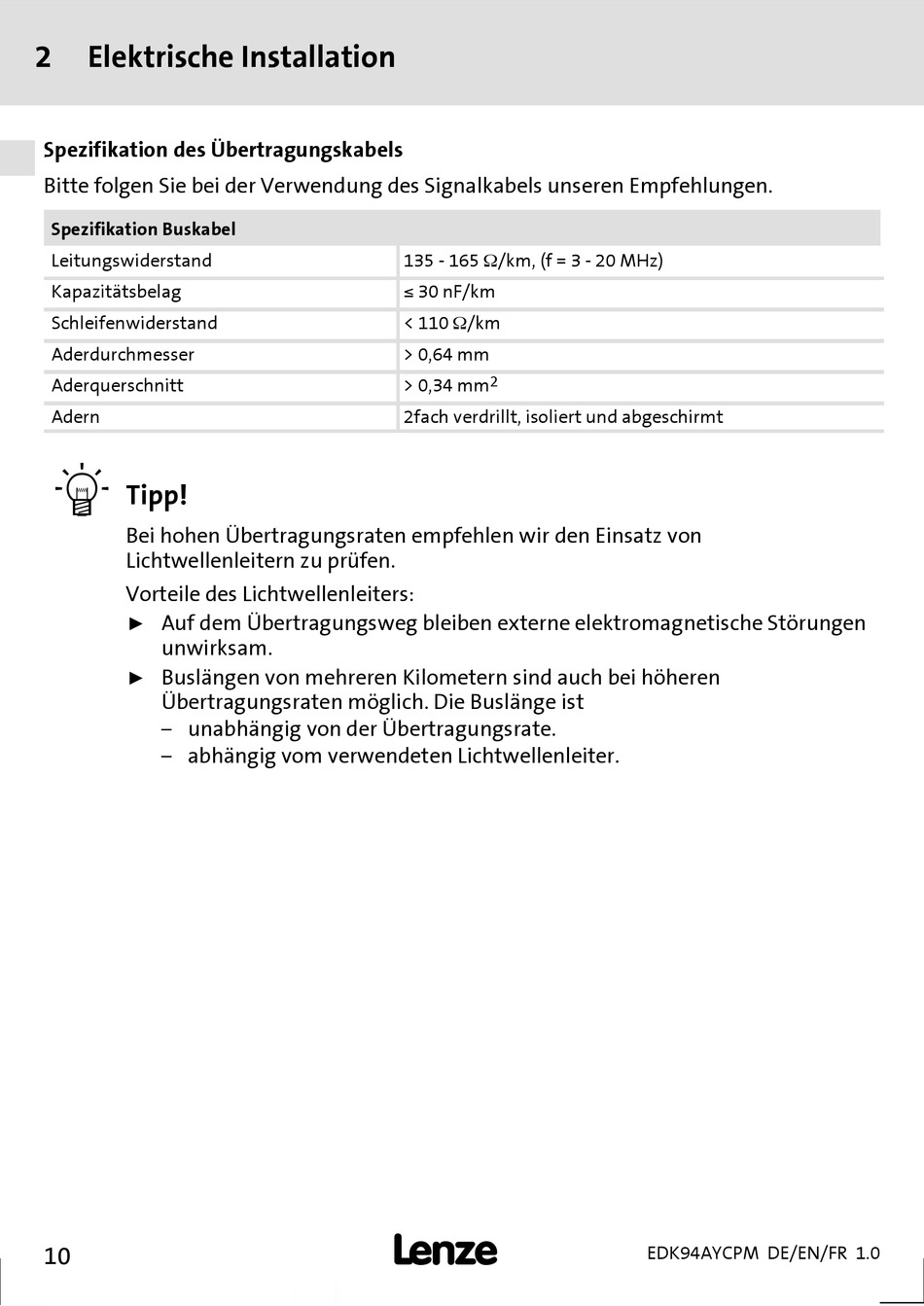

Lenze E94AYCPM Montageanleitung Seite 10

2 Elektrische Installation
Spezifikation des Übertragungskabels
Bitte folgen Sie bei der Verwendung des Signalkabels unseren Empfehlungen.
Spezifikation Buskabel
Leitungswiderstand
Kapazitätsbelag
Schleifenwiderstand
Aderdurchmesser
Aderquerschnitt
Adern

Tipp!
Bei hohen Übertragungsraten empfehlen wir den Einsatz von
Lichtwellenleitern zu prüfen.
Vorteile des Lichtwellenleiters:
Auf dem Übertragungsweg bleiben externe elektromagnetische Störungen
ƒ
unwirksam.
Buslängen von mehreren Kilometern sind auch bei höheren
ƒ
Übertragungsraten möglich. Die Buslänge ist
Ó unabhängig von der Übertragungsrate.
Ó abhängig vom verwendeten Lichtwellenleiter.
10
135 - 165 Ω/km, (f = 3 - 20 MHz)
≤ 30 nF/km
< 110 Ω/km
> 0,64 mm
2
> 0,34 mm
2fach verdrillt, isoliert und abgeschirmt

EDK94AYCPM DE/EN/FR 1.0
