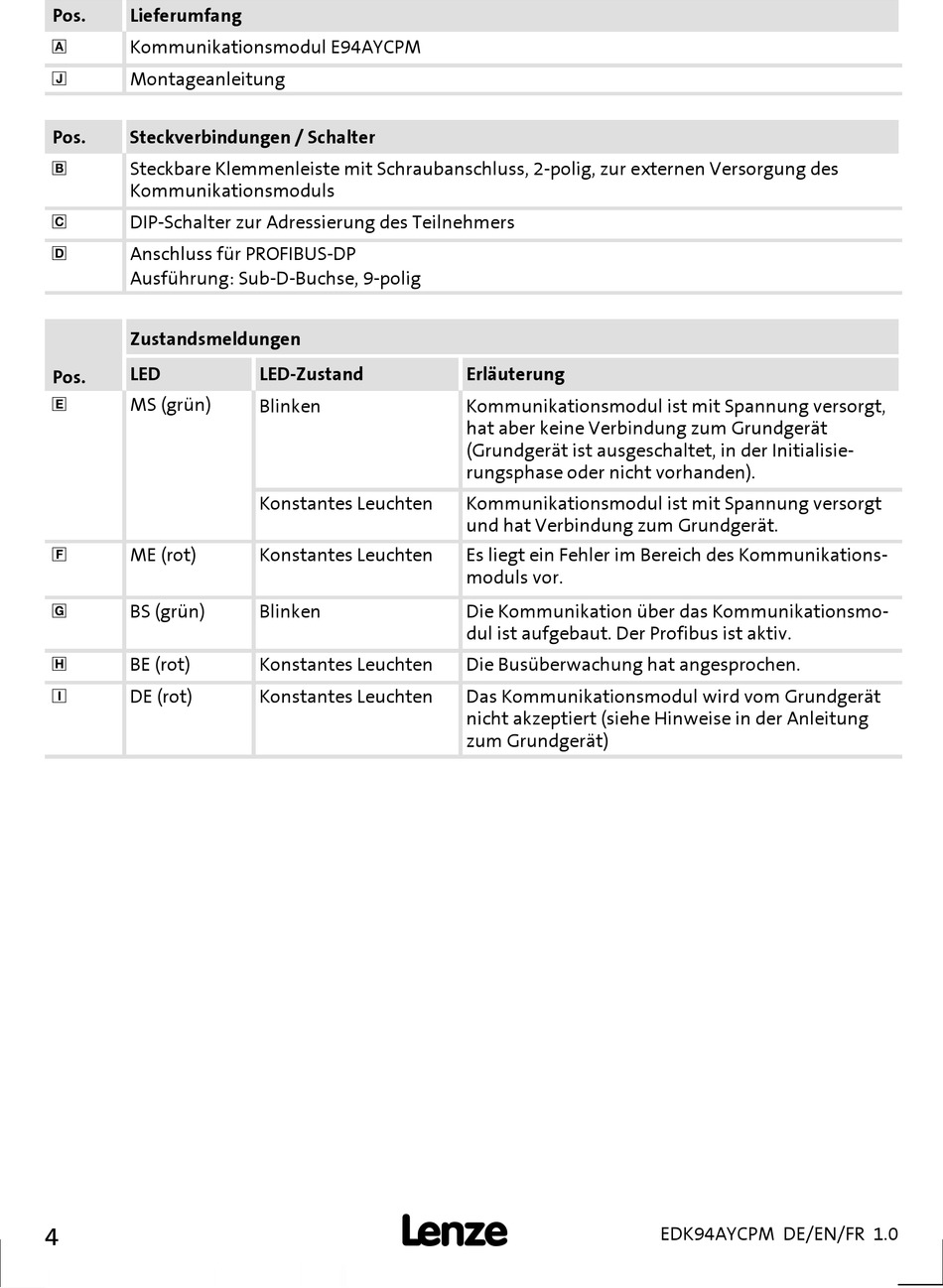

Lenze E94AYCPM Montageanleitung Seite 4

Pos. Lieferumfang
Kommunikationsmodul E94AYCPM

Montageanleitung

Pos. Steckverbindungen / Schalter
Steckbare Klemmenleiste mit Schraubanschluss, 2-polig, zur externen Versorgung des

Kommunikationsmoduls
DIP-Schalter zur Adressierung des Teilnehmers

Anschluss für PROFIBUS-DP

Ausführung: Sub-D-Buchse, 9-polig
Zustandsmeldungen
LED
Pos.
MS (grün)

ME (rot)

BS (grün)

BE (rot)

DE (rot)

4
LED-Zustand
Blinken
Konstantes Leuchten
Konstantes Leuchten
Blinken
Konstantes Leuchten
Konstantes Leuchten

Erläuterung
Kommunikationsmodul ist mit Spannung versorgt,
hat aber keine Verbindung zum Grundgerät
(Grundgerät ist ausgeschaltet, in der Initialisie-
rungsphase oder nicht vorhanden).
Kommunikationsmodul ist mit Spannung versorgt
und hat Verbindung zum Grundgerät.
Es liegt ein Fehler im Bereich des Kommunikations-
moduls vor.
Die Kommunikation über das Kommunikationsmo-
dul ist aufgebaut. Der Profibus ist aktiv.
Die Busüberwachung hat angesprochen.
Das Kommunikationsmodul wird vom Grundgerät
nicht akzeptiert (siehe Hinweise in der Anleitung
zum Grundgerät)
