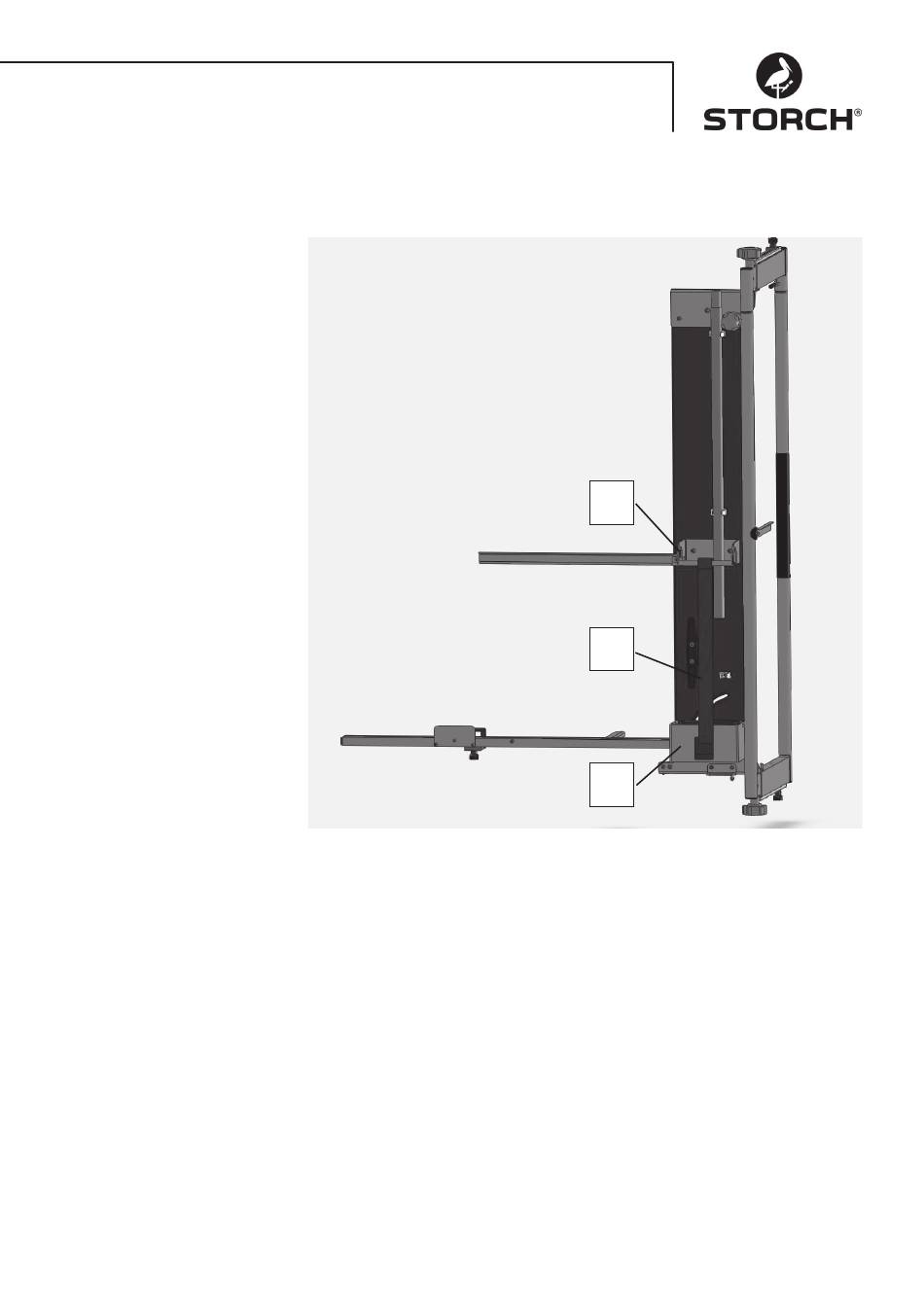

Abb. 2: Rückseite
2 = Gerüstaufhängung
3 = Trafoabdeckung
4 = Spanngurt
Anschließend lösen Sie die obere (Nr. 5, Abb. 1) und untere Feststellschraube (Nr. 6, Abb. 1) für den
Schneidebügel (Nr. 1, Abb. 1), öffnen diesen bis zum Anschlag und ziehen die Feststellschrauben (Nr. 5 und
6, Abb. 1) wieder fest.
Lösen Sie nun die Feststellschraube (Nr. 7, Abb. 1) der Auflageschiene (Nr. 8, Abb. 1) und klappen diese
nach rechts bis zum Anschlag ab und arretieren die Feststellschraube (Nr. 7, Abb. 1) wieder. Die Auflage-
schiene (Nr. 8, Abb. 1) befindet sich nun im 90°-Winkel zum Schneidedraht. Für einen sicheren Stand der
Dämmplatte klappen Sie zusätzlich die Plattenstützen (Nr. 11a/b, Abb. 3) aus.
Stecken Sie nun den Netzstecker in die Steckdose (230 V).
Das Gerät ist betriebsbereit, wenn der Ein- / Ausschalter (Nr. 9, Abb. 3) am Trafo eingeschaltet ist und
leuchtet.
