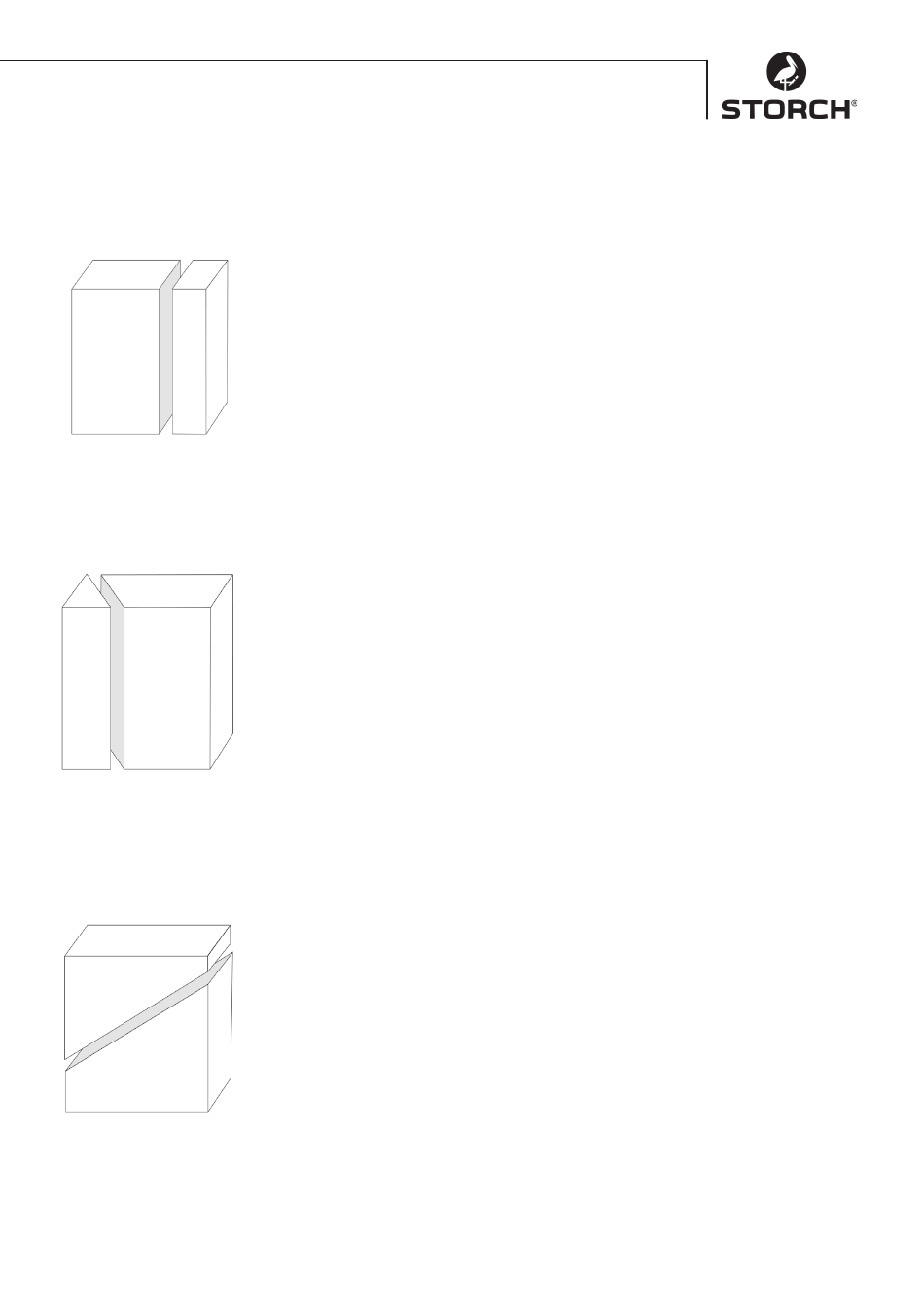

Possibilità di taglio
Taglio diritto (tagli longitudinale e trasversale)
Taglio obliquo:
Taglio a smusso:
Portare le falde dopo averle misurate o con la squadra falsa (n. art. 36 82 00 - non compresa nella fornitu-
ra) sul pannello isolante e posizionare sulla lama di appoggio (n. 8). Estrarre l'archetto per taglio, allentare
la vite di fissaggio (n. 7) per la lama di appoggio e sollevare l'appoggio (n. 8) insieme al pannello isolante
Appoggiare il pannello isolante sulle lame di appoggio (n. 8), estrarre l'archetto
per taglio (n. 1), spingere il pannello isolante fino alla misura del taglio (larghezza
richiesta del pannello) verso sinistra (da leggere dalla scala di misurazione della
lama di appoggio (n. 8) e passare l'archetto attraverso il pannello isolante. Per
ottenere dei tagli longitudinali o trasversali, è possibile appoggiare verticalmente
o orizzontalmente il pannello sulla lama di appoggio (n. 8). In caso i tagli si ripe-
tano con la stessa lunghezza si consiglia di portare in alto il corsoio per tagli di
ripetizione (n. 12) e fissarlo alla lunghezza richiesta. Per eseguire tagli più lunghi
è possibile ribaltare in basso il corsoio, la misura precedentemente impostata va
mantenuta.
Misurare l'angolo a sghembo mediante il metro pieghevole oppure la squadra falsa
(n. art. 36 82 00, non compresa nella fornitura) e riportare sul pannello isolante
orizzontale, ribaltare in avanti l'ausilio per ugnatura (n. 16), mettere il pannel-
lo sulla lama d'appoggio (n. 8), allentare le viti di fissaggio (n. 5 e 6), orientare
l'archetto per taglio (n. 1, fig. 1) verso destra affinché l'ausilio per ugnatura (n. 16)
dell'archetto per taglio (n. 1) corrisponda alla marcatura sul pannello. Nuovamente
serrare la vite di fissaggio superiore (n. 5 e 6). Ora posare il pannello da tagliare in
posizione verticale sulla lama di appoggio (n. 1) e far passare il filo metallico attra-
verso il pannello.
fino a che il filo metallico dell'archetto per taglio (n. 1) corrispondi alla marcatura
sul pannello isolante. Serrare la vite di fissaggio (n. 7) e far passare il filo metal-
lico da taglio attraverso il pannello. Se dopo di questo taglio si vuole eseguire un
taglio diverso occorre notare l'angolo da rilevare sulla piastra di base. Così l'angolo
può essere riprodotto velocemente.
