Storch ProCut multi Bedienungsanleitung Seite 27

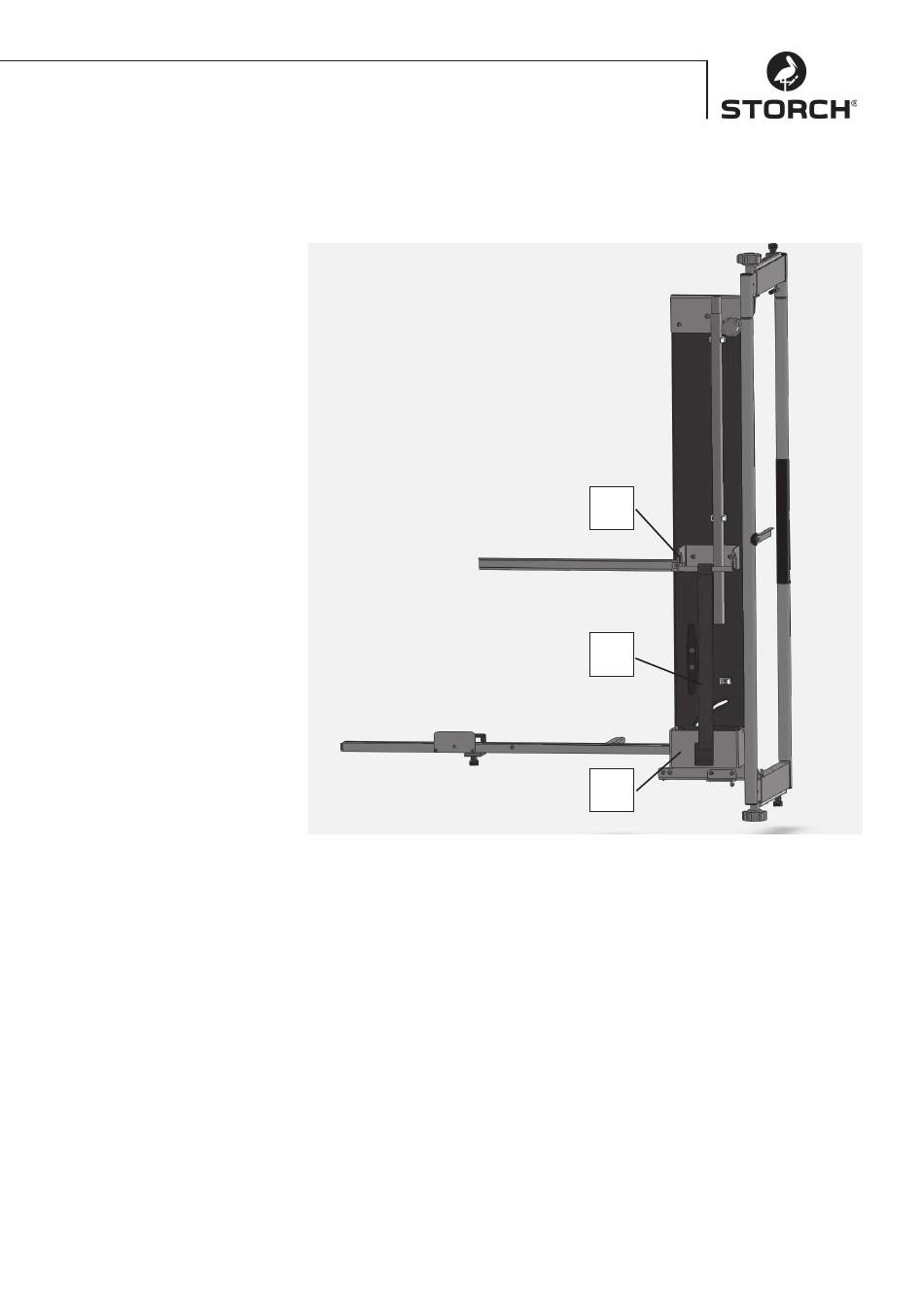

Fig. 2 : côté dos
2 = Suspension du cadre
3 = couvercle du transformateur
4 = sangle de serrage
Desserrer ensuite les vis de fixation supérieure (No. 5, fig. 1) et inférieure (No. 6, fig. 1) pour l'étrier de cou-
pe (No. 1, fig. 1), ouvrir ce dernier jusqu'à la butée et resserrer les vis de fixation (No. 5 et 6, fig. 1).
Desserrer maintenant la vis de fixation (No. 7, fig. 1) du rail d'appui (No. 8, ill. 1), rabattre celui-ci vers la
droite jusqu'à la butée et rebloquer la vis de fixation (No. 7, fig. 1). Le rail d'appui (No. 8, fig. 1) se trouve
maintenant à un angle de 90° par rapport au fil de coupe. Pour une bonne stabilité du panneau isolant,
rabattre en plus le support de panneaux (No. 11, fig. 3).
Branchez maintenant la fiche électrique dans la prise (230 V).
L'appareil est prêt à fonctionner quand l'interrupteur marche/arrêt (No. 9, fig. 3) sur le transformateur est
enclenché et allumé.
2
4
3
27
