Zustand leD Beschreibung
Es besteht eine Verbindung zum Netzwerk.
link leD
(gelb) leuchtet
link/act leD Verbindung zum übergeordneten Protokoll-
(grün) blinkt layer (EtherNet/IP, PROFINET, Modbus-TCP
schnell oder EtherCAT) hergestellt. Es werden Daten
übertragen.
Ca. 20 Sekunden nach Neustart:
link/act leD
(grün) blinkt keine Verbindung zum Protokolllayer.
langsam
Tab. 8: Beschreibung LEDs für Netzwerkverbindung
Typ 8652
Bedienung
9.5

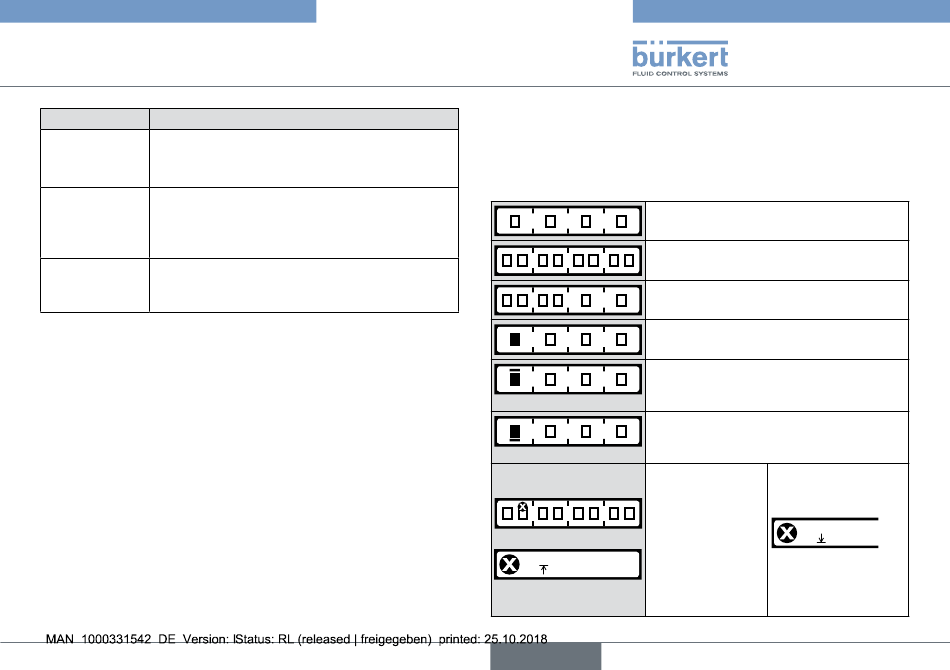

Anzeigeelemente Elektronikmodul

Die Elektronikmodule sind mit LC-Display zur Statusanzeige aus-
gestattet. Auf dem Display wird die Schaltstellung von Ventil und
Aktor sowie eventuelle Fehlerzustände der Ausgänge grafisch
dargestellt.
Display-Ansicht mit 4 Ventilplätzen
(z. B. 5/2-Wege-Ventile)
Display-Ansicht mit 4 Ventilplätzen
(Doppelventile, z. B. 2x3/2-Wege-Ventile)
Display-Ansicht gemischt (Doppel- und
Einzelventile)
Ventil 1 betätigt
Ventil 1 betätigt,
Rückmeldung: „Obere Endlage
erreicht"
Ventil 1 betätigt,
Rückmeldung: „Untere Endlage
erreicht"
Kurzschluss auf
Meldung 1 / Meldung 2 im
Wechsel:
Eingang 2 der
oberen Rückmel-
dereinheit
Meldung 1
Short Circuit
DI 2
Meldung 2
deutsch
Beispiel weiterer
möglicher
Meldungen:
Short Circuit
DI 2-4
Kurzschluss
auf Eingängen
2–4 der unteren
Rückmeldereinheit
