7.2 Elektrischer Anschluss
Elektronikmodul mit digitalen
Eingängen
Möglicher Kabelquerschnitt: ≤1,5 mm
→ Rückmelder entsprechend der Belegung am Elektronikmodul
anschließen.
Belegung der digitalen eingänge elektronikmodul

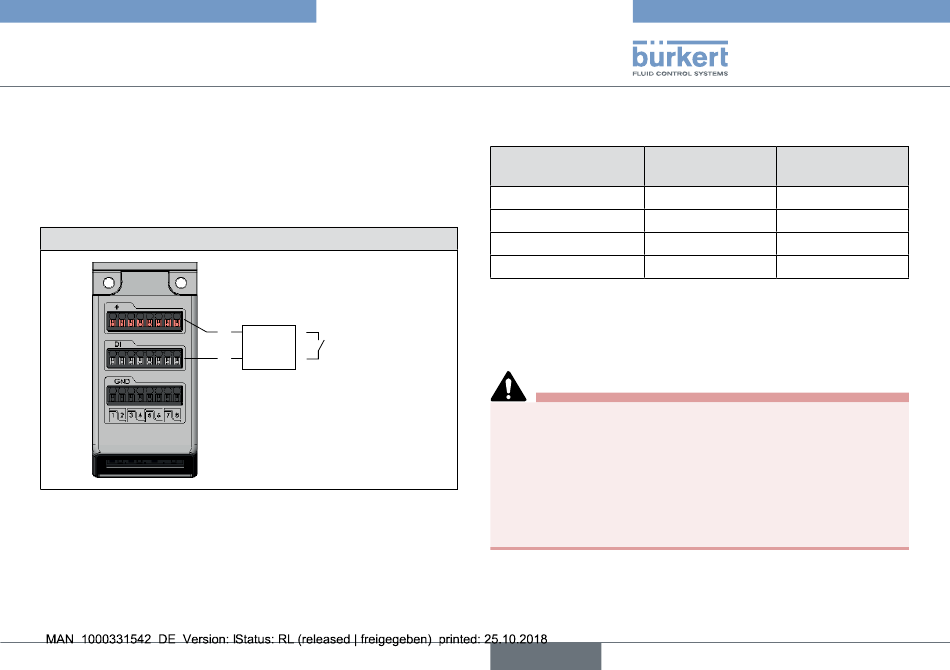

Bild 7: Belegung der digitalen Eingänge Elektronikmodul
Die elektrische Versorgung der Rückmelder (24 V) erfolgt durch
das Elektronikmodul. Die Stromstärke ist begrenzt auf maximal
30 mA.
Es können handelsübliche 2-Leiter-Sensoren (auch Namur) sowie
mechanische Endschalter mit Spannungen zwischen 10...30 V
verwendet werden.
Typ 8652
Installation
2
2-Leiter- Mechanischer
Sensor Endschalter
Je nach verwendetem Sensor können folgende Daten ausge-
geben werden:
mögliche Daten
Sensor betätigt
Sensor nicht betätigt
Kurzschluss
Drahtbruch
7.3 Elektrischer Anschluss Ventile Typ
6534 für sicherheitsgerichtete
Abschaltung (Variante SIA)
GefAhr
Verletzungsgefahr durch unbeabsichtigte Bewegung der
aktoren.
Wird die Abschaltfunktion zur Steuerung sicherheitskritischer
Abläufe benötigt, können bei Störung der Abschaltfunktion
sicherheitsgefährdende Bewegungen der Aktoren ausgelöst
werden.
▶ Ordnungsgemäße Funktion der Abschaltfunktion vor der
Inbetriebnahme prüfen.
deutsch
2-leiter- mechan.
sensoren endschalter
X X
X X
– –
X –
