Einbau - BWT Infinity A Einbau- Und Bedienungsanleitung

D D D D D
0 0 0
Σ m
3
1. 1. 1. 1. 1.
3. 3. 3. 3. 3.
> 400 mm > 400 mm > 400 mm > 400 mm > 400 mm
6 6 6 6 6
2. 2. 2. 2. 2.
4. 4. 4. 4. 4.
5 5 5 5 5
6 6 6 6 6
> 20 mm > 20 mm > 20 mm > 20 mm > 20 mm
> 1 m > 1 m
> 1 m > 1 m > 1 m

Einbau

Einbau
Einbau Einbau Einbau
Achtung! Der T T T T T r r r r r af af af af afostec Achtung! Der Achtung! Der Achtung! Der Achtung! Der ostec ostec osteck k k k k er (3) darf erst bei der ostec
Inbetriebnahme eingesteckt werden. Inbetriebnahme eingesteckt werden.
Inbetriebnahme eingesteckt werden. Inbetriebnahme eingesteckt werden. Inbetriebnahme eingesteckt werden.

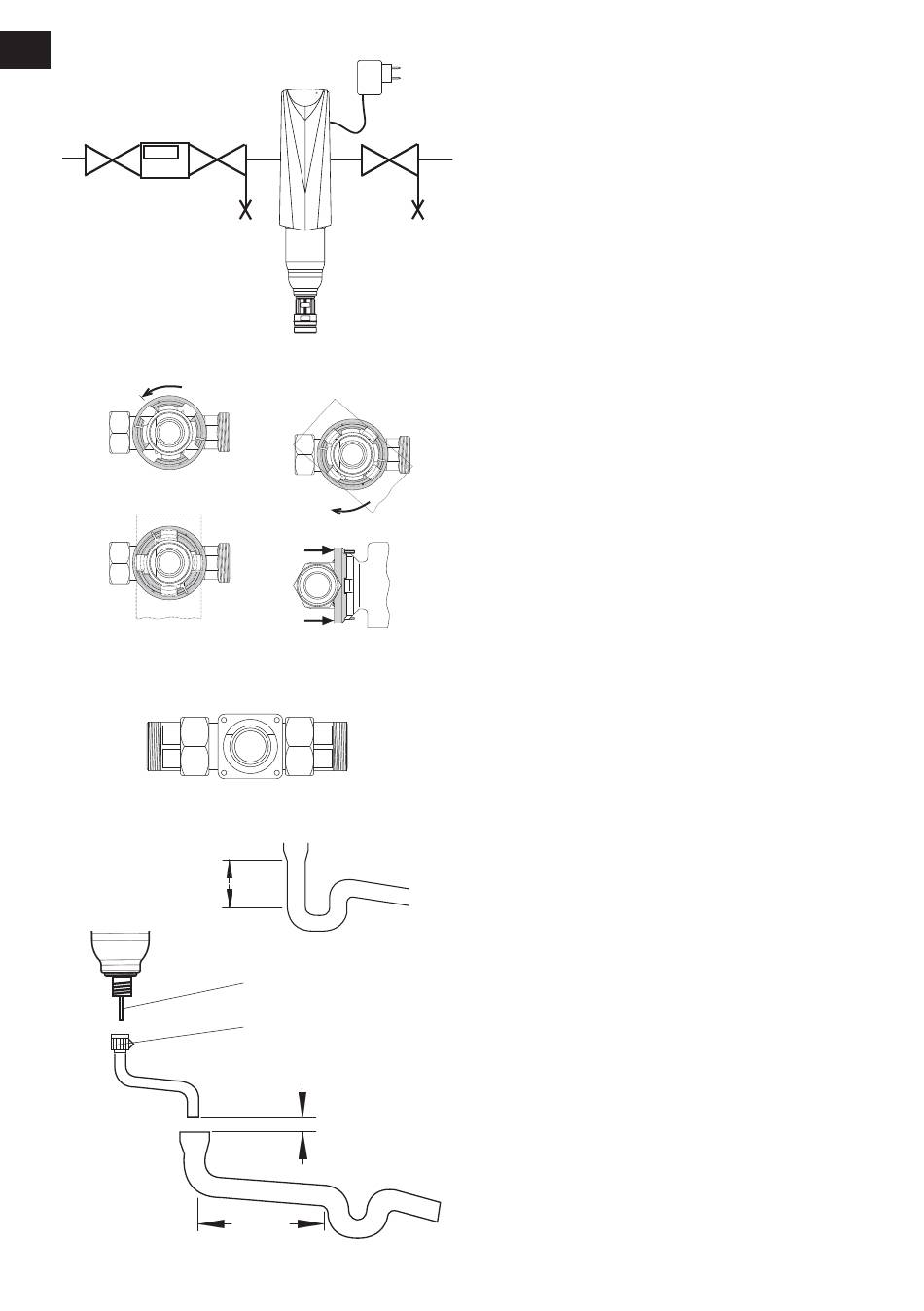

Den Filter in Kaltwasserleitungen vor den zu schüt-
zenden Objekten einbauen (siehe Einbauschema).
Dabei grundsätzlich Absperrventile vorsehen.
Anschluss-Modul bzw. Anschluss-Stück in Fliess-
richtung in die waagrechte oder senkrechte Kalt-
wasserleitung einbauen. (Fliessrichtungspfeil beach-
ten).
Anschluss an das Anschluss-Modul / DR 3/4" - Anschluss an das Anschluss-Modul / DR 3/4" - Anschluss an das Anschluss-Modul / DR 3/4" - Anschluss an das Anschluss-Modul / DR 3/4" - Anschluss an das Anschluss-Modul / DR 3/4" -
1 1/4" 1 1/4"
1 1/4" 1 1/4" 1 1/4"
1. Den roten Sicherungsring bis zum Anschlag nach
links drehen.
2. Klauen des Gerätes in die Aussparungen ein-
drücken.
3. und das Gerät um 45° bis zum Anschlag im Uhr-
zeigersinn drehen.
4. Den roten Sicherungsring mit beiden Händen bis
zum Einrasten in Richtung Gerät ziehen. Das
Gerät ist nun gegen unbeabsichtigtes Verdrehen
gesichert.
Zum Lösen des Filters den Sicherungsring in
Richtung Anschlussmodul drücken.
Anschluss an das Anschluss-Stück / HWS 1 1/2" Anschluss an das Anschluss-Stück / HWS 1 1/2" Anschluss an das Anschluss-Stück / HWS 1 1/2" Anschluss an das Anschluss-Stück / HWS 1 1/2" Anschluss an das Anschluss-Stück / HWS 1 1/2"
und 2" und 2"
und 2" und 2" und 2"
Filter mit 4 Sechskantschrauben und Dichtung an
das Anschluss-Stück anschrauben (Schrauben und
Unterlegscheiben beiliegend).
Dabei auf richtigen Sitz der Dichtung achten.
Schrauben über Kreuz und gleichmässig anziehen.
Abwasseranschluss Abwasseranschluss Abwasseranschluss Abwasseranschluss Abwasseranschluss
Abwasseranschluss so zum Kanal führen, dass kein
Rückstau entsteht.
Achtung: Beim Wechsel auf Schlauchanschluss (6 6 6 6 6 )
nicht das Entlastungsröhrchen (5 5 5 5 5 ) verbiegen.
Bitte beachten: Nach DIN EN 1717 muss der Spül-
wasserschlauch mit mindestens 20 mm Abstand
zum höchstmöglichen Abwasserspiegel befestigt
werden (freier Auslauf).
