Montage - Bwt Infinity A Einbau- Und Bedienungsanleitung

0 0 0
Σ m
3
1. 1. 1. 1. 1.
3. 3. 3. 3. 3.
> 400 mm > 400 mm > 400 mm > 400 mm > 400 mm
5 5 5 5 5
> 1 m > 1 m
> 1 m > 1 m > 1 m
2. 2. 2. 2. 2.
4. 4. 4. 4. 4.
6 6 6 6 6
> 20 mm > 20 mm > 20 mm > 20 mm > 20 mm

Montage

Montage
Montage Montage Montage
Attention ! La fiche transformateur (3) ne doit Attention ! La fiche transformateur (3) ne doit Attention ! La fiche transformateur (3) ne doit Attention ! La fiche transformateur (3) ne doit Attention ! La fiche transformateur (3) ne doit
être introduite dans la prise que lors de la mise être introduite dans la prise que lors de la mise
être introduite dans la prise que lors de la mise être introduite dans la prise que lors de la mise être introduite dans la prise que lors de la mise
en service de l'installation. en service de l'installation. en service de l'installation.
en service de l'installation. en service de l'installation.

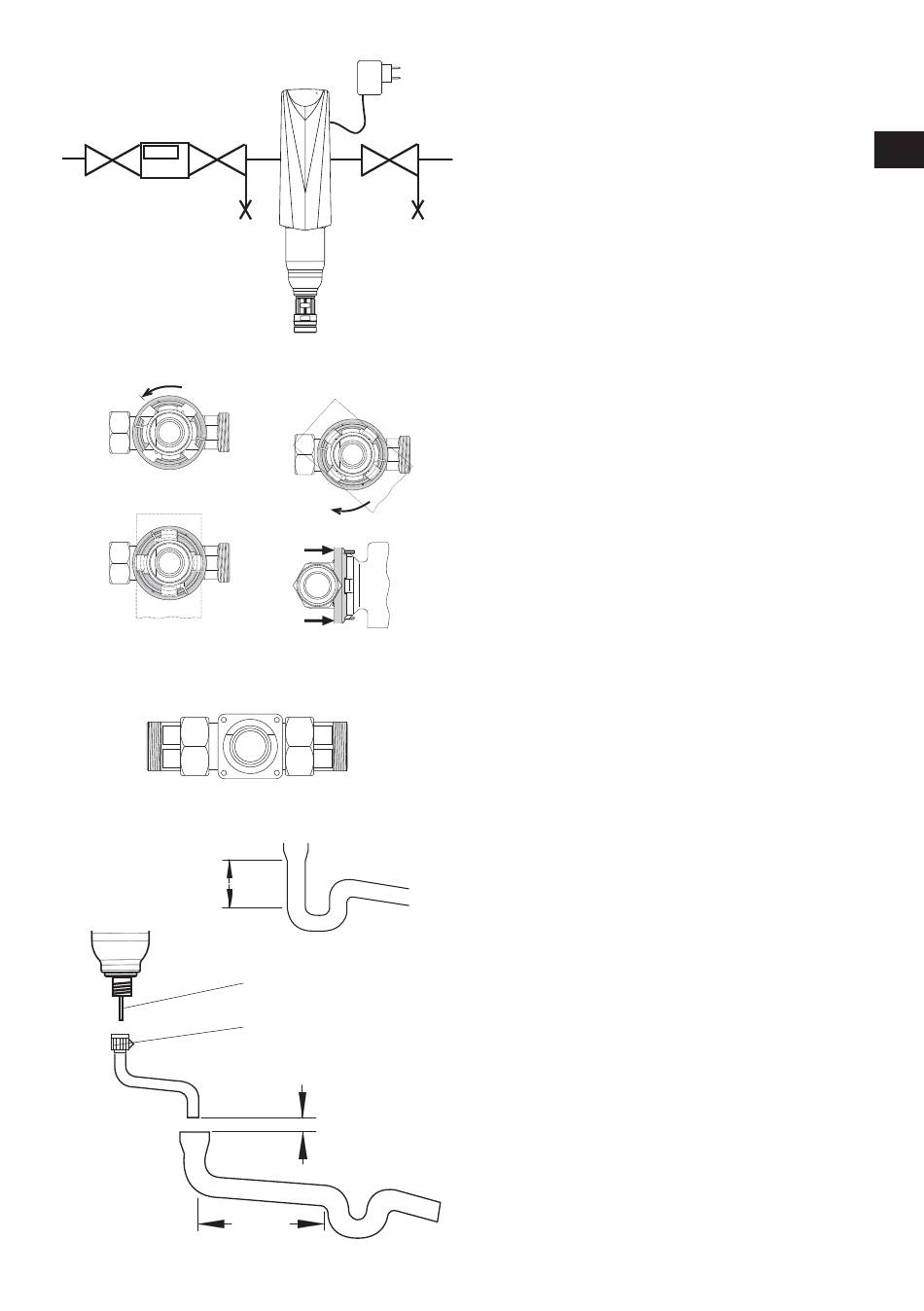

Installez le filtre sur la conduite d'eau froide en
amont des organes à protéger (voir le schéma de
montage). Prévoyez systématiquement des vannes
d'arrêt amont et aval.
Montez le module de raccordement, ou l'élément
de raccordement, dans la conduite d'eau froide ho-
rizontale ou verticale dans le sens de l'écoulement.
(Tenir compte de la flèche indiquant le sens
d'écoulement.)
Raccord au module de raccordement / Raccord au module de raccordement / Raccord au module de raccordement / Raccord au module de raccordement / Raccord au module de raccordement /
DR 3/4" - 1 1/4" DR 3/4" - 1 1/4" DR 3/4" - 1 1/4" DR 3/4" - 1 1/4" DR 3/4" - 1 1/4"
1. Tournez l'anneau de sécurité rouge vers la
gauche jusqu'à la butée.
2. Enfoncez les griffes de l'appareil dans les
encoches
3. et tournez l'appareil de 45° jusqu'à la butée dans
le sens des aiguilles d'une montre.
4. Tirez l'anneau de sécurité rouge avec les deux
mains vers l'appareil jusqu'à l'enclenchement.
L'appareil est ainsi assuré contre toute
manoeuvre involontaire.
Pour desserrer le filtre, appuyez sur l'anneau de
sécurité vers le module de raccordement.
Raccord au module de raccordement / Raccord au module de raccordement / Raccord au module de raccordement / Raccord au module de raccordement / Raccord au module de raccordement /
HWS 1 1/2" et 2" HWS 1 HWS 1 HWS 1 HWS 1 1/2" et 2" 1/2" et 2" 1/2" et 2" 1/2" et 2"
Vissez le filtre sur l'élément de raccordement à l'aide
de 4 vis hexagonales et d'un joint (les vis ainsi que
les rondelles sont fournies).
Veillez ce faisant au bon positionnement du joint.
Serrez les quatre vis à fond en procédant en
quinconce.
Raccord au réseau d'eaux usées Raccord au réseau d'eaux usées Raccord au réseau d'eaux usées Raccord au réseau d'eaux usées Raccord au réseau d'eaux usées
Guidez le raccord d'eaux usées vers l'égout de telle
sorte qu'aucune retenue ne puisse survenir.
Attention : Veillez à ne pas tordre le tube de
déversement (5 5 5 5 5 ) lors du raccord vers la conduite
flexible (6 6 6 6 6 ).
A A A A A ttention : Le tuyau d'eau de rinçage doit être fixé
à l'égout au moins 20 mm au dessus du niveau
maximum des eaux résiduaires (sortie libre).
F F F F F
2 5 2 5 2 5 2 5 2 5
