4.3 Aufbau, Std.

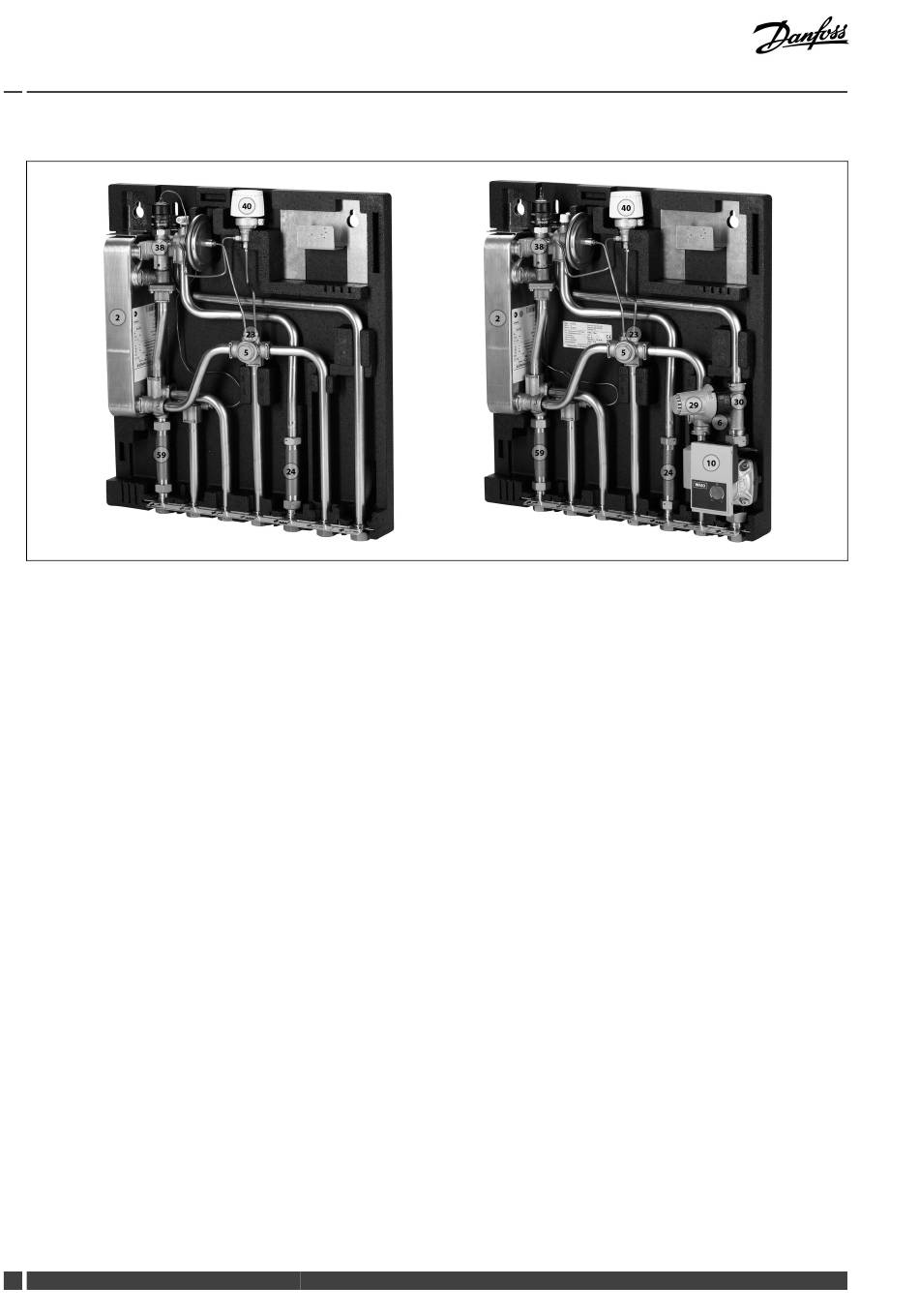

Ihre Fernwärmestation kann optisch von der hier abgebildeten Station abweichen.
Beschreibung des Aufbaus
FSS 26-40 (linkes Photo)
2
Plattenwärmeübertrager
5
Schmutzfänger
21
Rücklauf-Temperaturbegrenzer
23 Fühlerhülse
24
Passstück, Wärmemengenzähler
38
Warmwasser / Differenzdruckregler
40
Sommer Bypass
59
Passstück, Kaltwasserzähler
8 DEN-LDS
EvoFlat
MSS 26-40 (rechtes Photo)
2
5
6
10
23
24
29
30
38
40
59
VI.IQ.C3.03
Plattenwärmeübertrager
Schmutzfänger
Prüfventil
Umwälzpumpe Mischkreis
Fühlerhülse
Passstück, Wärmemengenzähler
Stellantrieb
Ventil HE
Warmwasser / Differenzdruckregler
Sommer Bypass
Passstück, Kaltwasserzähler
