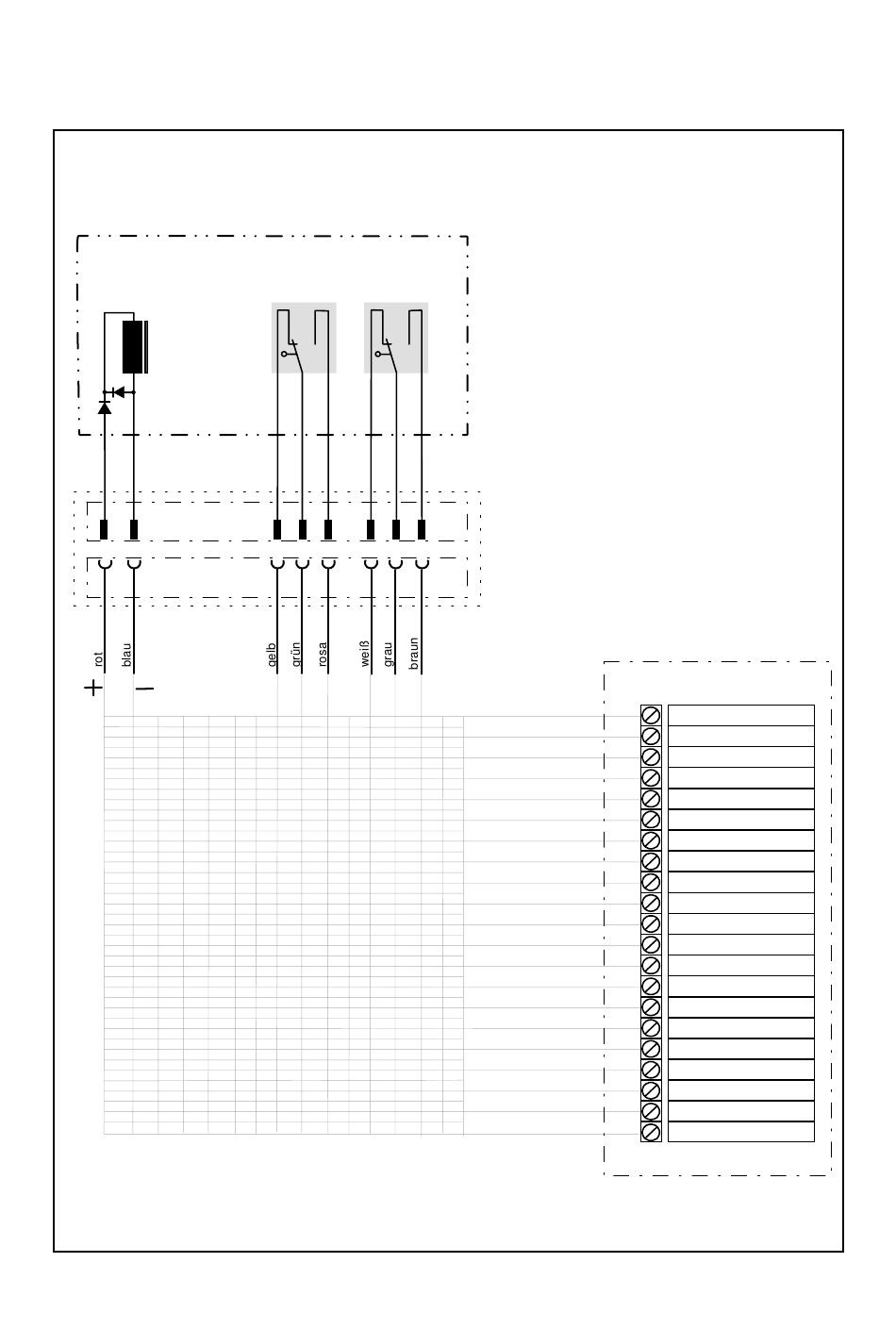

2.5.1 Anschlußpläne
Elektrosicherheitsschloß 809
Standardausführungen mit zwei Überwachungskontakten
L 1
1
8
Pin-Belegung des Steckverbinders der Anschlußleitung
1
8
Riegelschalt- Innendrücker-
kontakt kontakt
S 1 S 2
5 6 7 4 3 2
5 6 7 4 3 2
L 1 = Spule:
Polarität und Nennspannung beachten!
S 1 = Riegelschaltkontakt
(gezeichnet = Riegel ausgeschlossen).
S 2 = Endschalter Tür-Innendrücker
schaltet bei Betätigung des Tür-Innendrückers und
des aufgekoppelten Außendrückers.
Der die Spule ansteuernde Kontakt
ist bei der Arbeitsstromversion als
Arbeitskontakt ( Schließer), bei der
Ruhestromversion als Ruhekontakt
( Öffner ) aufzuschalten.
Hinweis:
sämtliche Kontaktstellungen sind unbetätigt
gezeichnet.
Ansteuerndes / überwachendes Gerät
21
