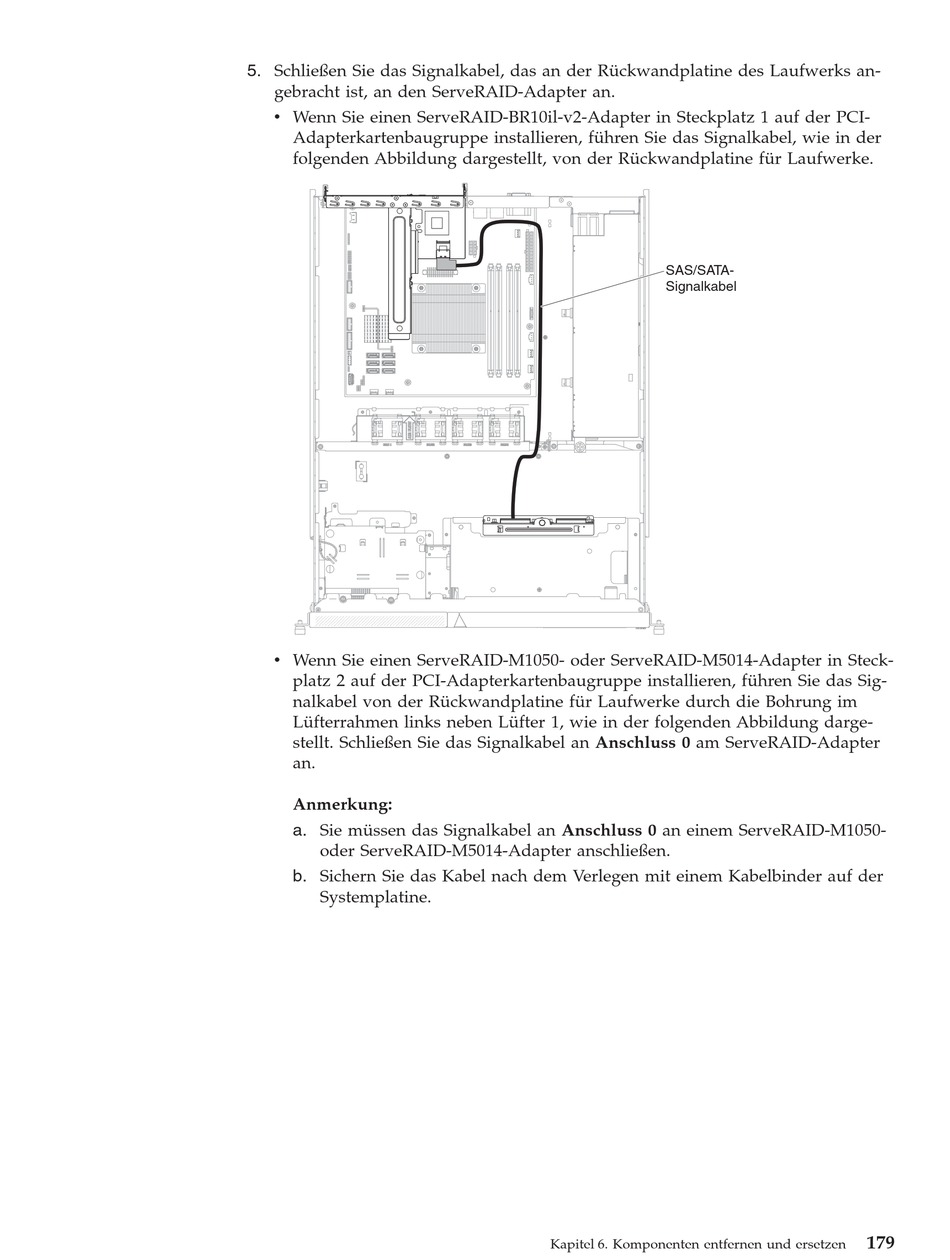

5. Schließen Sie das Signalkabel, das an der Rückwandplatine des Laufwerks an-
gebracht ist, an den ServeRAID-Adapter an.
v Wenn Sie einen ServeRAID-BR10il-v2-Adapter in Steckplatz 1 auf der PCI-
Adapterkartenbaugruppe installieren, führen Sie das Signalkabel, wie in der
folgenden Abbildung dargestellt, von der Rückwandplatine für Laufwerke.
v Wenn Sie einen ServeRAID-M1050- oder ServeRAID-M5014-Adapter in Steck-
platz 2 auf der PCI-Adapterkartenbaugruppe installieren, führen Sie das Sig-
nalkabel von der Rückwandplatine für Laufwerke durch die Bohrung im
Lüfterrahmen links neben Lüfter 1, wie in der folgenden Abbildung darge-
stellt. Schließen Sie das Signalkabel an Anschluss 0 am ServeRAID-Adapter
an.
Anmerkung:
a. Sie müssen das Signalkabel an Anschluss 0 an einem ServeRAID-M1050-
oder ServeRAID-M5014-Adapter anschließen.
b. Sichern Sie das Kabel nach dem Verlegen mit einem Kabelbinder auf der
Systemplatine.
SAS/SATA-
Signalkabel
Kapitel 6. Komponenten entfernen und ersetzen
179
