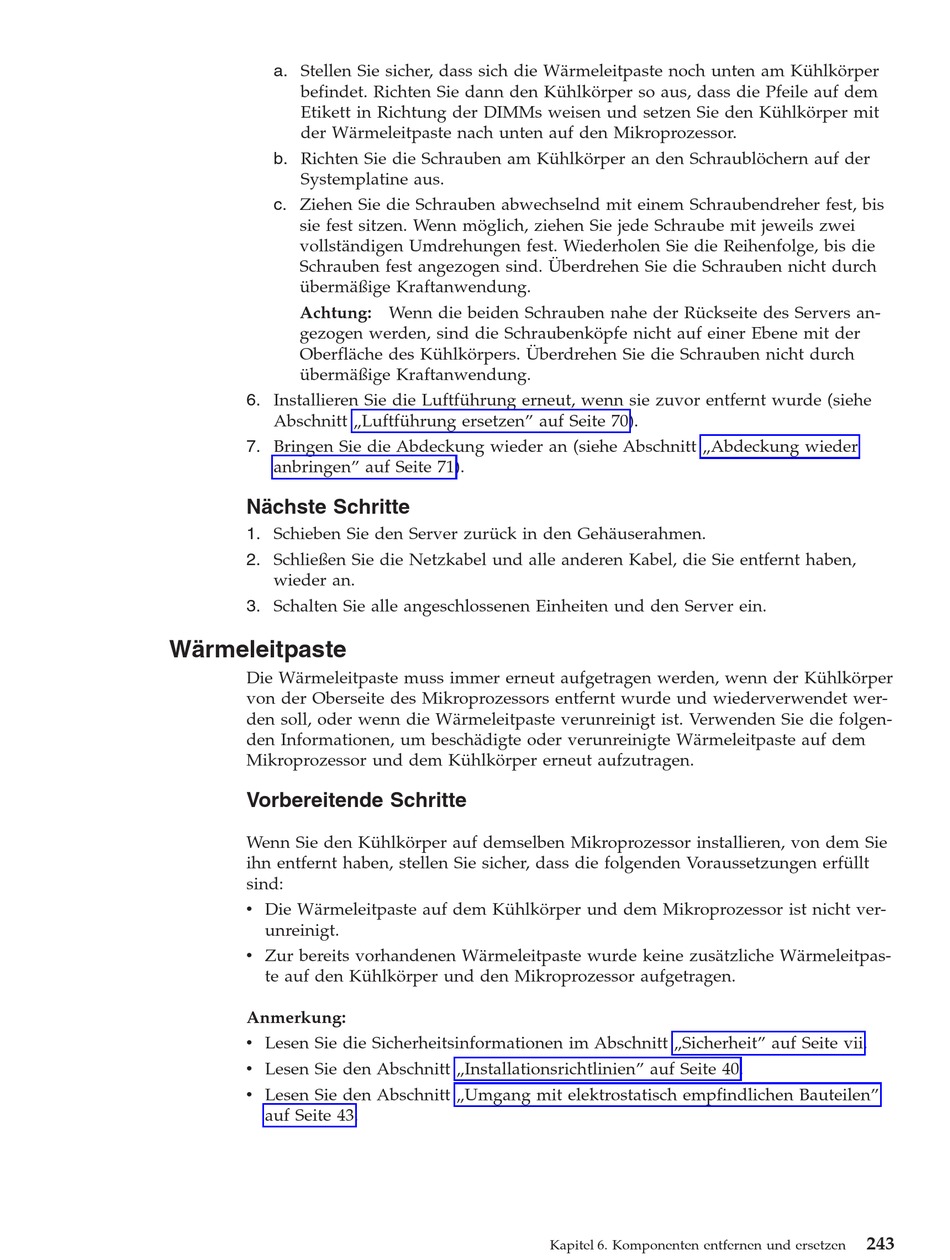

a. Stellen Sie sicher, dass sich die Wärmeleitpaste noch unten am Kühlkörper
befindet. Richten Sie dann den Kühlkörper so aus, dass die Pfeile auf dem
Etikett in Richtung der DIMMs weisen und setzen Sie den Kühlkörper mit
der Wärmeleitpaste nach unten auf den Mikroprozessor.
b. Richten Sie die Schrauben am Kühlkörper an den Schraublöchern auf der
Systemplatine aus.
c. Ziehen Sie die Schrauben abwechselnd mit einem Schraubendreher fest, bis
sie fest sitzen. Wenn möglich, ziehen Sie jede Schraube mit jeweils zwei
vollständigen Umdrehungen fest. Wiederholen Sie die Reihenfolge, bis die
Schrauben fest angezogen sind. Überdrehen Sie die Schrauben nicht durch
übermäßige Kraftanwendung.
Achtung: Wenn die beiden Schrauben nahe der Rückseite des Servers an-
gezogen werden, sind die Schraubenköpfe nicht auf einer Ebene mit der
Oberfläche des Kühlkörpers. Überdrehen Sie die Schrauben nicht durch
übermäßige Kraftanwendung.
6. Installieren Sie die Luftführung erneut, wenn sie zuvor entfernt wurde (siehe
Abschnitt „Luftführung ersetzen" auf Seite 70).
7. Bringen Sie die Abdeckung wieder an (siehe Abschnitt „Abdeckung wieder
anbringen" auf Seite 71).
Nächste Schritte
1. Schieben Sie den Server zurück in den Gehäuserahmen.
2. Schließen Sie die Netzkabel und alle anderen Kabel, die Sie entfernt haben,
wieder an.
3. Schalten Sie alle angeschlossenen Einheiten und den Server ein.
Wärmeleitpaste
Die Wärmeleitpaste muss immer erneut aufgetragen werden, wenn der Kühlkörper
von der Oberseite des Mikroprozessors entfernt wurde und wiederverwendet wer-
den soll, oder wenn die Wärmeleitpaste verunreinigt ist. Verwenden Sie die folgen-
den Informationen, um beschädigte oder verunreinigte Wärmeleitpaste auf dem
Mikroprozessor und dem Kühlkörper erneut aufzutragen.
Vorbereitende Schritte
Wenn Sie den Kühlkörper auf demselben Mikroprozessor installieren, von dem Sie
ihn entfernt haben, stellen Sie sicher, dass die folgenden Voraussetzungen erfüllt
sind:
v Die Wärmeleitpaste auf dem Kühlkörper und dem Mikroprozessor ist nicht ver-
unreinigt.
v Zur bereits vorhandenen Wärmeleitpaste wurde keine zusätzliche Wärmeleitpas-
te auf den Kühlkörper und den Mikroprozessor aufgetragen.
Anmerkung:
v Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii.
v Lesen Sie den Abschnitt „Installationsrichtlinien" auf Seite 40.
v Lesen Sie den Abschnitt „Umgang mit elektrostatisch empfindlichen Bauteilen"
auf Seite 43.
Kapitel 6. Komponenten entfernen und ersetzen
243
