Abdeckung für Erweiterungssteckplatz
Adapter
Adapterkartenbaugruppe

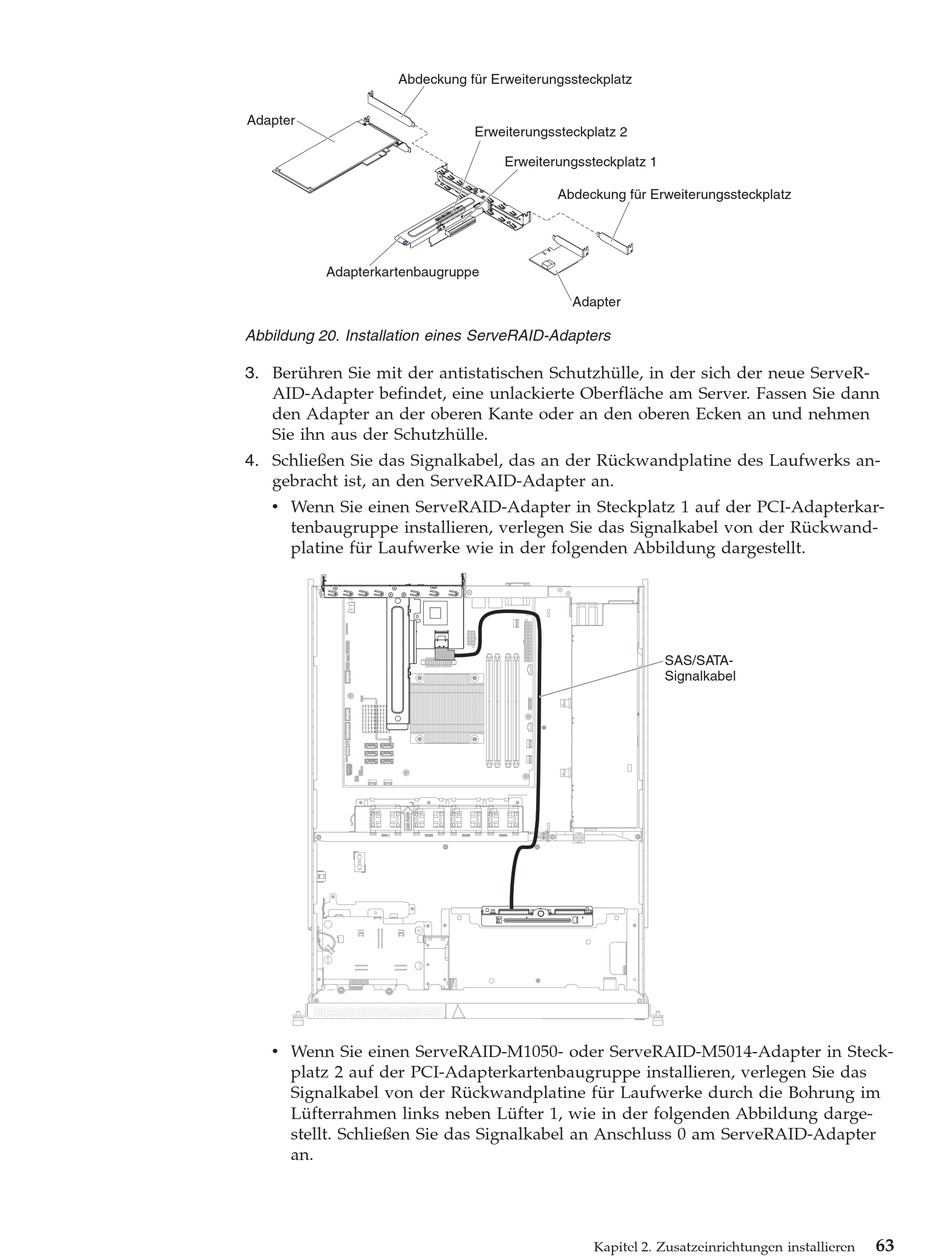

Abbildung 20. Installation eines ServeRAID-Adapters
3. Berühren Sie mit der antistatischen Schutzhülle, in der sich der neue ServeR-
AID-Adapter befindet, eine unlackierte Oberfläche am Server. Fassen Sie dann
den Adapter an der oberen Kante oder an den oberen Ecken an und nehmen
Sie ihn aus der Schutzhülle.
4. Schließen Sie das Signalkabel, das an der Rückwandplatine des Laufwerks an-
gebracht ist, an den ServeRAID-Adapter an.
v Wenn Sie einen ServeRAID-Adapter in Steckplatz 1 auf der PCI-Adapterkar-
tenbaugruppe installieren, verlegen Sie das Signalkabel von der Rückwand-
platine für Laufwerke wie in der folgenden Abbildung dargestellt.
v Wenn Sie einen ServeRAID-M1050- oder ServeRAID-M5014-Adapter in Steck-
platz 2 auf der PCI-Adapterkartenbaugruppe installieren, verlegen Sie das
Signalkabel von der Rückwandplatine für Laufwerke durch die Bohrung im
Lüfterrahmen links neben Lüfter 1, wie in der folgenden Abbildung darge-
stellt. Schließen Sie das Signalkabel an Anschluss 0 am ServeRAID-Adapter
an.
Erweiterungssteckplatz 2
Erweiterungssteckplatz 1
Abdeckung für Erweiterungssteckplatz
Adapter
Kapitel 2. Zusatzeinrichtungen installieren
SAS/SATA-
Signalkabel
63
