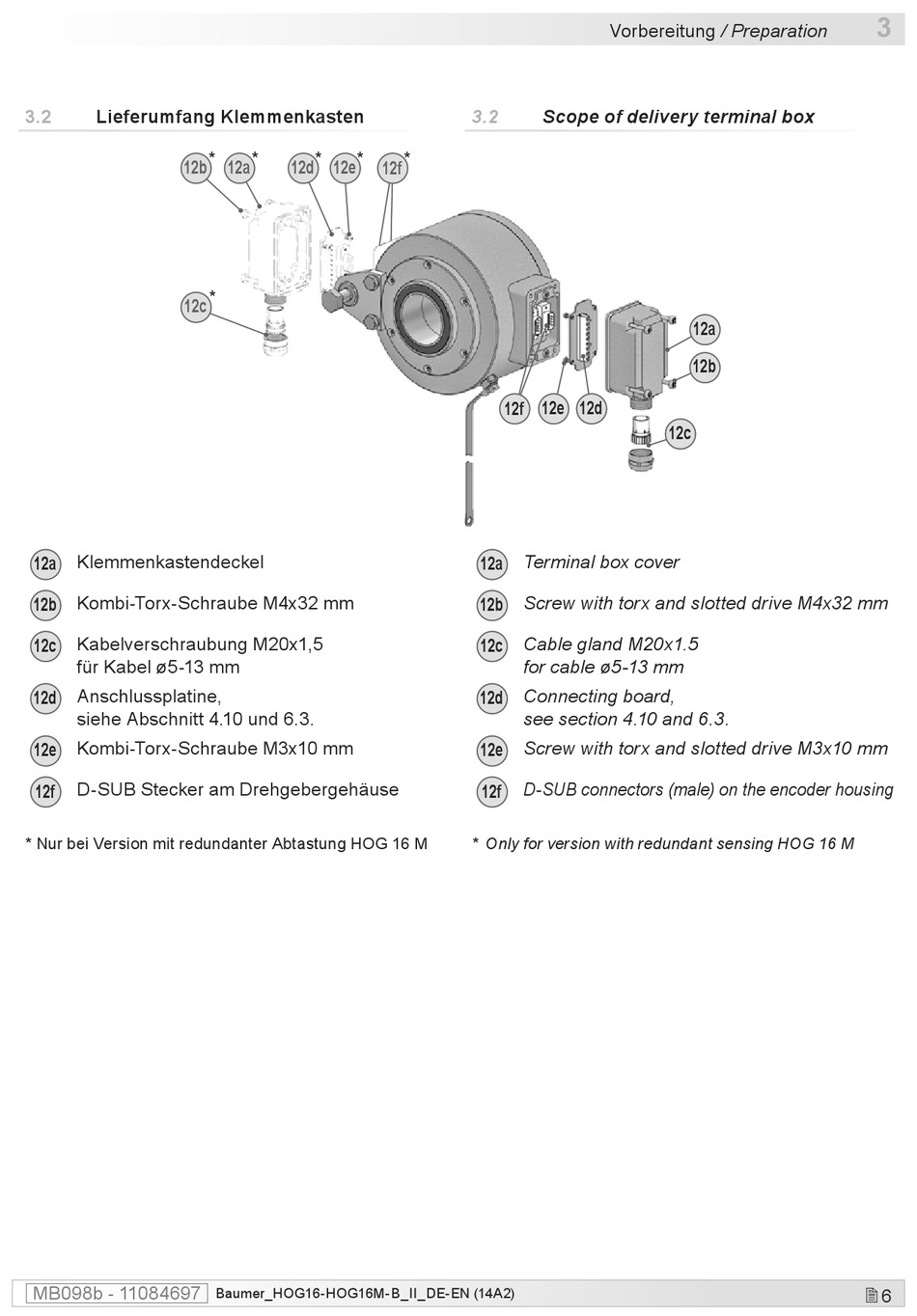

Lieferumfang Klemmenkasten; Scope Of Delivery Terminal Box - Baumer HOG 16 Montage- Und Betriebsanleitung

3.2

Lieferumfang Klemmenkasten

12b
12c
Klemmenkastendeckel
12a
Kombi-Torx-Schraube M4x32 mm
12b
Kabelverschraubung M20x1,5
12c
für Kabel ø5-13 mm
Anschlussplatine,
12d
siehe Abschnitt 4.10 und 6.3.
Kombi-Torx-Schraube M3x10 mm
12e
D-SUB Stecker am Drehgebergehäuse
12f
* Nur bei Version mit redundanter Abtastung HOG 16 M
MB098b - 11084697
* * * *
12a 12d 12e
12f
*
Baumer_HOG16-HOG16M-B_II_DE-EN (14A2)
3.2

Scope of delivery terminal box

*
12e 12d
12f
Terminal box cover
12a
Screw with torx and slotted drive M4x32 mm
12b
Cable gland M20x1.5
12c
for cable ø5-13 mm
Connecting board,
12d
see section 4.10 and 6.3.
Screw with torx and slotted drive M3x10 mm
12e
D-SUB connectors (male) on the encoder housing
12f
* Only for version with redundant sensing HOG 16 M
