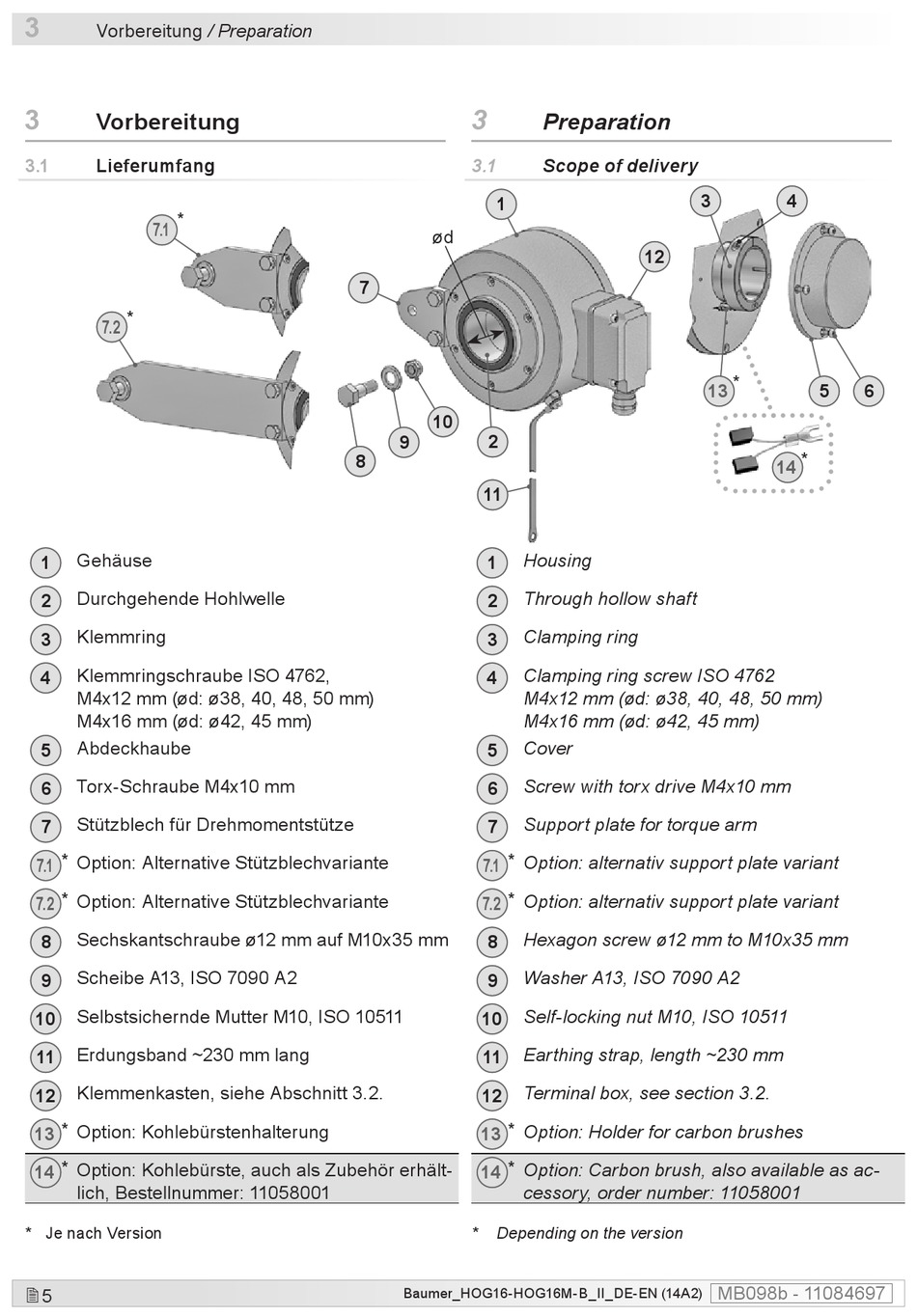

Vorbereitung / Preparation
3

Vorbereitung

3.1

Lieferumfang

*
7.1
*
7.2
Gehäuse
1
Durchgehende Hohlwelle
2
Klemmring
3
Klemmringschraube ISO 4762,
4
M4x12 mm (ød: ø38, 40, 48, 50 mm)
M4x16 mm (ød: ø42, 45 mm)
Abdeckhaube
5
Torx-Schraube M4x10 mm
6
Stützblech für Drehmomentstütze
7
* Option: Alternative Stützblechvariante
7.1
* Option: Alternative Stützblechvariante
7.2
Sechskantschraube ø12 mm auf M10x35 mm
8
Scheibe A13, ISO 7090 A2
9
Selbstsichernde Mutter M10, ISO 10511
10
Erdungsband ~230 mm lang
11
Klemmenkasten, siehe Abschnitt 3.2.
12
* Option: Kohlebürstenhalterung
13
* Option: Kohlebürste, auch als Zubehör erhält-
14
lich, Bestellnummer: 11058001
* Je nach Version
 5
3
3.1
1
ød
7
10
9 2
8
11
Housing
1
Through hollow shaft
2
Clamping ring
3
Clamping ring screw ISO 4762
4
M4x12 mm (ød: ø38, 40, 48, 50 mm)
M4x16 mm (ød: ø42, 45 mm)
Cover
5
Screw with torx drive M4x10 mm
6
Support plate for torque arm
7
* Option: alternativ support plate variant
7.1
* Option: alternativ support plate variant
7.2
Hexagon screw ø12 mm to M10x35 mm
8
Washer A13, ISO 7090 A2
9
Self-locking nut M10, ISO 10511
10
Earthing strap, length ~230 mm
11
Terminal box, see section 3.2.
12
* Option: Holder for carbon brushes
13
* Option: Carbon brush, also available as ac-
14
cessory, order number: 11058001
* Depending on the version
Baumer_HOG16-HOG16M-B_II_DE-EN (14A2)

Preparation

Scope of delivery

3
12
13
4
*
5 6
*
14
MB098b - 11084697
