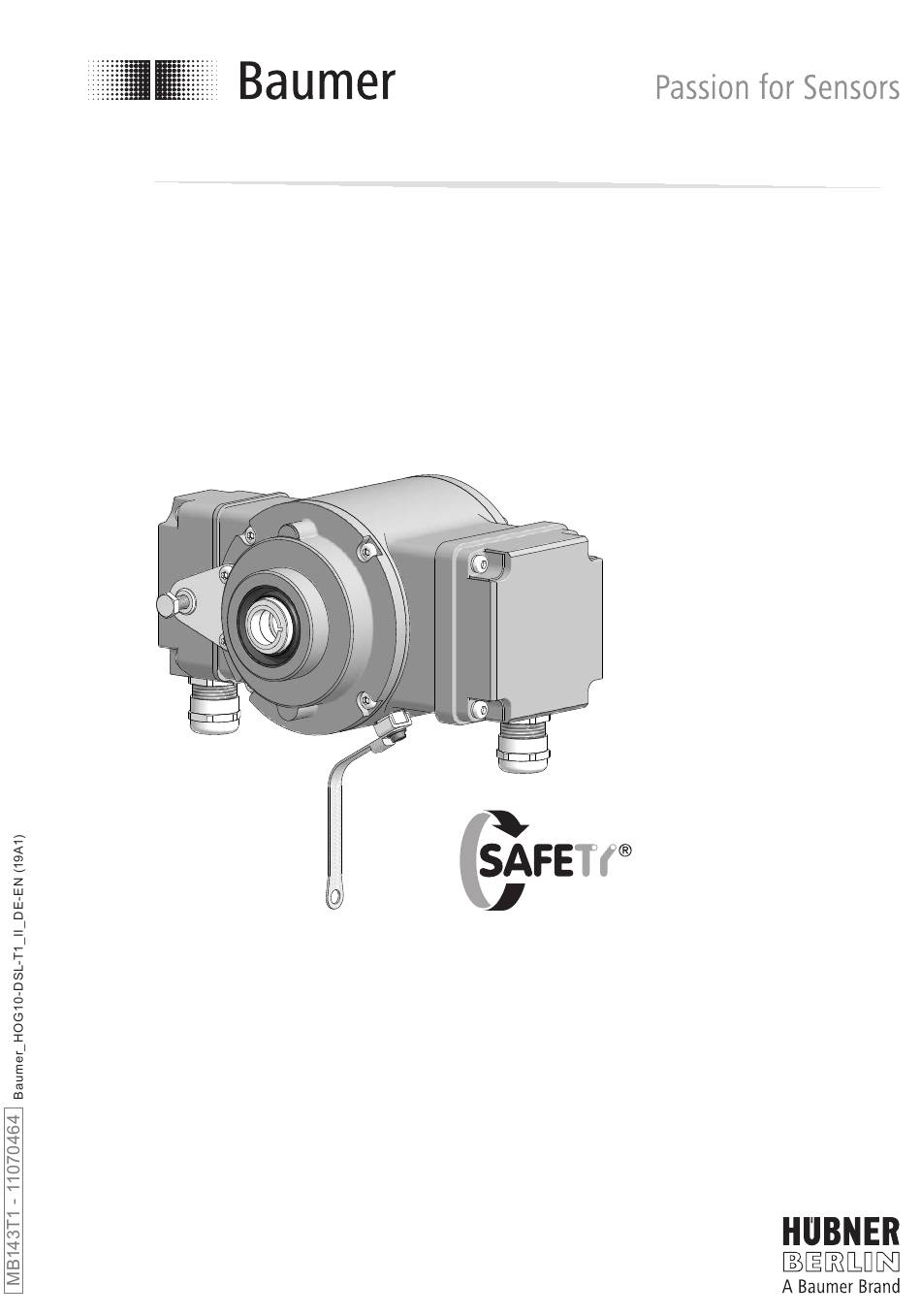

Montage- und Betriebsanleitung
Mounting and operating instructions
HOG 10 + DSL
Kombination
Inkrementaler Drehgeber mit integriertem
programmierbaren, digitalen Drehzahlschalter
Combination
Incremental encoder with integrated
programmable, digital speed switch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Baumer HOG 10 + DSL.R

Inhaltszusammenfassung für Baumer HOG 10 + DSL.R

  • Seite 1 Montage- und Betriebsanleitung Mounting and operating instructions HOG 10 + DSL Kombination Inkrementaler Drehgeber mit integriertem programmierbaren, digitalen Drehzahlschalter Combination Incremental encoder with integrated programmable, digital speed switch...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise ................................Betrieb in explosionsgefährdeten Bereichen ....................Sicherheitshinweise ................................Vorbereitung .................................... Lieferumfang ................................Zur Montage erforderlich (nicht im Lieferumfang enthalten) ............. Zur Demontage erforderlich (nicht im Lieferumfang enthalten) ............. Erforderliches Werkzeug (nicht im Lieferumfang enthalten) ............Montage .....................................
  • Seite 3 Table of contents Table of contents General notes ..................................Operation in potentially explosive environments ................... Security indications ................................Preparation ....................................Scope of delivery ..............................Required for mounting (not included in scope of delivery) ..............Required for dismounting (not included in scope of delivery) ............

  • Seite 4: Allgemeine Hinweise

    Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. Achtung! Beschädigung des auf dem Gerät befindlichen Siegels...

  • Seite 5: General Notes

    Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com.

  • Seite 6: Betrieb In Explosionsgefährdeten Bereichen

    Betrieb in explosionsgefährdeten Bereichen Betrieb in explosionsgefährdeten Bereichen Das Gerät entspricht der Richtlinie 2014/34/EU für explosionsgefährdete Bereiche. Der Einsatz ist gemäß den Gerätekategorien 3 G (Ex-Atmosphäre Gas) und 3 D (Ex-Atmo- sphäre Staub) zulässig. Das Relaismodul DS 93 R (als Zubehör erhältlich, siehe Abschnitt 7.2.5) darf nicht in explosions- gefährdeten Bereichen eingesetzt werden.

  • Seite 7: Operation In Potentially Explosive Environments

    Operation in potentially explosive environments Operation in potentially explosive environments The device complies with the directive 2014/34/EU for potentionally explosive atmospheres. It can be used in accordance with equipment categories 3 G (explosive gas atmosphere) and 3 D (explosive dust atmosphere). The relais module DS 93 R (available as accessory, see section 7.2.5) must not be used in potentionally explosive atmospheres.

  • Seite 8: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch elektrostatische Aufladung Die elektronischen Bauteile im Gerät sind empfindlich gegen hohe Spannungen. • Steckkontakte und elektronische Komponenten nicht berühren. •...

  • Seite 9: Security Indications

    Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to electrostatic charge Electronic parts contained in the device are sensitive to high voltages.

  • Seite 10: Vorbereitung

    Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery Gehäuse Housing Stützblech für Drehmomentstütze Support plate for torque arm Sechskantschraube M6x18 mm, ISO 4017 Hexagon screw M6x18 mm, ISO 4017 Scheibe B6,4, ISO 7090 Washer B6.4, ISO 7090 Selbstsichernde Mutter M6, ISO 10511 Self-locking nut M6, ISO 10511 Spannelement Clamping element...
  • Seite 11 Vorbereitung / Preparation Lieferumfang Scope of delivery Einseitig offene Hohlwelle mit Schlüsselfläche Blind hollow shaft with spanner flat SW 17 17 a/f Abdeckung mit O-Ring Cover with o-ring Ejot-Innensechskantschraube M4x14 mm Ejot hexagon socket screw M4x14 mm Klemmenkastendeckel HOG 10 Terminal box cover HOG 10 Torx-/Schlitzschraube M4x32 mm Torx/slotted screw M4x32 mm Kabelverschraubung M20x1,5 mm Cable gland M20x1.5 mm...

  • Seite 12: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)

    Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) 25b 25c Drehmomentstütze, als Zubehör erhältlich: Torque arm, available as accessory: Bestellnummer Länge L, Version Order number Length L, version 11043628 67...70 mm, Standard 11043628 67...70 mm, standard 11004078...

  • Seite 13: Zur Demontage Erforderlich (Nicht Im Lieferumfang Enthalten)

    Vorbereitung / Preparation Zur Demontage erforderlich Required for dismounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Montage-/Demontageset als Zubehör erhält- Mounting/dismounting kit available as acces- lich: sory: Bestellnummer 11077087, bestehend aus ... Order number 11077087, including ... Gewindestift M6x10 mm, ISO 7436 Setscrew M6x10 mm, ISO 7436 Zylinderschraube M8x45 mm, ISO 4762 Cylinder screw M8x45 mm, ISO 4762 Erforderliches Werkzeug...

  • Seite 14: Montage

    Montage / Mounting Montage Mounting Schritt 1 Step 1 10 mm 10 mm Schritt 2 Step 2 3 mm * Siehe Seite 7, 8 oder 9 See page 7, 8 or 9 MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)

  • Seite 15: Schritt 3

    Montage / Mounting Schritt 3 Step 3 Zentrierbohrung Center hole DIN 332-D, M6x16 mm 53 mm 52 mm (40...52 mm) 16 mm * Siehe Seite 7 oder 8 See page 7 or 8 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen The drive shaft should have as less möglichst kleinen Rundlauffehler runout as possible because this can...

  • Seite 16: Schritt 4

    Montage / Mounting Schritt 4 Step 4 Zul. Anzugsmoment: 17 mm Max. tightening torque: = 6 Nm 5 mm 10 mm 1.6x8 mm * Siehe Seite 9 See page 9 MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)

  • Seite 17: Schritt 5 - Drehmomentstütze

    Montage / Mounting Schritt 5 - Drehmomentstütze Step 5 - Torque arm Die Montage der Drehmomentstütze The torque arm should be mounted sollte spielfrei erfolgen. Ein Spiel von free from clearance. A play of just beispielsweise ±0,03 mm entspricht ±0.03 mm, results in a runout of the einem Rundlauffehler des Gerätes von combination of 0.06 mm.

  • Seite 18: Hinweis Zur Vermeidung Von Messfehlern

    Montage / Mounting Hinweis zur Vermeidung von Messfeh- How to prevent measurement errors lern Für einen einwandfreien Betrieb des To ensure that the device operates cor- Gerätes ist eine korrekte Montage, ins- rectly, it is necessary to mount it accu- besondere auch der Drehmomentstütze, rately as described in section 5.1 to 5.5, notwendig, wie beschrieben in Abschnitt...

  • Seite 19: Schritt 6

    Montage / Mounting Schritt 6 Step 6 3 mm Zul. Anzugsmoment Max. tightening torque = 2...3 Nm * Siehe Seite 8 See page 8 Montagehinweis Mounting instruction Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss with cable connection facing down- keinem direkten Wassereintritt...

  • Seite 20: Abmessung

    Abmessung / Dimension Abmessung Dimension (74069, 74650, 74661) (74069, 74650, 74661) Um 90° versetzt gezeichnet Drawing 90° rotated Zubehör Accessory Positive Drehrichtung Positive rotating direction Alle Abmessungen in Millimeter (wenn nicht anders angegeben) All dimensions in millimeters (unless otherwise stated) MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)

  • Seite 21: Elektrischer Anschluss

    Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection HOG 10 HOG 10 7.1.1 Beschreibung der Anschlüsse 7.1.1 Terminal significance Betriebsspannung +UB; + Voltage supply Masseanschluss ; ; GND; 0V Ground Erdungsanschluss (Gehäuse) Earth ground (housing) Ausgangssignal Kanal 1 K1; A; A+ Output signal channel 1 Ausgangssignal Kanal 1 invertiert K1;...

  • Seite 22: Kabelanschluss

    Elektrischer Anschluss / Electrical connection HOG 10 HOG 10 7.1.3 Kabelanschluss 7.1.3 Cable connection 7.1.3.1 Schritt 1 7.1.3.1 Step 1 TX 20 18 * 22 mm 7.1.3.2 Schritt 2 7.1.3.2 Step 2 TX 10 * Siehe Seite 8 See page 8 MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)
  • Seite 23 Elektrischer Anschluss / Electrical connection 7.1.3.3 Schritt 3 und 4 7.1.3.3 Step 3 und 4 19 * Ansicht X siehe Abschnitt 7.1.4. Kabelschirm View X Cable shield 18 * see section 7.1.4. ø5...13 mm Zur Gewährleistung der angegebenen To ensure the specified protection of Schutzart sind nur geeignete Kabel- the device the correct cable diameter durchmesser zu verwenden.
  • Seite 24 Elektrischer Anschluss / Electrical connection HOG 10 HOG 10 7.1.3 Kabelanschluss 7.1.3 Cable connection 7.1.3.5 Schritt 6 7.1.3.5 Step 6 Zul. Anzugsmoment Max. tightening torque = 2...3 Nm TX 20 Großer, um 180° wendbarer Klemmenkasten. Big terminal box, turn by 180°. * Siehe Seite 8 See page 8 Vor der Montage des Klemmenkasten- Check that the seal of the terminal box...

  • Seite 25: Klemmenbelegung

    Sensorkabel HEK 8 (Zubehör) 7.1.5 Sensor cable HEK 8 (accessory) Es wird empfohlen, das Baumer Hübner Baumer Hübner sensor cable HEK 8 is Sensorkabel HEK 8 zu verwenden oder recommended. As a substitute a shielded ersatzweise ein geschirmtes, paarig ver- twisted pair cable should be used.

  • Seite 26: Dsl.r Für Den Betrieb Mit Einem Externen Relaismodul Ds 93 R (Zubehör)

    Elektrischer Anschluss / Electrical connection DSL.R für den Betrieb mit einem exter- DSL.R suitable for operation with the nen Relaismodul DS 93 R (Zubehör) external relay modul DS 93 R (acces- sory) 7.2.1 Kabelanschluss 7.2.1 Cable connection 7.2.1.1 Schritt 1 7.2.1.1 Step 1 TX 20 11 * 22 mm...
  • Seite 27 Elektrischer Anschluss / Electrical connection 7.2.1.2 Schritt 2 7.2.1.2 Step 2 Kabelschirm Cable shield Zul. Anzugsmoment Max. tightening torque = 2...3 Nm TX 20 Ansicht Y 11 * siehe Abschnitt 7.2.2. View Y see section 7.2.2. 22 mm ø5...13 mm Um 180° wendbarer Klemmenkasten. Terminal box, turn by 180°.

  • Seite 28: Klemmenbelegung

    Schnittstelle für PC oder Laptop (Adapter erforder- lich). Interface for PC or Laptop (adapter required). Programmierung des DSL über Software zum Download erhältlich unter www.baumer.com. Separates Benutzerhandbuch „Software für digitalen Drehzahlschalter DSL“ zum Download unter www.baumer.com. Programming of the DSL via software available for download at www.baumer.com.

  • Seite 29: Blockschaltbild

    Elektrischer Anschluss / Electrical connection 7.2.3 Blockschaltbild 7.2.3 Block diagramm Kombination/Combination 15...30 VDC High = 12 V, Low = 0 V HOG 10 DSL.R 0 V (GND) RS485 für/for PC/Laptop A, B 0 V (GND) 7.2.4 Ausgangsschaltverhalten 7.2.4 Switching characteristics 12 VDC 1,2,3 0 V (GND) -ns off -ns on...

  • Seite 30: Ds 93 R Relaismodul (Zubehör)

    Elektrischer Anschluss / Electrical connection 7.2.5 DS 93 R Relaismodul (Zubehör) 7.2.5 DS 93 R relay modul (accessory) 7.2.5.1 Klemmenbelegung 7.2.5.1 Terminal assignment 3 Kontroll-LED‘s Höhe = 55 mm 3 control LEDs Kunststoffgehäuse für Tragschienenmontage (EN 50022) IP 20 Height = 55 mm 3 Relais/relays Plastic housing for ≤6 A / 250 VAC...

  • Seite 31: Dsl.e Mit Drei Internen Elektronischen Relais

    Elektrischer Anschluss / Electrical connection DSL.E mit drei internen elektronischen DSL.E with three internal electronic Relais relays 7.3.1 Kabelanschluss 7.3.1 Cable connection 7.3.1.1 Schritt 1 7.3.1.1 Step 1 TX 20 11 * 22 mm * Siehe Seite 7 See page 7 MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)
  • Seite 32 Elektrischer Anschluss / Electrical connection 7.3.1.2 Schritt 2 7.3.1.2 Step 2 Kabelschirm Cable shield Zul. Anzugsmoment Max. tightening torque = 2...3 Nm TX 20 Ansicht Z 11 * siehe Abschnitt 7.3.2. View Z see section 7.3.2. 22 mm ø5...13 mm Um 180° wendbarer Klemmenkasten. Terminal box, turn by 180°.

  • Seite 33: Klemmenbelegung

    RS485 Schnittstelle für PC oder Laptop (Adapter erforderlich). Interface for PC or Laptop (adapter required). Programmierung des DSL über Software zum Download erhältlich unter www.baumer.com. Ansicht Z Separates Benutzerhandbuch „Software für siehe Abschnitt 7.3.1.2. digitalen Drehzahlschalter DSL“ zum Download View Z unter www.baumer.com.

  • Seite 34: Blockschaltbild

    Elektrischer Anschluss / Electrical connection 7.3.3 Blockschaltbild 7.3.3 Block diagramm Kombination/Combination C1-A I>5 mA C1-B 9...30 VDC R1-A I>5 mA R1-B HOG 10 DSL.E R2-A I>5 mA R2-B RS 485 A, B für/for PC/Laptop 0 V (GND) MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)

  • Seite 35: Demontage

    Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 TX 10 17 * TX 20 18 * 22 mm TX 20 11 * 22 mm * Siehe Seite 7, 8 oder 9 See page 7, 8 or 9 MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)
  • Seite 36 Demontage / Dismounting Schritt 2 Step 2 TX 10 20 * TX 20 18 * 22 mm TX 20 11 * 22 mm * Siehe Seite 7 oder 8 See page 7 or 8 MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)
  • Seite 37 Demontage / Dismounting Schritt 3 Step 3 10 mm 1.6x8 mm Schritt 4 Step 4 3 mm * Siehe Seite 7, 8 oder 9 See page 7, 8 or 9 MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)
  • Seite 38 Demontage / Dismounting Schritt 5 Step 5 17 mm 5 mm Schritt 6 Step 6 0.8x4 mm * Siehe Seite 9 oder 10 See page 9 or 10 MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)
  • Seite 39 Demontage / Dismounting Schritt 7 Step 7 17 mm 6 mm Schritt 8 Step 8 * Siehe Seite 10 See page 10 MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)

  • Seite 40: Technische Daten

    Technische Daten - elektrisch • Betriebsstrom ohne Last: ≤200 mA HOG 10 + DSL.E • Betriebsspannung: 9...30 VDC HOG 10 + DSL.R • Betriebsspannung: 15...30 VDC Technische Daten - elektrisch (Drehgeber) • Impulse pro Umdrehung: 512...2500 (je nach Bestellung) • Phasenverschiebung: 90°...

  • Seite 41: Technische Daten - Mechanisch

    Technische Daten - mechanisch • Baugröße (Flansch): ø105 mm • Wellenart: ø16 mm (einseitig offene Hohlwelle) • Zulässige Wellenbelastung: ≤450 N axial ≤600 N radial • Schutzart DIN EN 60529: IP66 • Drehzahl (n): ≤6000 U/min (mechanisch) • Schaltdrehzahlbereich (ns): Impulszahl = 512: ±16...6000 U/min Impulszahl = 1024: ±8...6000 U/min...

  • Seite 42: Technical Data

    Technical data - electrical ratings • Consumption w/o load: ≤200 mA HOG 10 + DSL.E • Voltage supply: 9...30 VDC HOG 10 + DSL.R • Voltage supply: 15...30 VDC Technical data - electrical ratings (encoder) • Pulses per revolution: 512...2500 (as ordered) • Phase shift: 90°...

  • Seite 43: Technical Data - Mechanical Design

    Technical data - mechanical design • Size (flange): ø105 mm • Shaft type: ø16 mm (blind hollow shaft) • Admitted shaft load: ≤450 N axial ≤600 N radial • Protection DIN EN 60529: IP66 • Speed (n): ≤6000 rpm • Range of switching speed (ns ): Pulses = 512: ±16...6000 rpm Pulses = 1024: ±8...6000 rpm Pulses = 2048:...

  • Seite 44: Zubehör

    (≤6 A/250 VAC, ≤1 A/48 VDC) • Software zum Download unter • Software for download at www.baumer.com www.baumer.com • DSL-Benutzerhandbuch zum • DSL user manual for download at Download unter www.baumer.com www.baumer.com 10.3 Für HOG 10 10.3 For HOG 10 • Sensorkabel für Drehgeber • Sensor cable for encoders...

  • Seite 45: Eu-Konformitätserklärung

    Signature/nom/fonction Baumer_POGxDSL_HOGxDSL_DE-EN-FR_CoC_81201223.docm/kwe Baumer Hübner GmbH P.O. Box 126943 ∙ D-10609 Berlin ∙ Max-Dohrn-Str. 2+4 ∙ D-10589 Berlin Phone +49 (0)30 69003-0 ∙ Fax +49 (0)30 69003-104 ∙ info@baumerhuebner.com ∙ www.baumer.com Sitz der Gesellschaft / Registered Office: Berlin, Germany ∙ Geschäftsführer / Managing Director: Dr. Oliver Vietze, Dr. Johann Pohany Handelsregister / Commercial Registry: AG Charlottenburg HRB 96409 ∙...
  • Seite 46 MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)
  • Seite 47 MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1)
  • Seite 48 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 74069, 74650, 74661 MB143T1 - 11070464 Baumer_HOG10-DSL-T1_II_DE-EN (19A1-28.01.2019)
