4.2

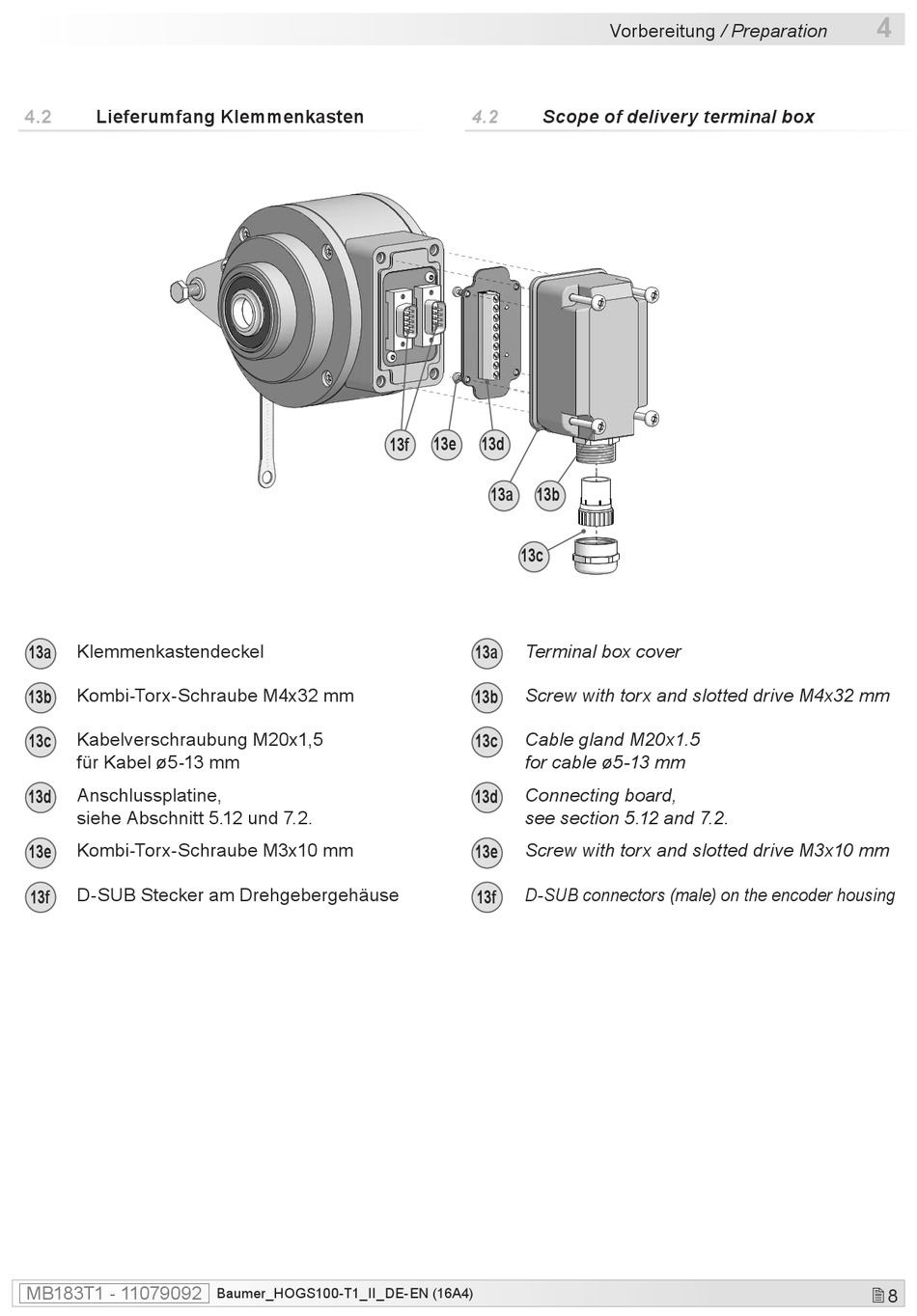

Lieferumfang Klemmenkasten

Klemmenkastendeckel
13a
Kombi-Torx-Schraube M4x32 mm
13b
Kabelverschraubung M20x1,5
13c
für Kabel ø5-13 mm
Anschlussplatine,
13d
siehe Abschnitt 5.12 und 7.2.
Kombi-Torx-Schraube M3x10 mm
13e
D-SUB Stecker am Drehgebergehäuse
13f
MB183T1 - 11079092
13f
Baumer_HOGS100-T1_II_DE-EN (16A4)
4.2

Scope of delivery terminal box

13e 13d
13a 13b
13c
Terminal box cover
13a
Screw with torx and slotted drive M4x32 mm
13b
Cable gland M20x1.5
13c
for cable ø5-13 mm
Connecting board,
13d
see section 5.12 and 7.2.
Screw with torx and slotted drive M3x10 mm
13e
D-SUB connectors (male) on the encoder housing
13f
