Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten); Erforderliches Werkzeug (Nicht Im Lieferumfang Enthalten); Required For Mounting (Not Included In Scope Of Delivery); Required Tools (Not Included In Scope Of Delivery) - Baumer HOG 16 Montage- Und Betriebsanleitung

3

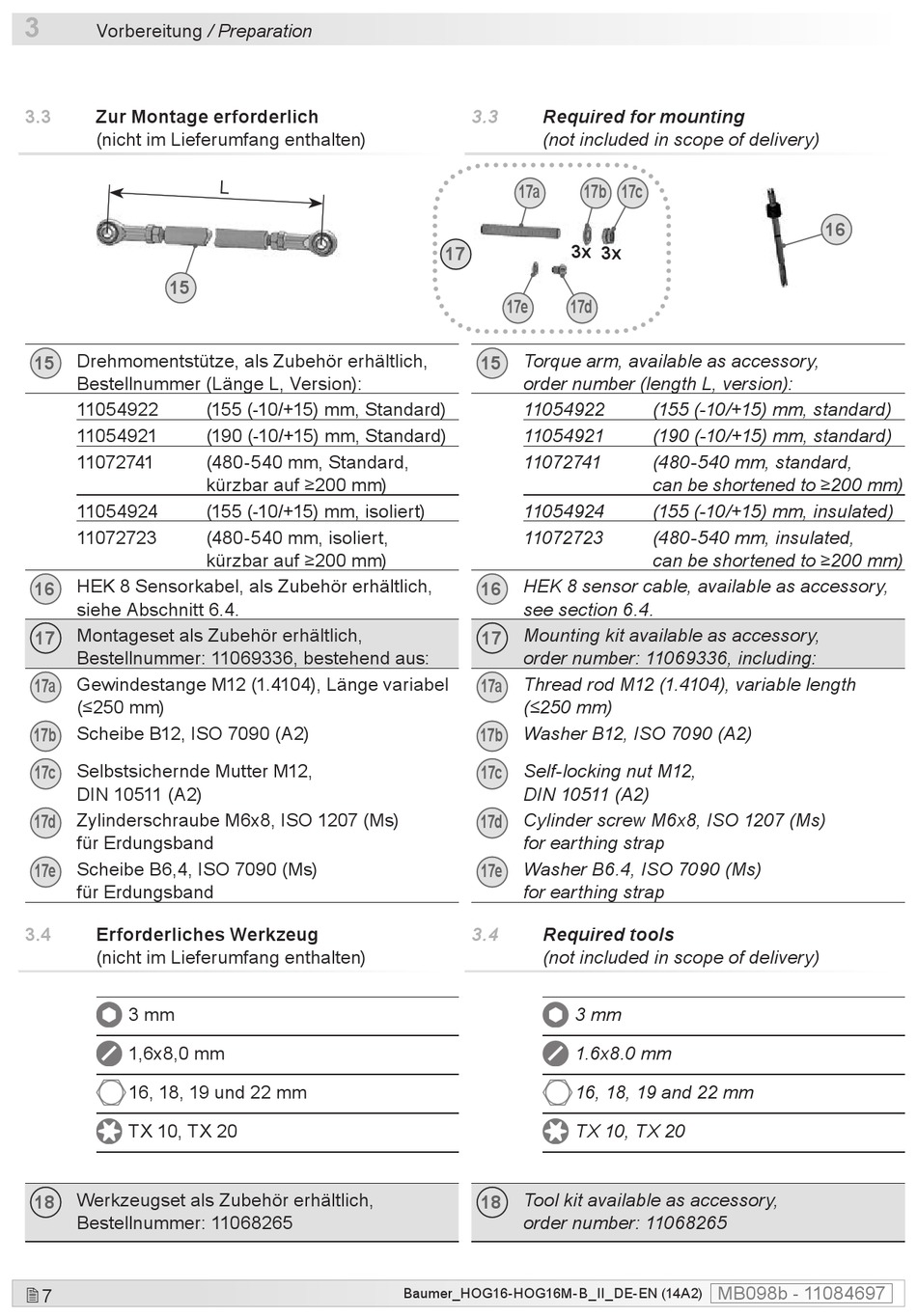

Vorbereitung / Preparation
3.3 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
15
Drehmomentstütze, als Zubehör erhältlich,
15
Bestellnummer (Länge L, Version):
11054922
11054921
11072741
11054924
11072723
HEK 8 Sensorkabel, als Zubehör erhältlich,
16
siehe Abschnitt 6.4.
Montageset als Zubehör erhältlich,
17
Bestellnummer: 11069336, bestehend aus:
Gewindestange M12 (1.4104), Länge variabel
17a
(≤250 mm)
Scheibe B12, ISO 7090 (A2)
17b
Selbstsichernde Mutter M12,
17c
DIN 10511 (A2)
Zylinderschraube M6x8, ISO 1207 (Ms)
17d
für Erdungsband
Scheibe B6,4, ISO 7090 (Ms)
17e
für Erdungsband
3.4 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
3 mm
1,6x8,0 mm
16, 18, 19 und 22 mm
TX 10, TX 20
Werkzeugset als Zubehör erhältlich,
18
Bestellnummer: 11068265
 7
(155 (-10/+15) mm, Standard)
(190 (-10/+15) mm, Standard)
(480-540 mm, Standard,
kürzbar auf ≥200 mm)
(155 (-10/+15) mm, isoliert)
(480-540 mm, isoliert,
kürzbar auf ≥200 mm)
3.3 Required for mounting
(not included in scope of delivery)
17a
3x 3x
17
17e 17d
Torque arm, available as accessory,
15
order number (length L, version):
11054922
11054921
11072741
11054924
11072723
HEK 8 sensor cable, available as accessory,
16
see section 6.4.
Mounting kit available as accessory,
17
order number: 11069336, including:
Thread rod M12 (1.4104), variable length
17a
(≤250 mm)
Washer B12, ISO 7090 (A2)
17b
Self-locking nut M12,
17c
DIN 10511 (A2)
17d Cylinder screw M6x8, ISO 1207 (Ms)
for earthing strap
Washer B6.4, ISO 7090 (Ms)
17e
for earthing strap
3.4 Required tools
(not included in scope of delivery)
3 mm
1.6x8.0 mm
16, 18, 19 and 22 mm
TX 10, TX 20
Tool kit available as accessory,
18
order number: 11068265
Baumer_HOG16-HOG16M-B_II_DE-EN (14A2)
17b 17c
(155 (-10/+15) mm, standard)
(190 (-10/+15) mm, standard)
(480-540 mm, standard,
can be shortened to ≥200 mm)
(155 (-10/+15) mm, insulated)
(480-540 mm, insulated,
can be shortened to ≥200 mm)
MB098b - 11084697
16
