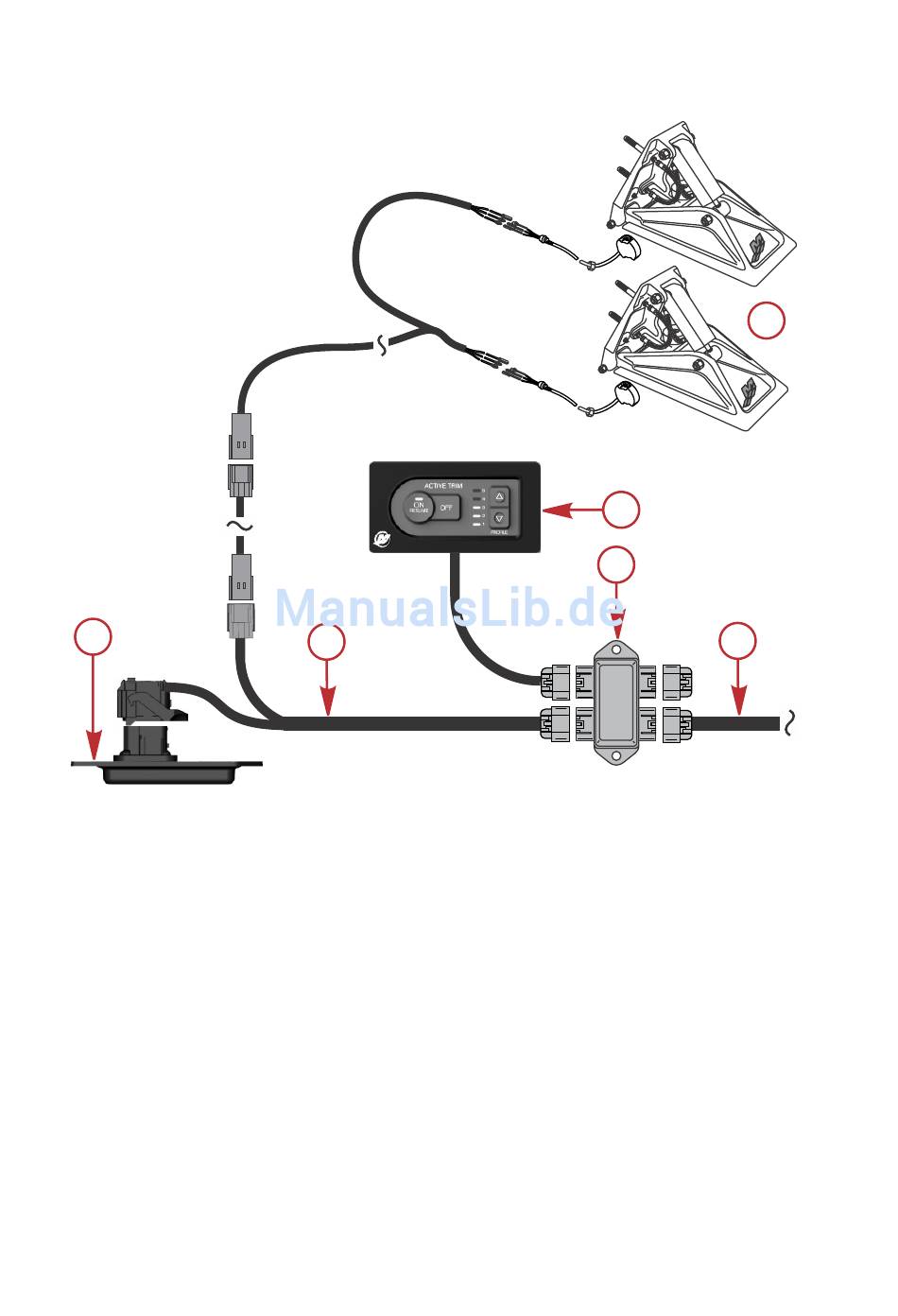

ACTIVE TRIM MIT TRIMMFLOSSEN-BEDIENINTERFACE-KIT

a
a - VCM
b - Trimmflossen-Bedieninterface-Kabelbaum (Standard DTS Active Trim-Kabelbaum nicht verwendet)
c - Tastenfeld, kpl.
d - Anschlussdose (abgebildet in Vierwege-Ausführung, tatsächliche Konfiguration kann abweichen)
e - Ruderstandkabelbaum
f - Trimmflossen
WICHTIG: Das Active Trim-System steuert nicht die Trimmflossen. Das VCM erkennt die
Flossensensorposition und überträgt diese auf dem CAN P zur Anzeige auf SmartCraft-Anzeigen.
1. Sicherstellen, dass das Tastenfeld und das VCM wie zuvor beschrieben installiert wurden.
2. Den Trimmflossen-Bedieninterface-Kabelbaum an das VCM anschließen.
3. Sicherstellen, dass der Trimmflossen-Bedieninterface-Kabelbaum an die Anschlussdose
angeschlossen ist.
4. Die Wetterschutzkappe eines nicht verwendeten Steckverbinders an der Anschlussdose des
Ruderstandkabelbaums entfernen und den 10-poligen Tastenfeld-Steckverbinder anschließen.
deu
INSTALLATION
b
19
f
c
d
e
61851
