Installation Des Tastenfelds; Bündige Montage Auf Einer Dünnen Konsole - Mercury Active Trim Installationanleitung Und Betriebsanleitung

Installation des Tastenfelds

BÜNDIGE MONTAGE AUF EINER DÜNNEN KONSOLE
Das Tastenfeld kann auf der Oberfläche oder bündig angebracht werden. Das optionale Abstandsstück hinter
der Instrumententafel entfernen oder anbringen, wenn das Tastenfeld bündig an einer dünnen Konsole
angebracht wird.

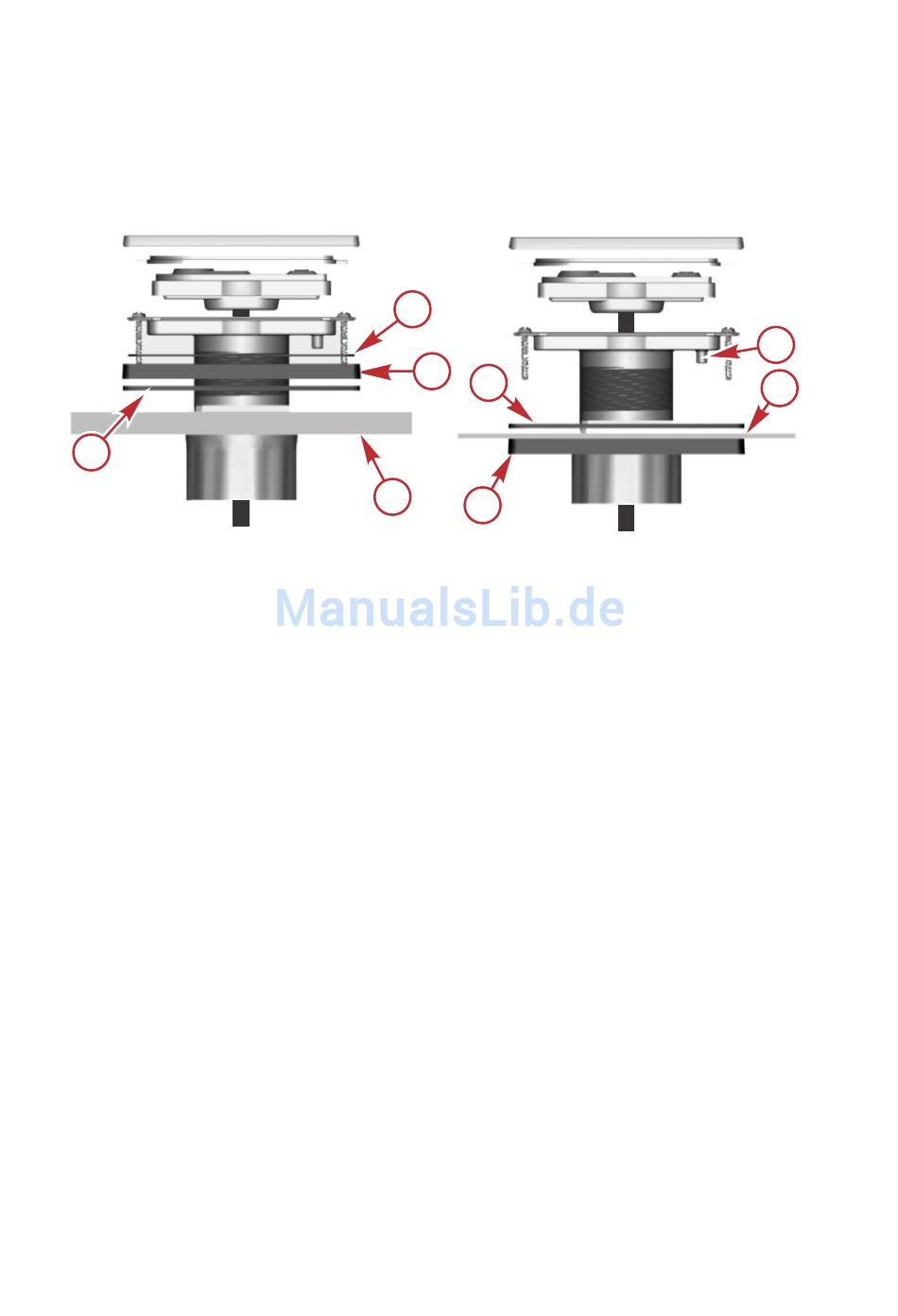

a
Dicke Konsole
a - Dichtung
b - Abstandsstück (optional bei Installationen auf dünner Konsole)
c - Klebedichtung
d - Dicke Konsole
e - Dünne Konsole
f - Bohrung für Verdrehsicherungsstift
INSTALLATIONSVERFAHREN
1. Beide Batteriekabel von der Batterie abklemmen.
2. Eine unbehinderte Position wählen, die gute Sicht auf die Tastatur bietet.
3. Mit einer 54 mm (2,125 in.) Lochsäge eine Montagebohrung bohren.
4. Einen 6,35 mm (0,25 in.) Bohrer verwenden, um eine Bohrung für den Verdrehsicherungsstift für das
Gehäuse der Tastatur zu bohren (nicht erforderlich, wenn diese bündig mit Schrauben angebracht
wird).
deu
INSTALLATION
c
b
a
d
b
15
Dünne Konsole
f
e
61844
