3
7
Abb. 4-8
7
10
9
10
Abb. 4-9
Überarbeitet am 25.02.10

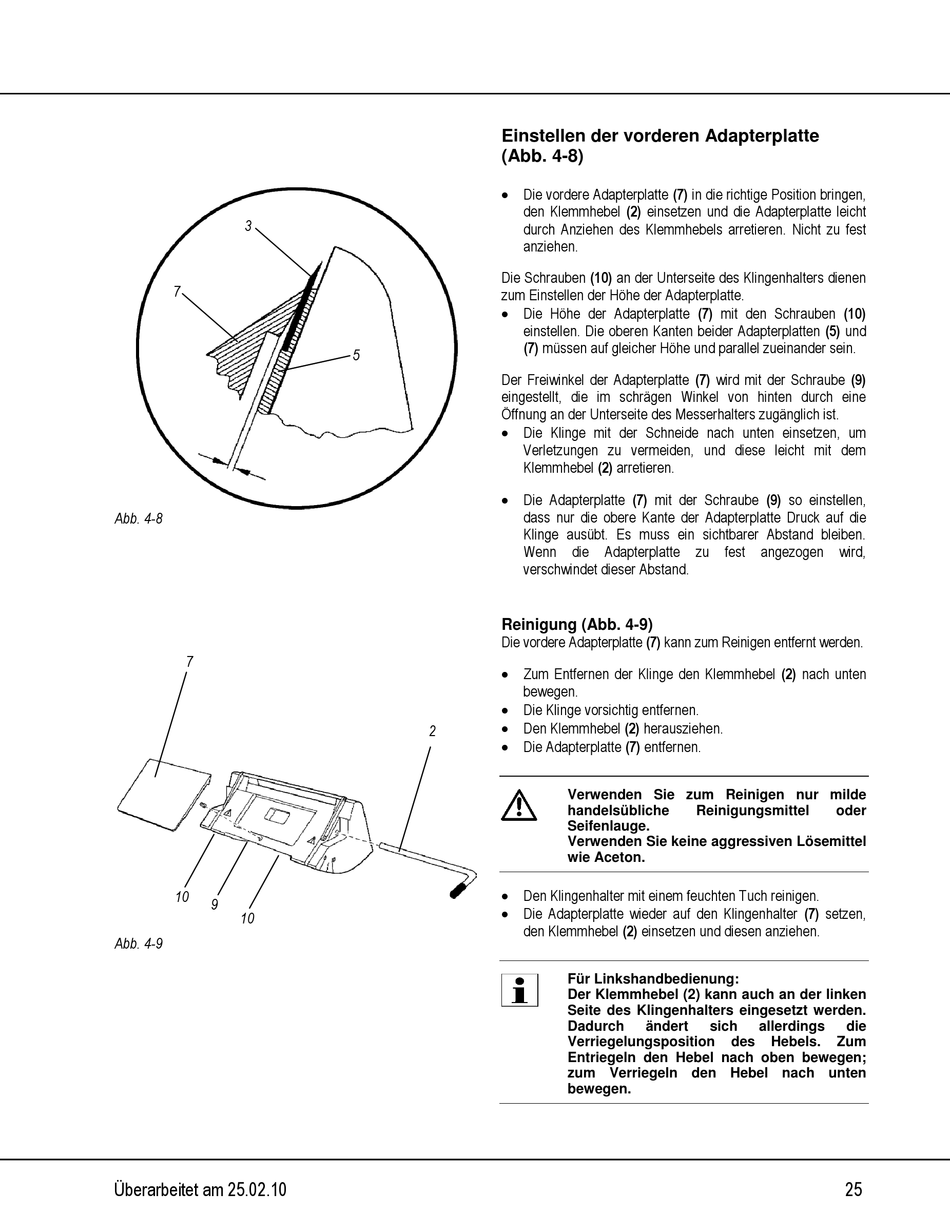

Einstellen der vorderen Adapterplatte
(Abb. 4-8)
Die vordere Adapterplatte (7) in die richtige Position bringen,
den Klemmhebel (2) einsetzen und die Adapterplatte leicht
durch Anziehen des Klemmhebels arretieren. Nicht zu fest
anziehen.
Die Schrauben (10) an der Unterseite des Klingenhalters dienen
zum Einstellen der Höhe der Adapterplatte.
Die Höhe der Adapterplatte (7) mit den Schrauben (10)
einstellen. Die oberen Kanten beider Adapterplatten (5) und
(7) müssen auf gleicher Höhe und parallel zueinander sein.
5
Der Freiwinkel der Adapterplatte (7) wird mit der Schraube (9)
eingestellt, die im schrägen Winkel von hinten durch eine
Öffnung an der Unterseite des Messerhalters zugänglich ist.
Die Klinge mit der Schneide nach unten einsetzen, um
Verletzungen zu vermeiden, und diese leicht mit dem
Klemmhebel (2) arretieren.
Die Adapterplatte (7) mit der Schraube (9) so einstellen,
dass nur die obere Kante der Adapterplatte Druck auf die
Klinge ausübt. Es muss ein sichtbarer Abstand bleiben.
Wenn die Adapterplatte zu fest angezogen wird,
verschwindet dieser Abstand.
Reinigung (Abb. 4-9)
Die vordere Adapterplatte (7) kann zum Reinigen entfernt werden.
Zum Entfernen der Klinge den Klemmhebel (2) nach unten
bewegen.
Die Klinge vorsichtig entfernen.
Den Klemmhebel (2) herausziehen.
2
Die Adapterplatte (7) entfernen.
Den Klingenhalter mit einem feuchten Tuch reinigen.
Die Adapterplatte wieder auf den Klingenhalter (7) setzen,
den Klemmhebel (2) einsetzen und diesen anziehen.
Verwenden Sie zum Reinigen nur milde
handelsübliche
Reinigungsmittel
Seifenlauge.
Verwenden Sie keine aggressiven Lösemittel
wie Aceton.
Für Linkshandbedienung:
Der Klemmhebel (2) kann auch an der linken
Seite des Klingenhalters eingesetzt werden.
Dadurch
ändert
sich
Verriegelungsposition
des
Entriegeln den Hebel nach oben bewegen;
zum Verriegeln den Hebel nach unten
bewegen.
oder
allerdings
die
Hebels.
Zum
25
