BETRIEBSANLEITUNG
2
Abb. 3-1
3
Abb. 3-2
Abb. 3-3
Fig. 3-4
Überarbeitet am 25.02.10

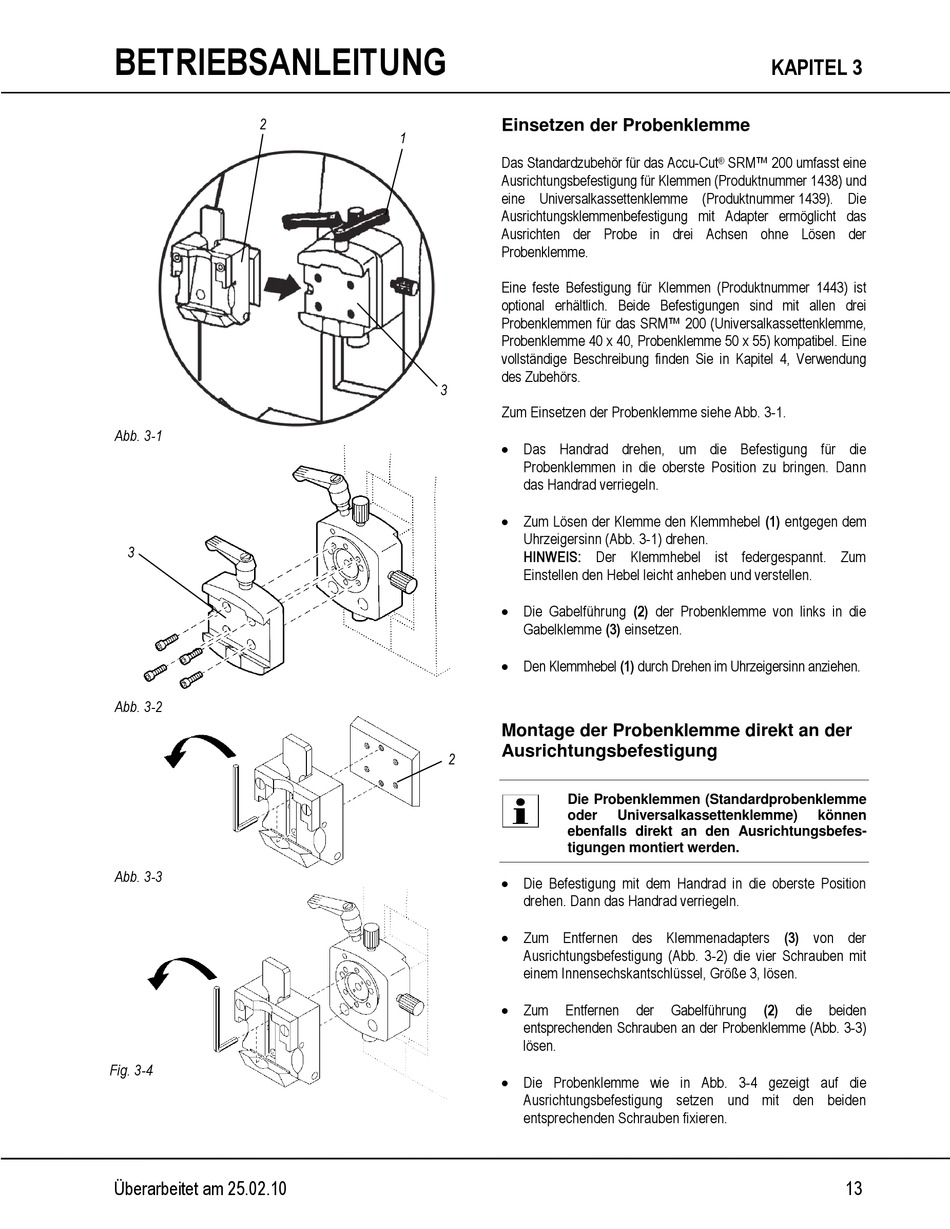

Einsetzen der Probenklemme
1
Das Standardzubehör für das Accu-Cut
Ausrichtungsbefestigung für Klemmen (Produktnummer 1438) und
eine Universalkassettenklemme (Produktnummer 1439). Die
Ausrichtungsklemmenbefestigung mit Adapter ermöglicht das
Ausrichten der Probe in drei Achsen ohne Lösen der
Probenklemme.
Eine feste Befestigung für Klemmen (Produktnummer 1443) ist
optional erhältlich. Beide Befestigungen sind mit allen drei
Probenklemmen für das SRM™ 200 (Universalkassettenklemme,
Probenklemme 40 x 40, Probenklemme 50 x 55) kompatibel. Eine
vollständige Beschreibung finden Sie in Kapitel 4, Verwendung
des Zubehörs.
3
Zum Einsetzen der Probenklemme siehe Abb. 3-1.
Das Handrad drehen, um die Befestigung für die
Probenklemmen in die oberste Position zu bringen. Dann
das Handrad verriegeln.
Zum Lösen der Klemme den Klemmhebel (1) entgegen dem
Uhrzeigersinn (Abb. 3-1) drehen.
HINWEIS: Der Klemmhebel ist federgespannt. Zum
Einstellen den Hebel leicht anheben und verstellen.
Die Gabelführung (2) der Probenklemme von links in die
Gabelklemme (3) einsetzen.
Den Klemmhebel (1) durch Drehen im Uhrzeigersinn anziehen.
Montage der Probenklemme direkt an der
Ausrichtungsbefestigung
2
Die Probenklemmen (Standardprobenklemme
oder
ebenfalls direkt an den Ausrichtungsbefes-
tigungen montiert werden.
Die Befestigung mit dem Handrad in die oberste Position
drehen. Dann das Handrad verriegeln.
Zum Entfernen des Klemmenadapters (3) von der
Ausrichtungsbefestigung (Abb. 3-2) die vier Schrauben mit
einem Innensechskantschlüssel, Größe 3, lösen.
Zum
Entfernen
entsprechenden Schrauben an der Probenklemme (Abb. 3-3)
lösen.
Die Probenklemme wie in Abb. 3-4 gezeigt auf die
Ausrichtungsbefestigung setzen und mit den beiden
entsprechenden Schrauben fixieren.
KAPITEL 3
SRM™ 200 umfasst eine
®
Universalkassettenklemme)
der
Gabelführung
(2)
die
können
beiden
13
