VERWENDUNG DES ZUBEHÖRS

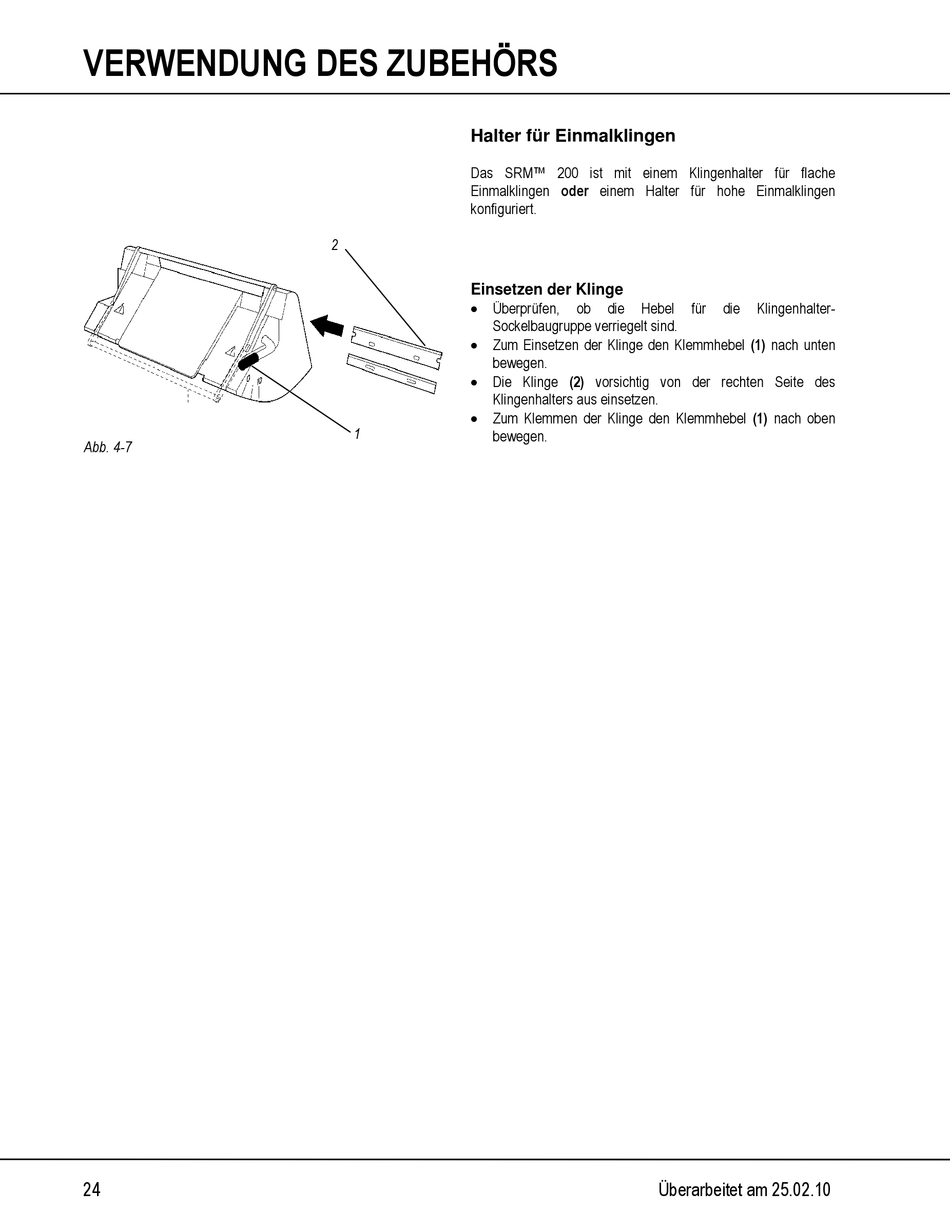

Abb. 4-7
24
Halter für Einmalklingen
Das SRM™ 200 ist mit einem Klingenhalter für flache
Einmalklingen oder einem Halter für hohe Einmalklingen
konfiguriert.
2
Einsetzen der Klinge
 Überprüfen,
Sockelbaugruppe verriegelt sind.
 Zum Einsetzen der Klinge den Klemmhebel (1) nach unten
bewegen.
 Die Klinge (2) vorsichtig von der rechten Seite des
Klingenhalters aus einsetzen.
 Zum Klemmen der Klinge den Klemmhebel (1) nach oben
1
bewegen.
ob die Hebel für die
Überarbeitet am 25.02.10
Klingenhalter-
