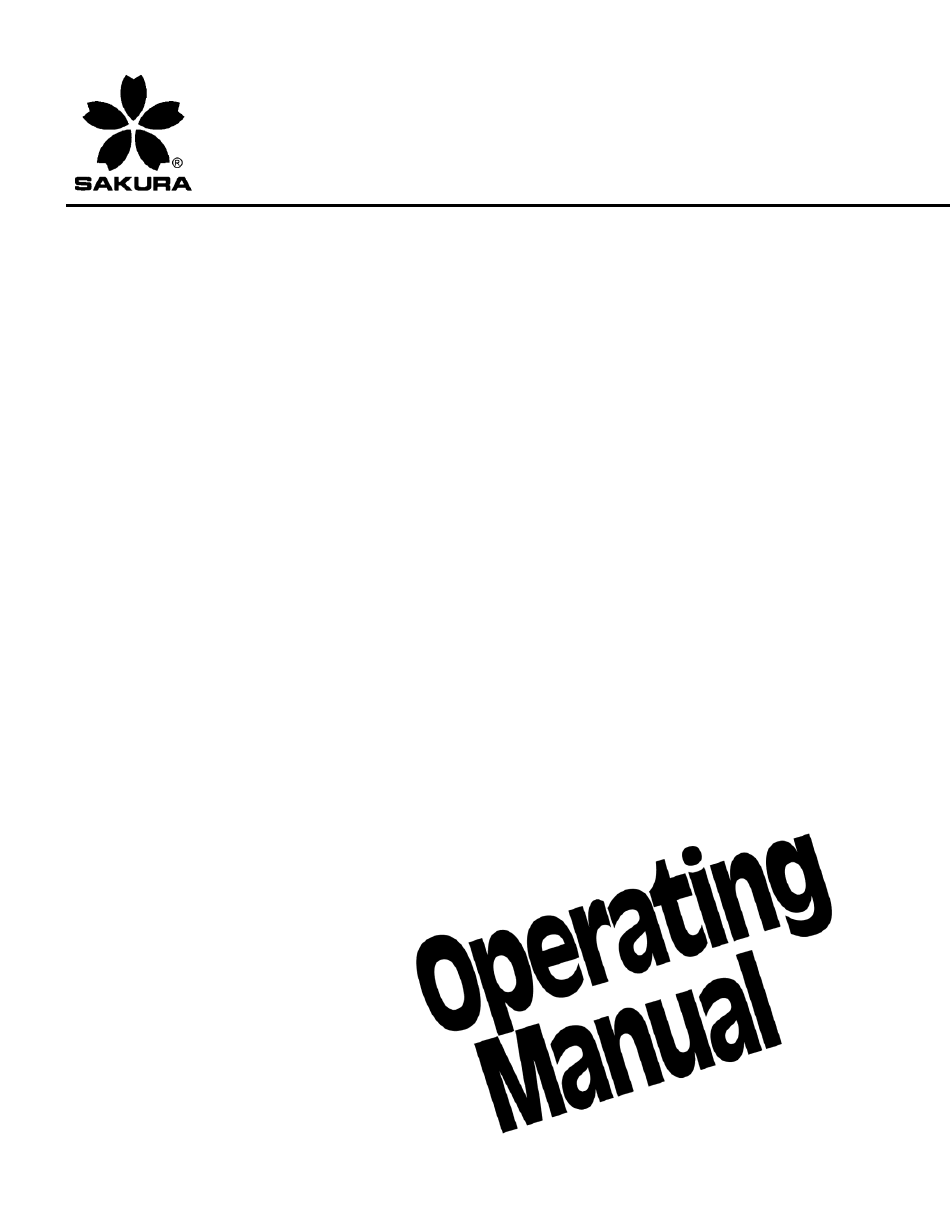

  • Seite 1 ™ ® Accu-Cut Rotationsmikrotom...

  • Seite 2: Alle Rechte Vorbehalten

    Gedruckt in den U.S.A. Hergestellt für: Sakura Finetek USA, Inc., Torrance, CA 90501, U.S.A. Sakura Finetek Japan Co., Ltd., Tokyo, 135-0007, Japan Sakura Finetek Europe B.V., 2408 AV Alphen aan den Rijn, NL Made in U.S.A. 0000107-03 Überarb. B Überarbeitet am 25.02.10...

  • Seite 3: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Kapitel Seite WICHTIGE INFORMATIONEN EINLEITUNG Grundgerät – Allgemeine Ansicht Allgemeine Beschreibung Sicherheitsvorschriften Spezifikationen INSTALLATION Allgemeine Informationen Auspackanweisungen Anforderungen an den Installationsort BETRIEBSANLEITUNG Einsetzen der Probenklemme Montage der Probenklemme direkt an der Ausrichtungsbefestigung Einsetzen des Probenblocks Montage der Klingenhalter-Sockelbaugruppe Montage des Halters für Einmalklingen Einsetzen von Einmalklingen Einstellen des Freiwinkels Ausrichten der Probe...

  • Seite 4: Wichtige Informationen

    Das Gerät darf nur mit den in dem vorliegenden Handbuch beschriebenen Zubehörteilen und Werkzeugen verwendet werden. Reparaturen dürfen nur durch qualifizierte, von Sakura Finetek autorisierte Servicekräfte durchgeführt werden. Sakura Finetek ist um ständige Verbesserung seiner Produkte bemüht und behält sich daher die Änderung von Spezifikationen Sakura Finetek U.S.A., Inc.

  • Seite 5: Einleitung

    EINLEITUNG KAPITEL 1 Grundgerät – Allgemeine Ansicht Ausrichtungsschraube Universalkassettenklemme Schnittdickenanzeige Knopf zum Steuern der Schnittdicke Grobvorschubrad Handrad Klemme zum Sichern der Klinge Trimmhebel Bremshebel Klemme für seitliches Verschieben Klemme zum Einstellen des Klingenwinkels Klingenhalter- Klemme für Klingenschutz Klingenhalter- Sockelbaugruppe Sockelbaugruppe Überarbeitet am 25.02.10...

  • Seite 6: Allgemeine Beschreibung

    4658 Vergleichen Sie die gelieferten Artikel mit der Teileliste und Ihrer Bestellung. Wenden Sie sich bei Abweichungen unverzüglich an Ihren Sakura Finetek-Händler oder direkt an Sakura Finetek. Für eine optimale Leistung des Rotationsmikrotoms Accu-Cut SRM 200 werden folgende Einmalklingen empfohlen:...

  • Seite 7: Sicherheitsvorschriften

    Sicherheitsvorschriften Die Sicherheitsvorrichtungen am Gerät und an den Zubehörteilen dürfen nicht entfernt oder verändert werden. Verriegeln Sie stets Handrad decken Schneidklinge mit dem Klingenschutz vor Hantieren von Klinge und Probe, Wechseln der Probe oder bei Außerbetriebnahme des Geräts ab. Dieses Gerät ist mit den folgenden Sicherheitsvorrichtungen ausgestattet: Handrad-Verriegelungssystem, Handradbremse und Klingenschutz auf allen Klingenhaltern.
  • Seite 8 EINLEITUNG Messer-/Klingenschutz Verriegeln Sie stets das Handrad und decken Sie die Schneidklinge mit dem Klingenschutz vor Hantieren von Klinge und Probe, Wechseln Probe oder Außerbetriebnahme des Geräts ab. Jeder Klingenhalter einem permanenten Klingenschutz (1) (Abb. 1-2 und 1-3) ausgestattet, der die gesamte Länge der Klingenschneide in jeder Position abdeckt.

  • Seite 9: Transport Und Installation

     Entfernen Sie Paraffinabschabungen mit einer kleinen Bürste.  Wartungsarbeiten und Reparaturen dürfen nur Gerätebetrieb durch qualifizierte, von Sakura Finetek autorisierte Wartungstechniker durchgeführt werden.  Handhaben Sie Mikrotommesser und Einmalklingen äußerst vorsichtig. Die Schneiden sind extrem scharf und können schwere Verletzungen verursachen.

  • Seite 10: Spezifikationen

    EINLEITUNG SPEZIFIKATIONEN UMGEBUNG PARAMETER  Schnittdickenbereich: 0,5 - 60 Betriebstemperatur: +10 °C bis +40 °C Auswahl der Schnittdicke (50 °F to 104 °F)   Schrittweiten: - Von 0 bis 2 m in 0,5   - Von 2 bis 10 m in 1 ...

  • Seite 11: Installation

    INSTALLATION KAPITEL 2 Auspackanweisungen Allgemeine Informationen 1. Entnehmen gesamte Zubehör Das Accu-Cut SRM™ 200 ist ein Präzisionsgerät, das © Verpackungsmaterial aus dem oberen Bereich der Versandkiste. entsprechend behandelt werden muss. Grobe Behandlung oder Fallenlassen des Geräts kann zu Störungen oder Schäden an 2.
  • Seite 12 Überarbeitet am 25.02.10...

  • Seite 13: Betriebsanleitung

    BETRIEBSANLEITUNG KAPITEL 3 Einsetzen der Probenklemme Das Standardzubehör für das Accu-Cut SRM™ 200 umfasst eine ® Ausrichtungsbefestigung für Klemmen (Produktnummer 1438) und eine Universalkassettenklemme (Produktnummer 1439). Die Ausrichtungsklemmenbefestigung mit Adapter ermöglicht das Ausrichten der Probe in drei Achsen ohne Lösen der Probenklemme.

  • Seite 14: Einsetzen Des Probenblocks

    BETRIEBSANLEITUNG Einsetzen des Probenblocks Verriegeln Sie stets das Handrad und decken Sie die Schneidklinge mit dem Klingenschutz vor Hantieren von Klinge und Probe, Wechseln Probe oder Außerbetriebnahme des Geräts ab.  Das Handrad drehen, um die Probenklemme in die oberste Position zu bringen.

  • Seite 15: Einsetzen Von Einmalklingen

    Einsetzen von Einmalklingen Gehen Sie mit Mikrotomklingen äußerst vorsichtig um. Die Schneiden sind extrem scharf und können schwere Verletzungen verursachen. Eine ausführliche Beschreibung Einsetzen von Einmalklingen finden Sie in Kapitel 4, Seite 23 und 25, Verwendung des Zubehörs.  Die Einmalklinge vorsichtig in den Klingenhalter setzen und durch Drehen des Klemmhebels im Uhrzeigersinn (2) arretieren.

  • Seite 16: Ausrichten Der Probe

    BETRIEBSANLEITUNG Ausrichten der Probe Die Ausrichtungsklemmenbefestigung erleichtert die Probe- nausrichtung in drei Achsen ohne Lösen der Probenklemme (7).  Die Probe mit dem Handrad in die oberste Position bringen und das Handrad verriegeln.  Die Klinge mit dem Klingenschutz abdecken. ...

  • Seite 17: Trimmen Der Proben Mit Dem Grobvorschubrad

    Trimmen der Proben mit dem Grobvorschubrad Das Grobvorschubrad Das Grobvorschubrad befindet sich auf der linken Seite des Geräts (Abb. 3-11). Wird das Rad gedreht, bewegt es sich vorwärts und zieht die Probe zurück. Der Grobvorschub bewegt die Probe während der Drehung im Uhrzeigersinn vorwärts.

  • Seite 18: Trimmen Mit Dem Mechanischen Trimmhebel

    BETRIEBSANLEITUNG Trimmen mit dem mechanischen Trimmhebel Der Accu-Cut SRM™ 200 ist mit einer mechanischen ® Trimmfunktion ausgestattet, die über einen Trimmhebel aktiviert  wird. Der Trimmhebel hat zwei Einstellungen: 10 m und  m . Die Einstellungen sind wie folgt gekennzeichnet: ...

  • Seite 19: Schneiden

    Protokoll am Ende des Arbeitstags Der Trimmhebel sollte nicht entfernt werden.  Das Handrad drehen, um die Probe in die oberste Position Wenn der Trimmhebel versehentlich entfernt zu bewegen. Dann das Handrad verriegeln. wird, sollte er vorsichtig wieder eingesetzt werden, wobei darauf zu achten ist, dass der Metallschaft in dem Gehäuse zwischen den beiden Steckstiften...
  • Seite 20 Überarbeitet am 25.02.10...

  • Seite 21: Verwendung Des Zubehörs

    VERWENDUNG DES ZUBEHÖRS KAPITEL 4 Probenklemmen und Einsätze Alle Probenklemmen können in Kombination mit den Ausrichtungsbefestigungen und den festen Befestigungen für Klemmen verwendet werden. Universalkassettenklemme Die Universalkassettenklemme dient zum horizontalen oder vertikalen Klemmen aller Arten von handelsüblichen Kassetten.  Den Hebel (1) wie in der Abbildung dargestellt nach vorne ziehen.

  • Seite 22: Klingenhalter-Sockelbaugruppe (Abb. 4-3)

    VERWENDUNG DES ZUBEHÖRS Klingenhalter-Sockelbaugruppe (Abb. 4-3) Installieren Sie den Klingenhalter und den Klingenhaltersockel wie in Abb. 4-4 gezeigt. Die Klingenhalter-Sockelbaugruppe mit seitlicher Verschiebung besteht aus zwei Einzelteilen und kann sowohl in Nord-Süd- Richtung (3) als auch seitlich (in Ost-West-Richtung) verstellt werden (4).

  • Seite 23: Halter Für Wiederverwendbare Messer (Abb. 4-5)

    Halter für wiederverwendbare Messer (Abb. 4-5) Messerhalter für Standardstahlmesser Wolframkarbidmesser, Profil c und d, bis zu einer Länge von 16 cm geeignet. Er eignet sich außerdem auch für verschiedene Klingenschienen für Einmalklingen, die in den Halter wie ein Messer eingesetzt werden. Das Messer ist höhenverstellbar.

  • Seite 24: Halter Für Einmalklingen

    VERWENDUNG DES ZUBEHÖRS Halter für Einmalklingen Das SRM™ 200 ist mit einem Klingenhalter für flache Einmalklingen oder einem Halter für hohe Einmalklingen konfiguriert. Einsetzen der Klinge  Überprüfen, Hebel für Klingenhalter- Sockelbaugruppe verriegelt sind.  Zum Einsetzen der Klinge den Klemmhebel (1) nach unten bewegen.

  • Seite 25: Einstellen Der Vorderen Adapterplatte (Abb. 4-8)

    Einstellen der vorderen Adapterplatte (Abb. 4-8)  Die vordere Adapterplatte (7) in die richtige Position bringen, den Klemmhebel (2) einsetzen und die Adapterplatte leicht durch Anziehen des Klemmhebels arretieren. Nicht zu fest anziehen. Die Schrauben (10) an der Unterseite des Klingenhalters dienen zum Einstellen der Höhe der Adapterplatte.
  • Seite 26 Überarbeitet am 25.02.10...

  • Seite 27: Pflege Des Geräts

    PFLEGE DES GERÄTS KAPITEL 5 Reinigung Entfernen Sie vor dem Reinigen die Klinge bzw. das Messer und verriegeln Sie das Handrad. Vermeiden Sie aggressive Lösemittel wie Aceton, welche die Oberfläche des Mikrotoms und Gummi-/Vinylteile beschädigen. Stellen Sie sicher, dass beim Reinigen keine Flüssigkeit in das Innere des Geräts gelangt.

  • Seite 28: Wartung

    PFLEGE DES GERÄTS Wartung Wartungs-Checkliste  Das Gerät täglich reinigen.  Das Gerät monatlich schmieren.  Das Gerät jährlich von einem qualifizierten, durch Sakura Finetek autorisierten Wartungstechniker inspizieren lassen. Wartungsarbeiten Das Accu-Cut SRM™ 200 ist praktisch wartungsfrei. Für einen ®...

  • Seite 29: Fehlersuche

    FEHLERSUCHE KAPITEL 6 Probleme, mögliche Ursachen und Behebung Problem Mögliche Ursache Behebung Dicke/dünne Schnitte. - Neigungswinkel von Messer/Klinge - Systematisch mehrere Einstellungen Die Schnittdicke ist von Schnitt zu unzureichend; daher ist der Freiwinkel des Freiwinkels ausprobieren, bis der Schnitt verschieden. In extremen zu klein.
  • Seite 30 Überarbeitet am 25.02.10...

  • Seite 31: Service

    Rotationsmikrotoms ein Problem auftreten, versuchen Sie bitte zunächst, dieses mit Hilfe von Kapitel 7, FEHLERSUCHE, zu Wenn Sie ein Gerät oder ein Teil des Geräts an Sakura Finetek lösen. Vermeiden Sie Probleme, indem Sie Bedienungs- und zurücksenden möchten, beachten Sie bitte Folgendes: Reinigungshinweise genau befolgen.

  • Seite 32: Index

    INDEX KAPITEL 7 Abmessungen 10 Klemme für Klingenhalter-Sockelbaugruppe 5 Adapterplatte 23, 24 Klemme für seitliches Verschieben 5 Auspacken 11 Klemme zum Einstellen des Klingenwinkels 5 Ausrichtungsbefestigung für Klemmen 13, 16 Klemme zum Sichern der Klinge 5 Ausrichtungsschraube 5 Klemmmechanismus 22 Klemmplatte 24 Klingenhalter 8, 10, 14, 22, 23, 24 Klingenhaltersockel 22...
  • Seite 33 Schneiden 6, 19 Schnittdicke 6, 19 Seitliches Verschieben 19, 22 Service 31 Serviceinformationen 31 Sicherheitshinweise 7 Sicherheitsvorrichtung 7 Spezifikationen 10 Standardprobenklemme 16, 21 Temperatur 10 Transport 9 Trimmen der Proben 17 Trimmhebel 5, 18 Universalkassettenklemme 13, 21 Wartung 9, 28 Wartungsarbeiten 28 Wartungs-Checkliste 28 Zubehör 6, 11...
