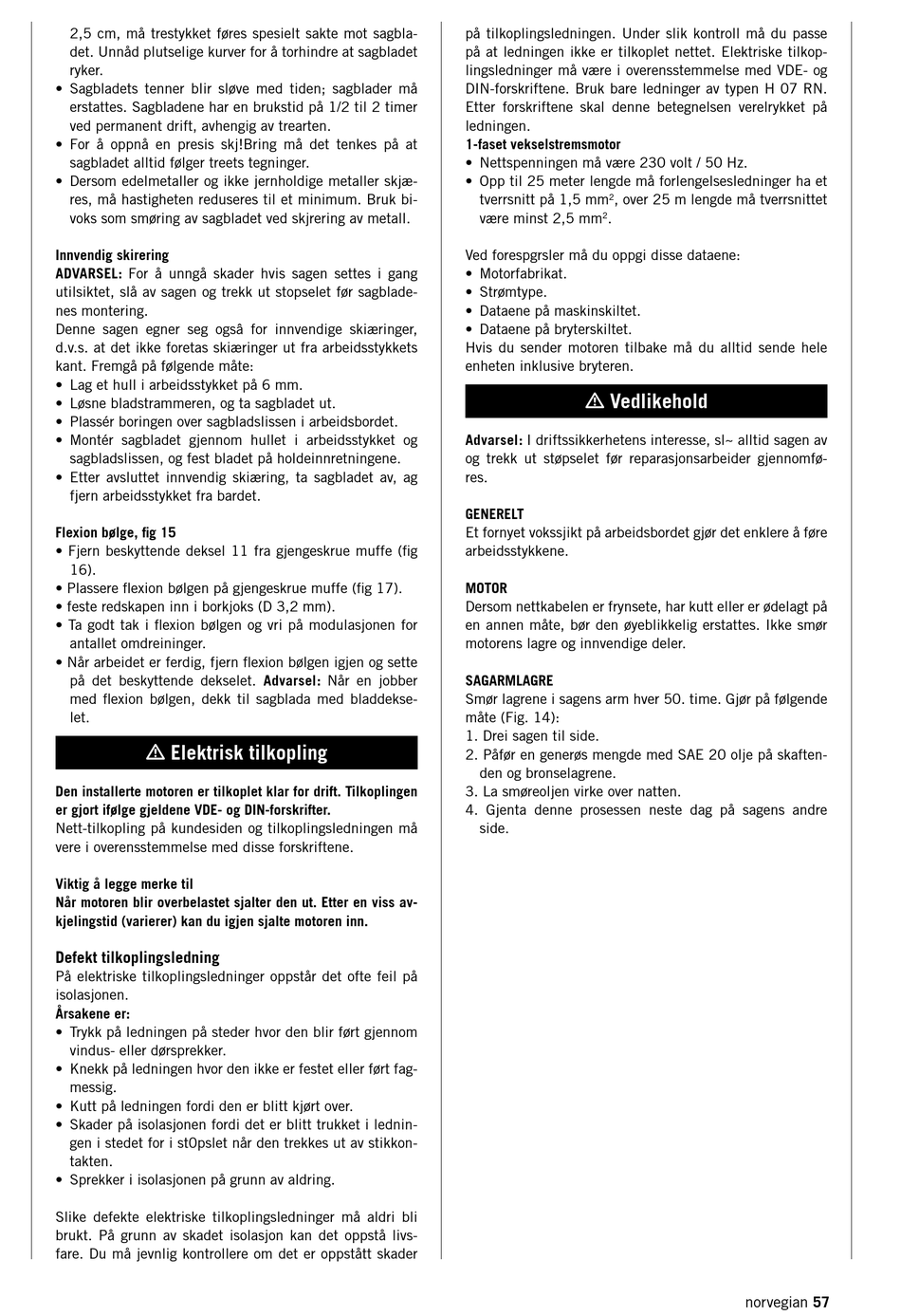

2,5 cm, må trestykket føres spesielt sakte mot sagbla-
det. Unnåd plutselige kurver for å torhindre at sagbladet
ryker.
• Sagbladets tenner blir sløve med tiden; sagblader må
erstattes. Sagbladene har en brukstid på 1/2 til 2 timer
ved permanent drift, avhengig av trearten.
• For å oppnå en presis skj!Bring må det tenkes på at
sagbladet alltid følger treets tegninger.
• Dersom edelmetaller og ikke jernholdige metaller skjæ-
res, må hastigheten reduseres til et minimum. Bruk bi-
voks som smøring av sagbladet ved skjrering av metall.
Innvendig skirering
ADVARSEL: For å unngå skader hvis sagen settes i gang
utilsiktet, slå av sagen og trekk ut stopselet før sagblade-
nes montering.
Denne sagen egner seg ogsâ for innvendige skiæringer,
d.v.s. at det ikke foretas skiæringer ut fra arbeidsstykkets
kant. Fremgå på følgende måte:
• Lag et hull i arbeidsstykket på 6 mm.
• Løsne bladstrammeren, og ta sagbladet ut.
• Plassér boringen over sagbladslissen i arbeidsbordet.
• Montér sagbladet gjennom hullet i arbeidsstykket og
sagbladslissen, og fest bladet på holdeinnretningene.
• Etter avsluttet innvendig skiæring, ta sagbladet av, ag
fjern arbeidsstykket fra bardet.
Flexion bølge, fig 15
• Fjern beskyttende deksel 11 fra gjengeskrue muffe (fig
16).
• Plassere flexion bølgen på gjengeskrue muffe (fig 17).
• feste redskapen inn i borkjoks (D 3,2 mm).
• Ta godt tak i flexion bølgen og vri på modulasjonen for
antallet omdreininger.
• Når arbeidet er ferdig, fjern flexion bølgen igjen og sette
på det beskyttende dekselet. Advarsel: Når en jobber
med flexion bølgen, dekk til sagblada med bladdekse-
let.

 Elektrisk tilkopling

Den installerte motoren er tilkoplet klar for drift. Tilkoplingen
er gjort ifølge gjeldene VDE- og DIN-forskrifter.
Nett-tilkopling på kundesiden og tilkoplingsledningen må
vere i overensstemmelse med disse forskriftene.
Viktig å legge merke til
Når motoren blir overbelastet sjalter den ut. Etter en viss av-
kjelingstid (varierer) kan du igjen sjalte motoren inn.
Defekt tilkoplingsledning
På elektriske tilkoplingsledninger oppstår det ofte feil på
isolasjonen.
Årsakene er:
• Trykk på ledningen på steder hvor den blir ført gjennom
vindus- eller dørsprekker.
• Knekk på ledningen hvor den ikke er festet eller ført fag-
messig.
• Kutt på ledningen fordi den er blitt kjørt over.
• Skader på isolasjonen fordi det er blitt trukket i lednin-
gen i stedet for i st0pslet når den trekkes ut av stikkon-
takten.
• Sprekker i isolasjonen på grunn av aldring.
Slike defekte elektriske tilkoplingsledninger må aldri bli
brukt. På grunn av skadet isolasjon kan det oppstå livs-
fare. Du må jevnlig kontrollere om det er oppstått skader
på tilkoplingsledningen. Under slik kontroll må du passe
på at ledningen ikke er tilkoplet nettet. Elektriske tilkop-
lingsledninger må være i overensstemmelse med VDE- og
DIN-forskriftene. Bruk bare ledninger av typen H 07 RN.
Etter forskriftene skal denne betegnelsen verelrykket på
ledningen.
1-faset vekselstremsmotor
• Nettspenningen må være 230 volt / 50 Hz.
• Opp til 25 meter lengde må forlengelsesledninger ha et
tverrsnitt på 1,5 mm , over 25 m lengde må tverrsnittet
2
være minst 2,5 mm .
2
Ved forespgrsler må du oppgi disse dataene:
• Motorfabrikat.
• Strømtype.
• Dataene på maskinskiltet.
• Dataene på bryterskiltet.
Hvis du sender motoren tilbake må du alltid sende hele
enheten inklusive bryteren.
 Vedlikehold
Advarsel: I driftssikkerhetens interesse, sl~ alltid sagen av
og trekk ut støpselet før reparasjonsarbeider gjennomfø-
res.
GENERELT
Et fornyet vokssjikt på arbeidsbordet gjør det enklere å føre
arbeidsstykkene.
MOTOR
Dersom nettkabelen er frynsete, har kutt eller er ødelagt på
en annen måte, bør den øyeblikkelig erstattes. Ikke smør
motorens lagre og innvendige deler.
SAGARMLAGRE
Smør lagrene i sagens arm hver 50. time. Gjør på følgende
måte (Fig. 14):
1. Drei sagen til side.
2. Påfør en generøs mengde med SAE 20 olje på skaften-
den og bronselagrene.
3. La smøreoljen virke over natten.
4. Gjenta denne prosessen neste dag på sagens andre
side.
norvegian 57
