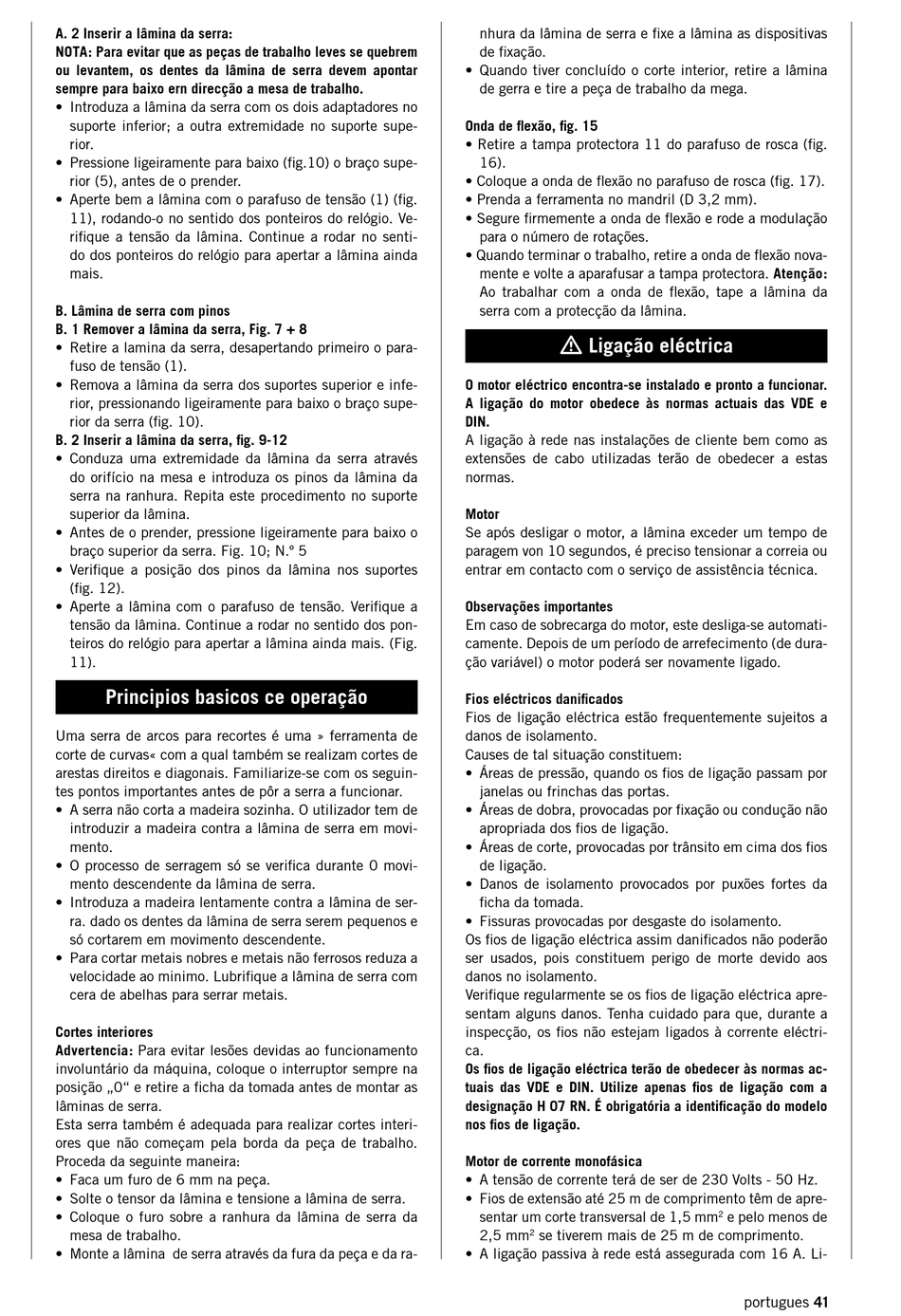

A. 2 Inserir a lâmina da serra:
NOTA: Para evitar que as peças de trabalho leves se quebrem
ou levantem, os dentes da lâmina de serra devem apontar
sempre para baixo ern direcção a mesa de trabalho.
• Introduza a lâmina da serra com os dois adaptadores no
suporte inferior; a outra extremidade no suporte supe-
rior.
• Pressione ligeiramente para baixo (fig.10) o braço supe-
rior (5), antes de o prender.
• Aperte bem a lâmina com o parafuso de tensão (1) (fig.
11), rodando-o no sentido dos ponteiros do relógio. Ve-
rifique a tensão da lâmina. Continue a rodar no senti-
do dos ponteiros do relógio para apertar a lâmina ainda
mais.
B. Lâmina de serra com pinos
B. 1 Remover a lâmina da serra, Fig. 7 + 8
• Retire a lamina da serra, desapertando primeiro o para-
fuso de tensão (1).
• Remova a lâmina da serra dos suportes superior e infe-
rior, pressionando ligeiramente para baixo o braço supe-
rior da serra (fig. 10).
B. 2 Inserir a lâmina da serra, fig. 9-12
• Conduza uma extremidade da lâmina da serra através
do orifício na mesa e introduza os pinos da lâmina da
serra na ranhura. Repita este procedimento no suporte
superior da lâmina.
• Antes de o prender, pressione ligeiramente para baixo o
braço superior da serra. Fig. 10; N.º 5
• Verifique a posição dos pinos da lâmina nos suportes
(fig. 12).
• Aperte a lâmina com o parafuso de tensão. Verifique a
tensão da lâmina. Continue a rodar no sentido dos pon-
teiros do relógio para apertar a lâmina ainda mais. (Fig.
11).
Principios basicos ce operação
Uma serra de arcos para recortes é uma » ferramenta de
corte de curvas« com a qual também se realizam cortes de
arestas direitos e diagonais. Familiarize-se com os seguin-
tes pontos importantes antes de pôr a serra a funcionar.
• A serra não corta a madeira sozinha. O utilizador tem de
introduzir a madeira contra a lâmina de serra em movi-
mento.
• O processo de serragem só se verifica durante 0 movi-
mento descendente da lâmina de serra.
• Introduza a madeira lentamente contra a lâmina de ser-
ra. dado os dentes da lâmina de serra serem pequenos e
só cortarem em movimento descendente.
• Para cortar metais nobres e metais não ferrosos reduza a
velocidade ao minimo. Lubrifique a lâmina de serra com
cera de abelhas para serrar metais.
Cortes interiores
Advertencia: Para evitar lesões devidas ao funcionamento
involuntário da máquina, coloque o interruptor sempre na
posição „0" e retire a ficha da tomada antes de montar as
lâminas de serra.
Esta serra também é adequada para realizar cortes interi-
ores que não começam pela borda da peça de trabalho.
Proceda da seguinte maneira:
• Faca um furo de 6 mm na peça.
• Solte o tensor da lâmina e tensione a lâmina de serra.
• Coloque o furo sobre a ranhura da lâmina de serra da
mesa de trabalho.
• Monte a lâmina de serra através da fura da peça e da ra-
nhura da lâmina de serra e fixe a lâmina as dispositivas
de fixação.
• Quando tiver concluído o corte interior, retire a lâmina
de gerra e tire a peça de trabalho da mega.
Onda de flexão, fig. 15
• Retire a tampa protectora 11 do parafuso de rosca (fig.
16).
• Coloque a onda de flexão no parafuso de rosca (fig. 17).
• Prenda a ferramenta no mandril (D 3,2 mm).
• Segure firmemente a onda de flexão e rode a modulação
para o número de rotações.
• Quando terminar o trabalho, retire a onda de flexão nova-
mente e volte a aparafusar a tampa protectora. Atenção:
Ao trabalhar com a onda de flexão, tape a lâmina da
serra com a protecção da lâmina.

Ligação eléctrica
O motor eléctrico encontra-se instalado e pronto a funcionar.
A ligação do motor obedece às normas actuais das VDE e
DIN.
A ligação à rede nas instalações de cliente bem como as
extensões de cabo utilizadas terão de obedecer a estas
normas.
Motor
Se após desligar o motor, a lâmina exceder um tempo de
paragem von 10 segundos, é preciso tensionar a correia ou
entrar em contacto com o serviço de assistência técnica.
Observações importantes
Em caso de sobrecarga do motor, este desliga-se automati-
camente. Depois de um período de arrefecimento (de dura-
ção variável) o motor poderá ser novamente ligado.
Fios eléctricos danificados
Fios de ligação eléctrica estão frequentemente sujeitos a
danos de isolamento.
Causes de tal situação constituem:
• Áreas de pressão, quando os fios de ligação passam por
janelas ou frinchas das portas.
• Áreas de dobra, provocadas por fixação ou condução não
apropriada dos fios de ligação.
• Áreas de corte, provocadas por trânsito em cima dos fios
de ligação.
• Danos de isolamento provocados por puxões fortes da
ficha da tomada.
• Fissuras provocadas por desgaste do isolamento.
Os fios de ligação eléctrica assim danificados não poderão
ser usados, pois constituem perigo de morte devido aos
danos no isolamento.
Verifique regularmente se os fios de ligação eléctrica apre-
sentam alguns danos. Tenha cuidado para que, durante a
inspecção, os fios não estejam ligados à corrente eléctri-
ca.
Os fios de ligação eléctrica terão de obedecer às normas ac-
tuais das VDE e DIN. Utilize apenas fios de ligação com a
designação H 07 RN. É obrigatória a identificação do modelo
nos fios de ligação.
Motor de corrente monofásica
• A tensão de corrente terá de ser de 230 Volts - 50 Hz.
• Fios de extensão até 25 m de comprimento têm de apre-
sentar um corte transversal de 1,5 mm
2,5 mm se tiverem mais de 25 m de comprimento.
2
• A ligação passiva à rede está assegurada com 16 A. Li-
e pelo menos de
2
portugues 41
