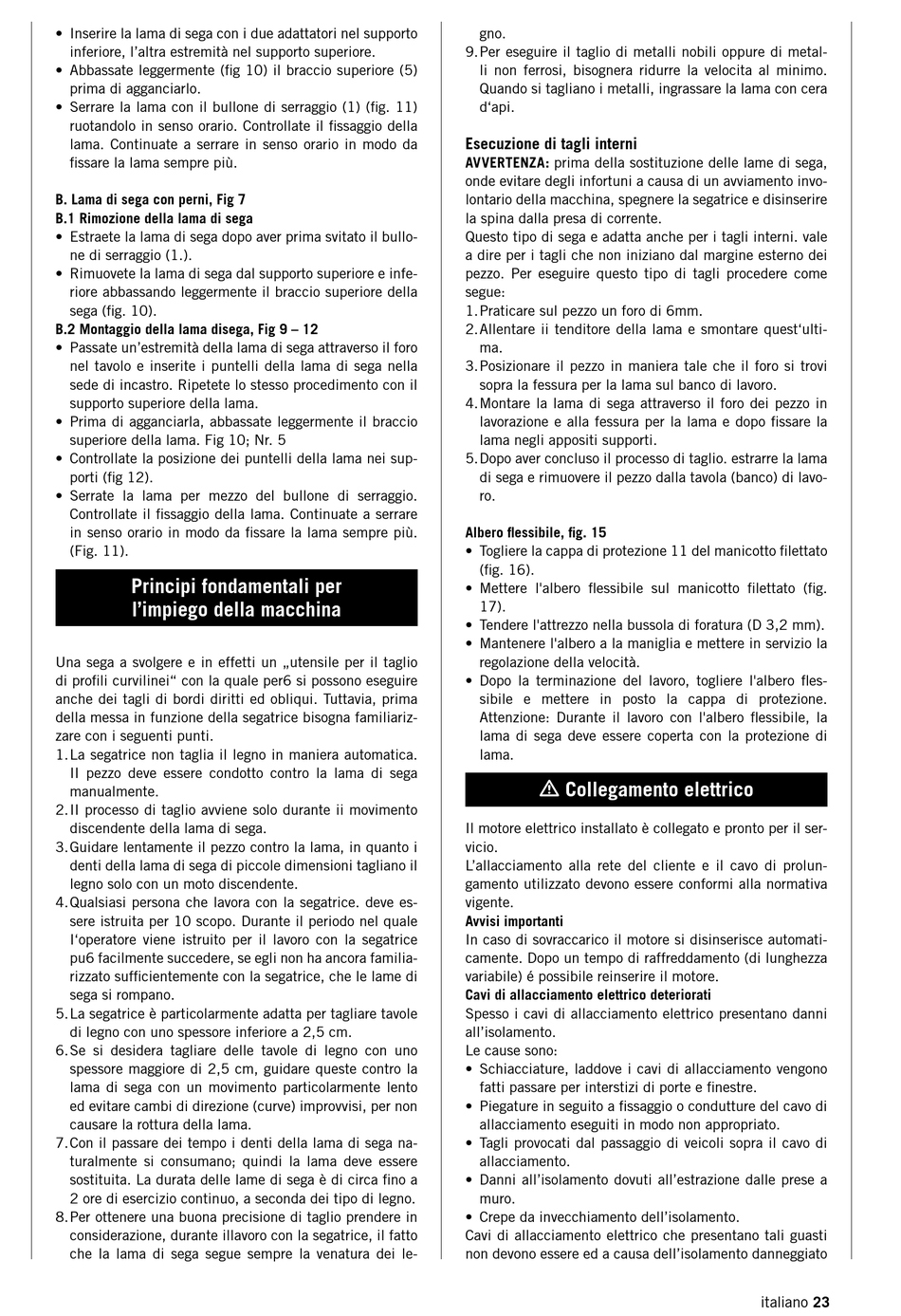

• Inserire la lama di sega con i due adattatori nel supporto
inferiore, l'altra estremità nel supporto superiore.
• Abbassate leggermente (fig 10) il braccio superiore (5)
prima di agganciarlo.
• Serrare la lama con il bullone di serraggio (1) (fig. 11)
ruotandolo in senso orario. Controllate il fissaggio della
lama. Continuate a serrare in senso orario in modo da
fissare la lama sempre più.
B. Lama di sega con perni, Fig 7
B.1 Rimozione della lama di sega
• Estraete la lama di sega dopo aver prima svitato il bullo-
ne di serraggio (1.).
• Rimuovete la lama di sega dal supporto superiore e infe-
riore abbassando leggermente il braccio superiore della
sega (fig. 10).
B.2 Montaggio della lama disega, Fig 9 – 12
• Passate un'estremità della lama di sega attraverso il foro
nel tavolo e inserite i puntelli della lama di sega nella
sede di incastro. Ripetete lo stesso procedimento con il
supporto superiore della lama.
• Prima di agganciarla, abbassate leggermente il braccio
superiore della lama. Fig 10; Nr. 5
• Controllate la posizione dei puntelli della lama nei sup-
porti (fig 12).
• Serrate la lama per mezzo del bullone di serraggio.
Controllate il fissaggio della lama. Continuate a serrare
in senso orario in modo da fissare la lama sempre più.
(Fig. 11).
Principi fondamentali per
l'impiego della macchina
Una sega a svolgere e in effetti un „utensile per il taglio
di profili curvilinei" con la quale per6 si possono eseguire
anche dei tagli di bordi diritti ed obliqui. Tuttavia, prima
della messa in funzione della segatrice bisogna familiariz-
zare con i seguenti punti.
1.La segatrice non taglia il legno in maniera automatica.
II pezzo deve essere condotto contro la lama di sega
manualmente.
2.II processo di taglio avviene solo durante ii movimento
discendente della lama di sega.
3.Guidare lentamente il pezzo contro la lama, in quanto i
denti della lama di sega di piccole dimensioni tagliano il
legno solo con un moto discendente.
4.Qualsiasi persona che lavora con la segatrice. deve es-
sere istruita per 10 scopo. Durante il periodo nel quale
I'operatore viene istruito per il lavoro con la segatrice
pu6 facilmente succedere, se egli non ha ancora familia-
rizzato sufficientemente con la segatrice, che le lame di
sega si rompano.
5.La segatrice è particolarmente adatta per tagliare tavole
di legno con uno spessore inferiore a 2,5 cm.
6.Se si desidera tagliare delle tavole di legno con uno
spessore maggiore di 2,5 cm, guidare queste contro la
lama di sega con un movimento particolarmente lento
ed evitare cambi di direzione (curve) improvvisi, per non
causare la rottura della lama.
7.Con il passare dei tempo i denti della lama di sega na-
turalmente si consumano; quindi la lama deve essere
sostituita. La durata delle lame di sega è di circa fino a
2 ore di esercizio continuo, a seconda dei tipo di legno.
8.Per ottenere una buona precisione di taglio prendere in
considerazione, durante illavoro con la segatrice, il fatto
che la lama di sega segue sempre la venatura dei le-
gno.
9.Per eseguire il taglio di metalli nobili oppure di metal-
li non ferrosi, bisognera ridurre la velocita al minimo.
Quando si tagliano i metalli, ingrassare la lama con cera
d'api.
Esecuzione di tagli interni
AVVERTENZA: prima della sostituzione delle lame di sega,
onde evitare degli infortuni a causa di un avviamento invo-
lontario della macchina, spegnere la segatrice e disinserire
la spina dalla presa di corrente.
Questo tipo di sega e adatta anche per i tagli interni. vale
a dire per i tagli che non iniziano dal margine esterno dei
pezzo. Per eseguire questo tipo di tagli procedere come
segue:
1.Praticare sul pezzo un foro di 6mm.
2.Allentare ii tenditore della lama e smontare quest'ulti-
ma.
3.Posizionare il pezzo in maniera tale che il foro si trovi
sopra la fessura per la lama sul banco di lavoro.
4.Montare la lama di sega attraverso il foro dei pezzo in
lavorazione e alla fessura per la lama e dopo fissare la
lama negli appositi supporti.
5.Dopo aver concluso il processo di taglio. estrarre la lama
di sega e rimuovere il pezzo dalla tavola (banco) di lavo-
ro.
Albero flessibile, fig. 15
• Togliere la cappa di protezione 11 del manicotto filettato
(fig. 16).
• Mettere l'albero flessibile sul manicotto filettato (fig.
17).
• Tendere l'attrezzo nella bussola di foratura (D 3,2 mm).
• Mantenere l'albero a la maniglia e mettere in servizio la
regolazione della velocità.
• Dopo la terminazione del lavoro, togliere l'albero fles-
sibile e mettere in posto la cappa di protezione.
Attenzione: Durante il lavoro con l'albero flessibile, la
lama di sega deve essere coperta con la protezione di
lama.

 Collegamento elettrico

Il motore elettrico installato è collegato e pronto per il ser-
vicio.
L'allacciamento alla rete del cliente e il cavo di prolun-
gamento utilizzato devono essere conformi alla normativa
vigente.
Avvisi importanti
In caso di sovraccarico il motore si disinserisce automati-
camente. Dopo un tempo di raffreddamento (di lunghezza
variabile) é possibile reinserire il motore.
Cavi di allacciamento elettrico deteriorati
Spesso i cavi di allacciamento elettrico presentano danni
all'isolamento.
Le cause sono:
• Schiacciature, laddove i cavi di allacciamento vengono
fatti passare per interstizi di porte e finestre.
• Piegature in seguito a fissaggio o condutture del cavo di
allacciamento eseguiti in modo non appropriato.
• Tagli provocati dal passaggio di veicoli sopra il cavo di
allacciamento.
• Danni all'isolamento dovuti all'estrazione dalle prese a
muro.
• Crepe da invecchiamento dell'isolamento.
Cavi di allacciamento elettrico che presentano tali guasti
non devono essere ed a causa dell'isolamento danneggiato
italiano 23
