Installationshinweise
3 Installationshinweise
3.1.1 Installation der Option in einem
Frequenzumrichter
Für die Installation einer Feldbusoption in einem Frequen-
zumrichter erforderliche Elemente:
•
Die Feldbus-Option
•
Feldbus-Optionsadapterrahmen für den FC300.
Dieser Rahmen ist tiefer als der Standardrahmen,
um darunter Platz für die Feldbus-Option zu
lassen
•
Zugentlastung (nur für Gehäuse A1 und A2)
Eth erN
et Po rt1
MC A 12
1
Et he rN
et/ IP
MS
MS 1
MA C-0 0-1
MS 2
SW .ve r.

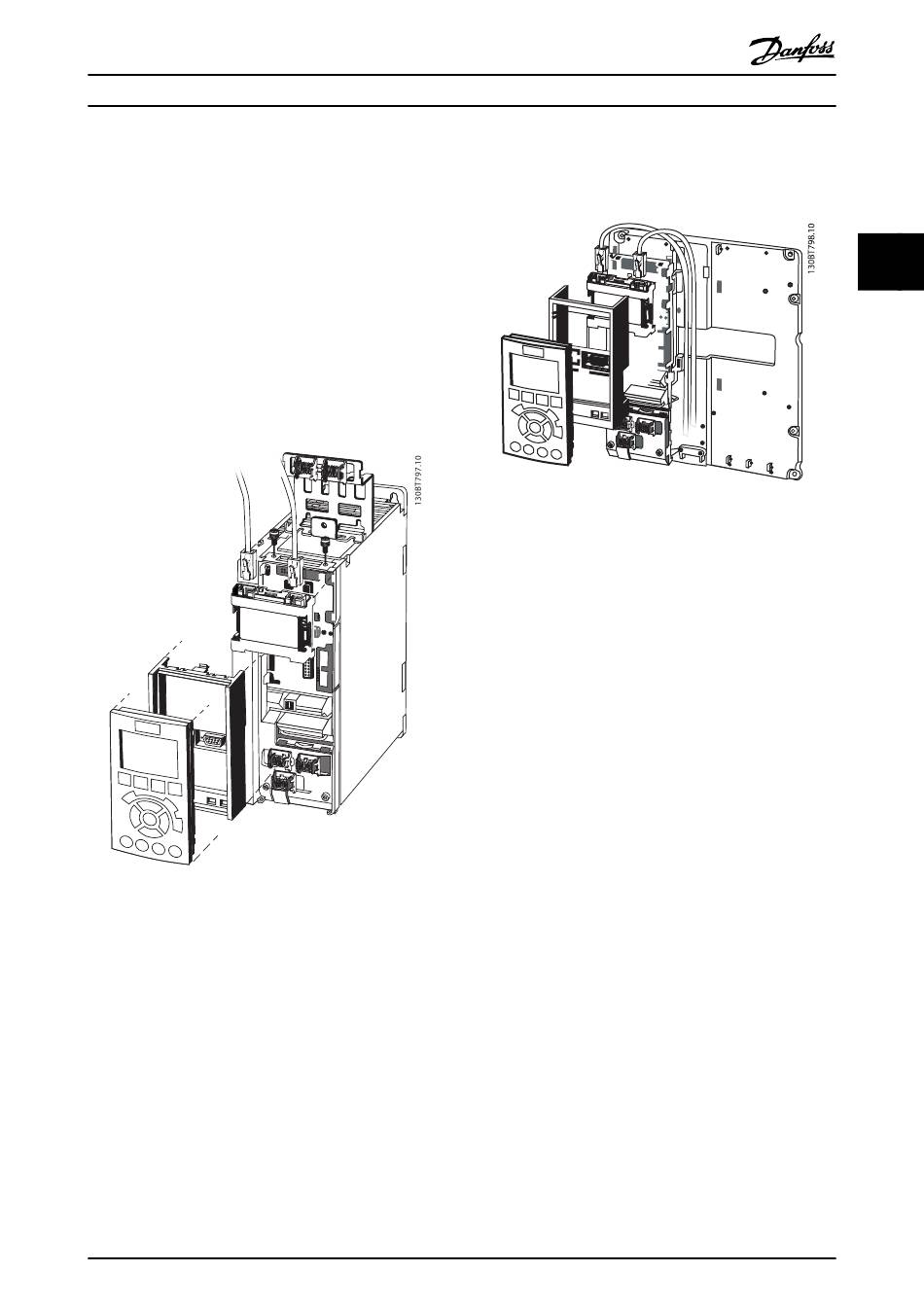

Abbildung 3.1
MCA 124 EtherCAT-Produkthandbuch
Eth erN
et Po rt2
Op tio n
A
13 0B 11
19
B-0 8-0 0-0
0-2 2
®
MG92A203 - VLT
ist eine eingetragene Marke von Danfoss.
Abbildung 3.2
Anleitung:
1.
Entfernen Sie das LCP-Bedienteil vom FC300.
2.
Entfernen Sie den Rahmen darunter und werfen
Sie ihn weg.
3.
Schieben Sie die Option ein. Die Ethernet-
Anschlüsse müssen nach oben zeigen.
4.
Entfernen Sie die Aussparungen am Adapter-
rahmen der Feldbus-Option.
5.
Schieben Sie den Feldbus-Optionsadapterrahmen
für den FC300 an die richtige Position.
6.
Stecken Sie das LCP wieder auf und schließen Sie
das Kabel an.
HINWEIS
Isolieren Sie das Ethernet-Kabel nicht ab und erden Sie
dieses nicht über die Zugentlastungsplatte! Die Erdung des
abgeschirmten Ethernet-Kabels erfolgt über den RJ-45-
Steckverbinder auf der Optionskarte.
HINWEIS
Nach der Installation der MCA 124 EtherCAT-Option legen
Sie 8-01 Führungshoheit und 8-02 Aktives Steuerwort folgen-
dermaßen fest:
8-01 Führungshoheit: [2] Nur Steuerwort oder [0] Klemme
und Steuerw.
8-02 Aktives Steuerwort: [3] Option A
3.1.2 Netzwerk
Es ist äußerst wichtig, dass die für die Ethernet-Datenüber-
tragung gewählten Medien geeignet sind. In der Regel
werden CAT 5e- und 6-Kabel für Industrieanwendungen
empfohlen. Beide Typen sind als „Unshielded Twisted Pair"
und „Shielded Twisted Pair" erhältlich. Grundsätzlich wird
3
3
7
