Fehlersuche und -behebung
10 Fehlersuche und -behebung

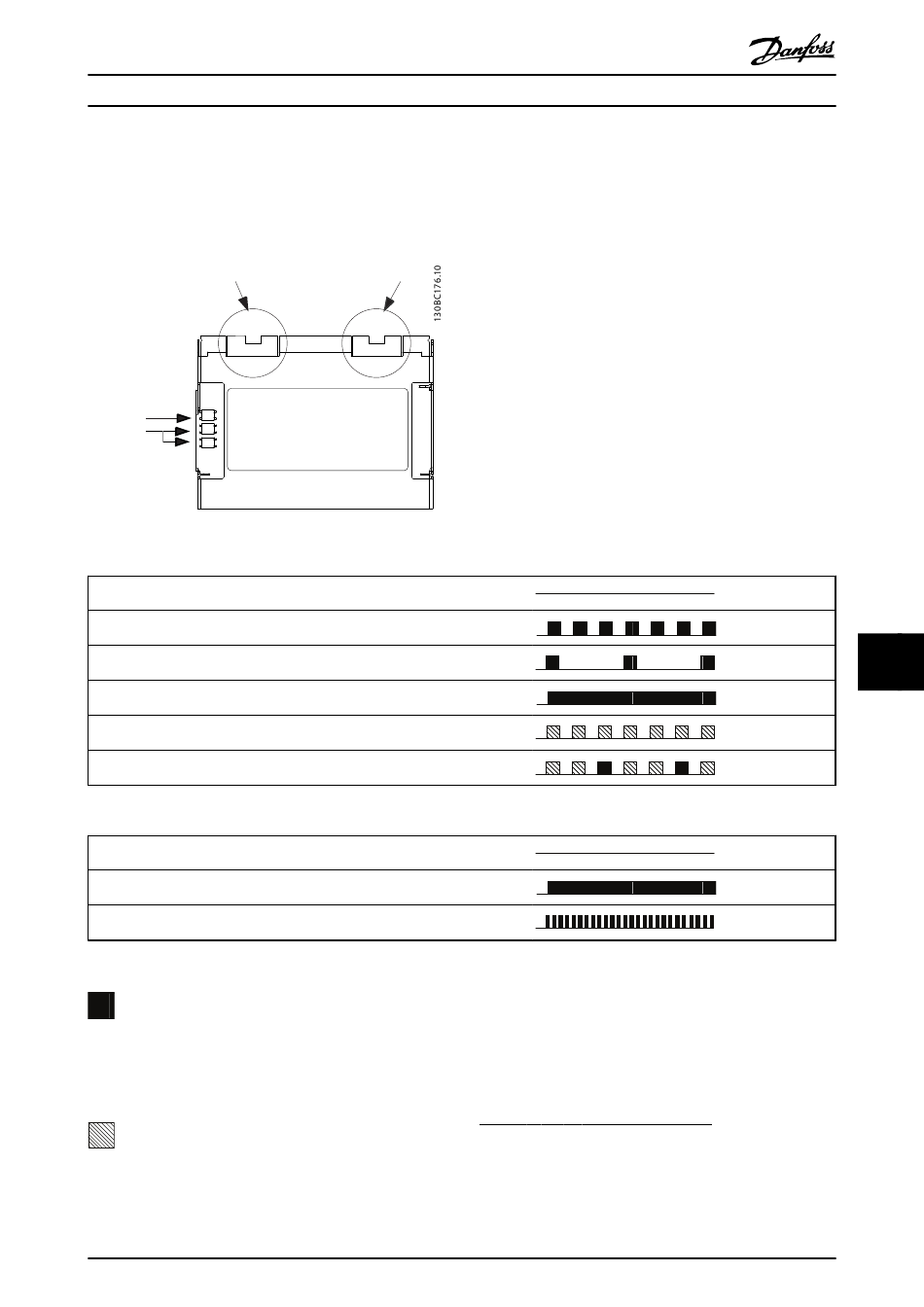

10.1.1 LED-Status
EtherCAT In Port
N I
Status LED
STATUS
Link/Act IN
Link/Activity
LEDs
Link/Act OUT
SW. ver. xx.xx (TM ver. X.xx)
Abbildung 10.1
AUS oder Zustand INIT
PRE-OP-Zustand
SAFE-OP-Zustand
OP-Zustand
ERR-Init-Zustand
Verbindung von In-Schnittstelle entfernt
Tabelle 10.1 Anzeige der Zustands-LED
Aus oder KEINE Verbindung
Verbindung
Verbindung aktiv
Tabelle 10.2 Link/Act LED
Abbildung 10.2
Grün
Abbildung 10.3
Rot
MCA 124 EtherCAT-Produkthandbuch
EtherCAT Out Port
O
U
T
MCA124
Option A
EtherCAT
130B5546
MAC 00-1B-08-00-00-00
®
MG92A203 - VLT
ist eine eingetragene Marke von Danfoss.
10.1.2 Es besteht keine Kommunikation mit
dem Frequenzumrichter
Wenn keine Kommunikation mit dem Frequenzumrichter
besteht, sind folgende Prüfungen auszuführen:
Prüfung 1: Ist die Verkabelung korrekt?
Prüfen Sie, ob das Kabel richtig befestigt ist. Stellen Sie
sicher, dass die entsprechende Netzwerk-LED Verbindungs-
aktivität zeigt. Verb./Aktiv.
