Installationshinweise
MCA 124 EtherCAT-Produkthandbuch
HINWEIS
Die korrekte Handhabung der Abschirmung des
Motorkabels ist für die Leistung des Systems insgesamt
unerlässlich. Wenn die Richtlinien nicht befolgt werden,
kann es zu Verlust der Steuerungsfunktionen des Systems
3
3
kommen.
HINWEIS
Beachten Sie immer die geltenden nationalen und lokalen
Bestimmungen, z. B. zum Anschluss der Schutzerdung.

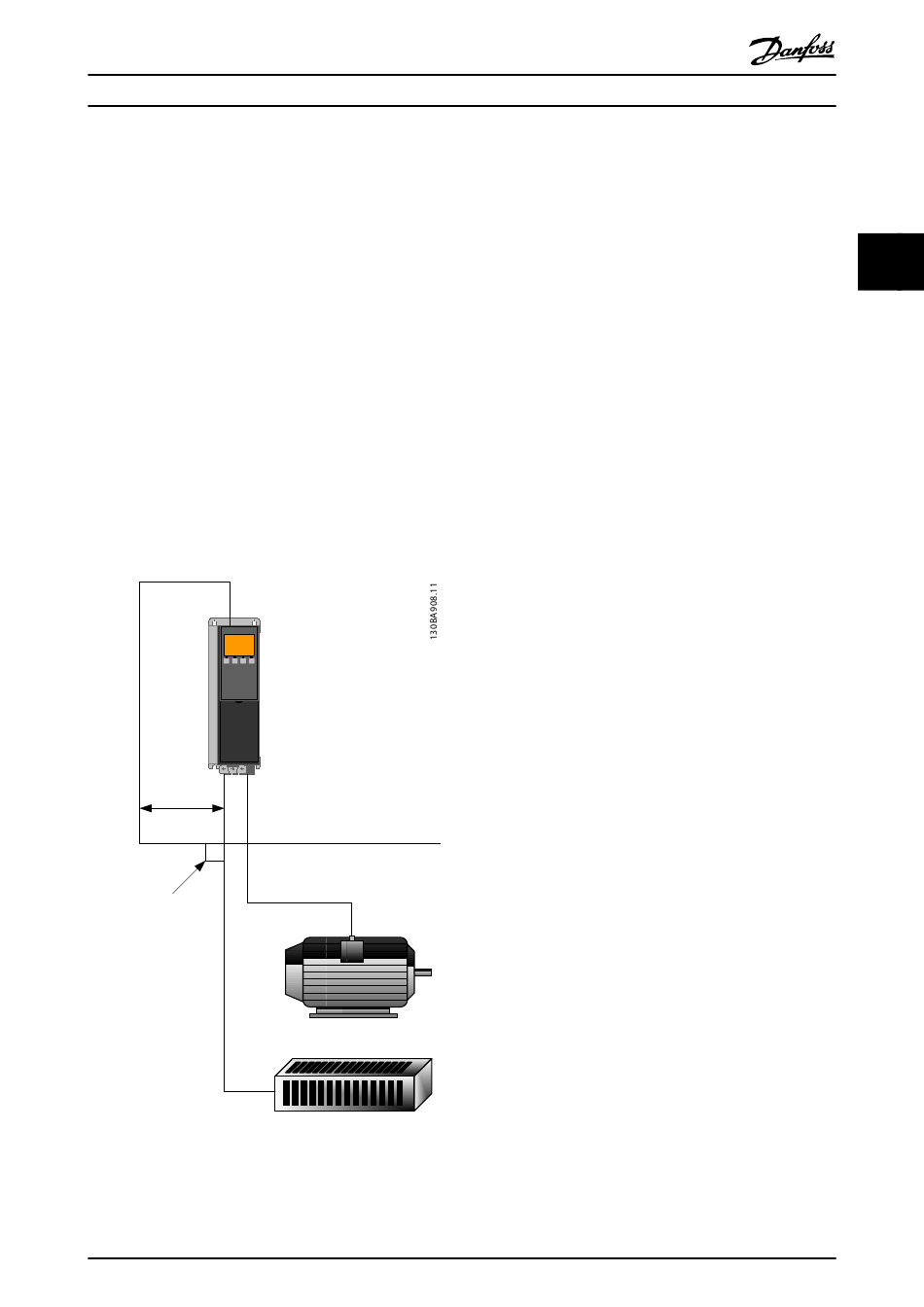

Das Ethernet-Kommunikationskabel muss von Motor- und
Bremswiderstandskabeln ferngehalten werden, um das
Einkoppeln von Hochfrequenzstörungen zwischen den
Kabeln zu vermeiden. In der Regel reicht ein Abstand von
200 mm aus. Es wird jedoch empfohlen, den größtmög-
lichen Abstand zwischen den Kabeln vorzusehen, vor allem
dann, wenn die Kabel über größere Entfernungen parallel
geführt werden. Lässt sich das Kreuzen der Kabel nicht
vermeiden, müssen Sie das Ethernet-Kabel in einem Winkel
von 90° über Motor- und Bremswiderstandskabel führen.
min. 200 mm
Ethernet Cable
90 ° crossing
Abbildung 3.7
®
MG92A203 - VLT
ist eine eingetragene Marke von Danfoss.
