Fehlersuche und -behebung
Prüfung 2: Stimmt die Hardwarekonfiguration überein?
Stellen Sie sicher, dass der Stationsalias im Master dem
Wert in 12-50 Configured Station Alias entspricht
Prüfung 3: Ist die richtige XML-Datei installiert?
Laden Sie die richtige XML-Datei von
http:// www.danfoss.com/BusinessAreas/DrivesSolutions/
herunter.
Prüfung 4: Wie lautet der Wert von Parameter 12-59?
Der 12-59 EtherCAT Status enthält 32 Bits, die jeweils mit
internen Informationen verknüpft sind. Die verschiedenen
Bits geben Ihnen einen guten Überblick über mögliche
Fehler.
10
10

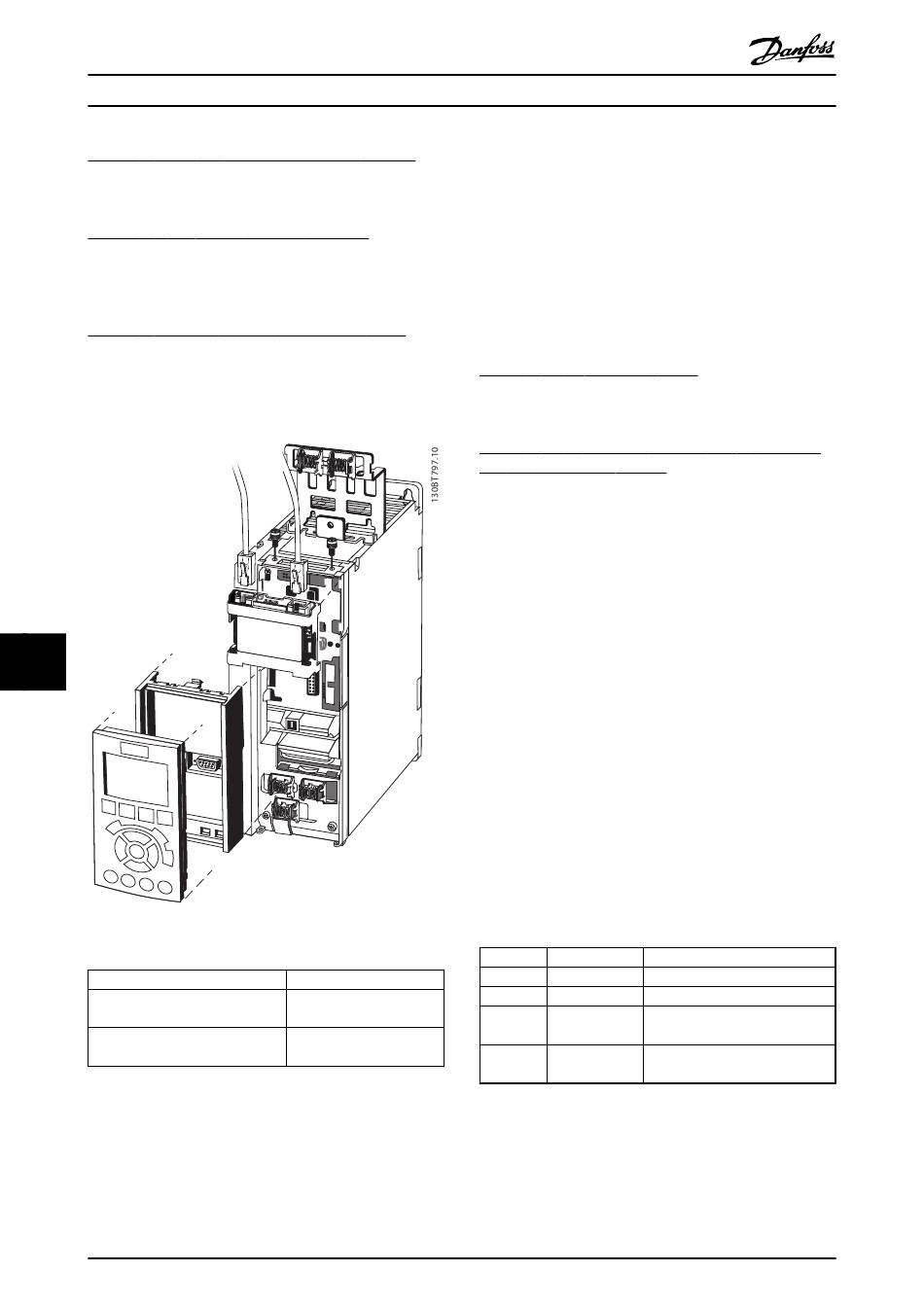

Abbildung 10.4
15-61 SW-Version Option
1.x oder 2.x
Tabelle 10.3
48
MCA 124 EtherCAT-Produkthandbuch
Et he rN
et Po rt1
M CA 12
1
Et he rN
et Po rt2
Et he rN
et /IP
Op tio n
M S
A
13 0B 11
M S1
19
MA C- 00
M S2
-1B -08 -00
-00 -22
SW .ve r.
XML-Datei
1.x
Danfoss_FC_series_ECAT_00
1.XML
Danfoss_FC_series_ECAT_00
20.XML
MG92A203 - VLT
10.1.3 Warnung 34 wird angezeigt, obwohl
die Kommunikation aufgebaut
worden ist.
Befindet sich der Master im Stoppmodus, wird Warnung 34
angezeigt. Stellen Sie sicher, dass der Master sich im
Ausführungsmodus befindet.
10.1.4 Frequenzumrichter reagiert nicht auf
Steuersignale
Prüfung 1: Ist das Steuerwort gültig?
Wenn das Bit im Steuerwort 10=0 ist, akzeptiert der
Frequenzumrichter das Steuerwort nicht.
Prüfung 2: Ist die Beziehung zwischen Bits im Steuerwort
und den Klemmen-E/A korrekt?
Überprüfen Sie die logische Beziehung im Frequenzum-
richter.
Definieren Sie die gewünschte logische Beziehung in
8-50 Motorfreilauf bis 8-56 Festsollwertanwahl entsprechend
den folgenden Optionen. Wählen Sie den FC-Steuermodus,
Digitaleingang und/oder serielle Kommunikation über
8-50 Motorfreilauf bis 8-56 Festsollwertanwahl.
In den folgenden Tabellen werden die Auswirkungen eines
Freilaufbefehls für den vollständigen Bereich von
8-50 Motorfreilauf-Einstellungen gezeigt.
Das Regelverfahren wirkt sich wie folgt auf die Funktion
von 8-50 Motorfreilauf, 8-51 Schnellstopp und 8-52 DC
Bremse aus:
Bei Auswahl von [0] Klemme werden die Funktionen
„Freilauf" und „DC-Bremse" über die Klemmen gesteuert.
HINWEIS
Die Funktionen Motorfreilauf, Schnellstopp und DC-Bremse
sind für logisch „0" aktiv.
Klemme
Bit 02/03/04
0
0
0
1
1
0
1
1
Tabelle 10.4 [0] Klemme
Wenn [1] Bus ausgewählt ist, werden die Befehle nur
aktiviert, wenn sie über die serielle Schnittstelle erfolgen.
®
ist eine eingetragene Marke von Danfoss.
Funktion
Motorfreilauf/DC-Bremse/S-Stopp
Motorfreilauf/DC-Bremse/S-Stopp
Kein Motorfreilauf/DC-Bremse/S-
Stopp
Kein Motorfreilauf/DC-Bremse/S-
Stopp
