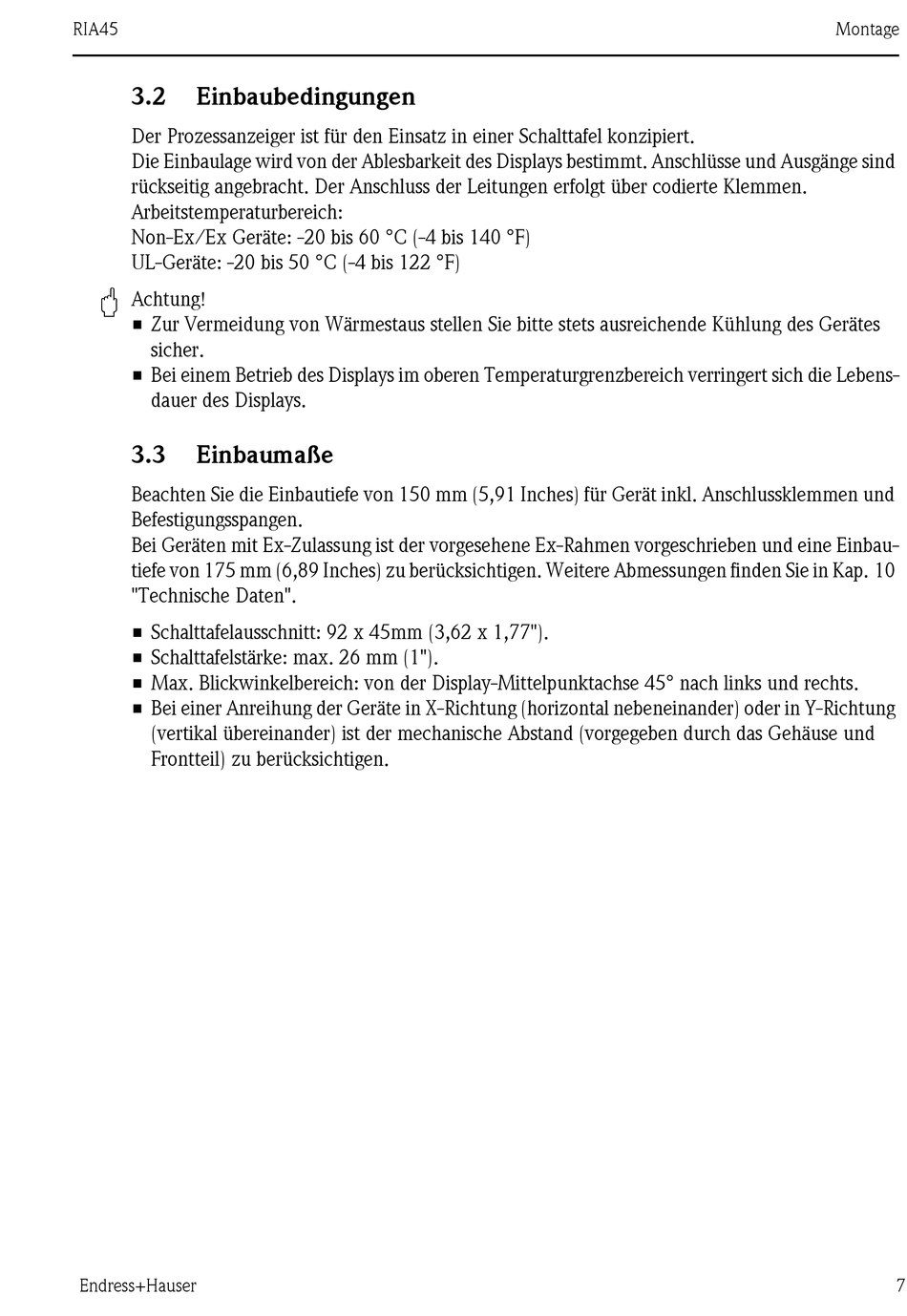

RIA45
3.2

Einbaubedingungen

Der Prozessanzeiger ist für den Einsatz in einer Schalttafel konzipiert.
Die Einbaulage wird von der Ablesbarkeit des Displays bestimmt. Anschlüsse und Ausgänge sind
rückseitig angebracht. Der Anschluss der Leitungen erfolgt über codierte Klemmen.
Arbeitstemperaturbereich:
Non-Ex/Ex Geräte: -20 bis 60 °C (-4 bis 140 °F)
UL-Geräte: -20 bis 50 °C (-4 bis 122 °F)
"
Achtung!
• Zur Vermeidung von Wärmestaus stellen Sie bitte stets ausreichende Kühlung des Gerätes
sicher.
• Bei einem Betrieb des Displays im oberen Temperaturgrenzbereich verringert sich die Lebens-
dauer des Displays.
3.3 Einbaumaße
Beachten Sie die Einbautiefe von 150 mm (5,91 Inches) für Gerät inkl. Anschlussklemmen und
Befestigungsspangen.
Bei Geräten mit Ex-Zulassung ist der vorgesehene Ex-Rahmen vorgeschrieben und eine Einbau-
tiefe von 175 mm (6,89 Inches) zu berücksichtigen. Weitere Abmessungen finden Sie in Kap. 10
"Technische Daten".
• Schalttafelausschnitt: 92 x 45mm (3,62 x 1,77").
• Schalttafelstärke: max. 26 mm (1").
• Max. Blickwinkelbereich: von der Display-Mittelpunktachse 45° nach links und rechts.
• Bei einer Anreihung der Geräte in X-Richtung (horizontal nebeneinander) oder in Y-Richtung
(vertikal übereinander) ist der mechanische Abstand (vorgegeben durch das Gehäuse und
Frontteil) zu berücksichtigen.
