Einbauhinweise
Umgebungstemperatur
Umgebungstemperatur-
grenze
Lager- und Transport-
temperatur
Relative Feuchte
Schutzart
16
Einbaubedingungen
•
Der Messumformer CPM 153 kann mit der bei Endress+Hauser erhältlichen Rundmastbefesti-
gung an vertikalen oder horizontalen Rohren befestigt werden (siehe Zubehör). Für eine Mon-
tage im Freien ist zusätzlich das Wetterschutzdach CYY 101 erforderlich, das sich bei allen
Befestigungsarten an das Feldgerät montieren lässt.
•
Montieren Sie den Messumformer immer so, dass die Kabeleinführungen stets nach unten
gerichtet sind.

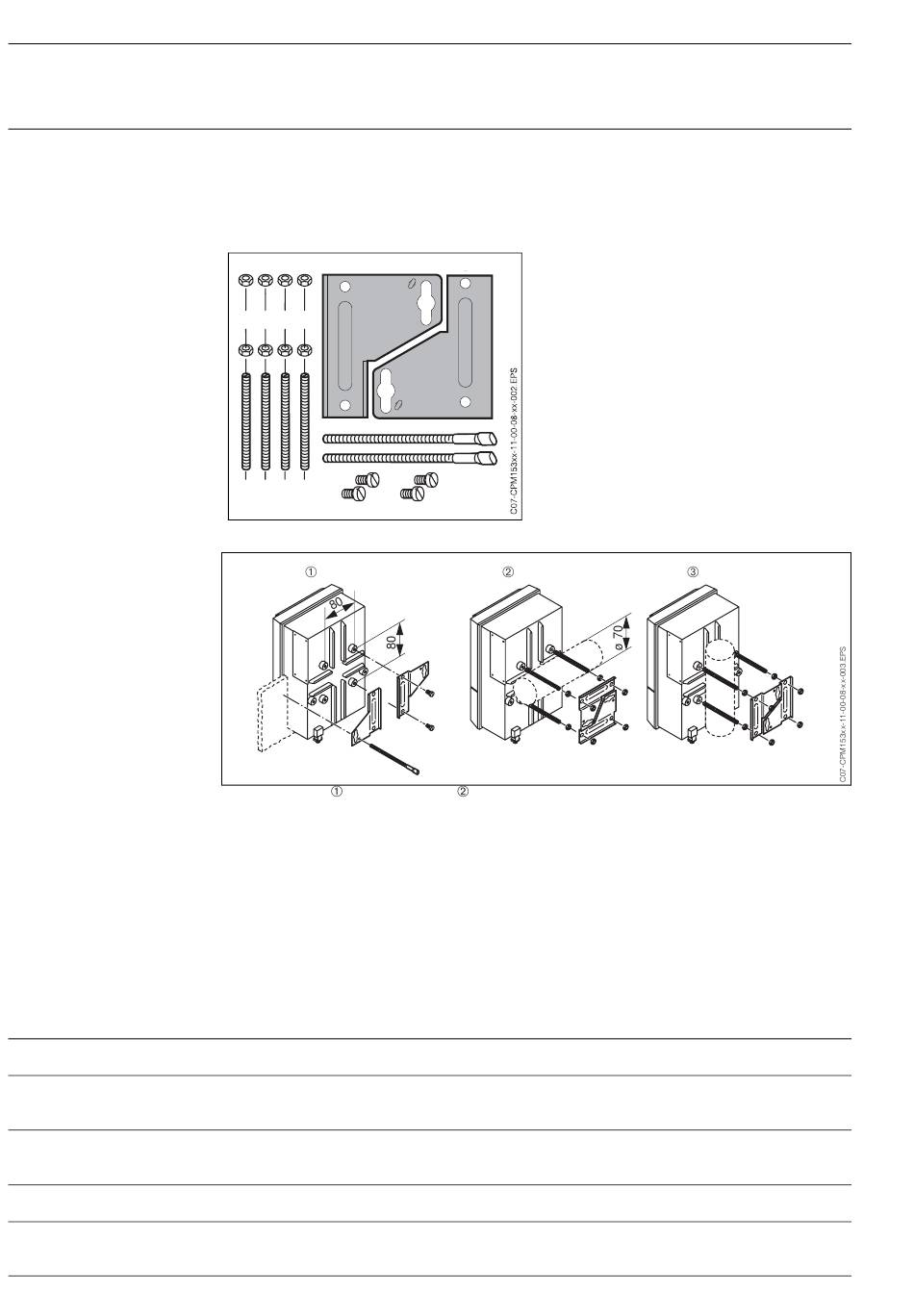

Schalttafel-Einbau
und Mastmontage
Für einen frontseitig dichten Schalttafeleinbau muss zusätzlich eine Flachdichtung verwendet
werden (s. Zubehör).
Erforderlicher Montageausschnitt für den Schalttafeleinbau:
Die Einbautiefe beträgt
Der maximale Rohrdurchmesser beträgt
Für den Einsatz im Freien ist das als Zubehör erhältliche Wetterschutzdach CYY 101 erforderlich.
Umgebungsbedingungen
–10 ... +55 °C (Ex: –10 ... +50 °C)
–20 ... +60 °C (Ex: –10 ... +50 °C)
–30 ... +80 °C
10 ... 95 %, nicht kondensierend
IP 65
Mastbefestigung sind mit dem beiliegenden
Befestigungssatz (s. links) möglich.
für CPM 153
Mycom S CPM 153
+0,5
+0,5
161
x 241
mm.
ca. 134 mm.
70 mm
