Motorspulen (195N3110) Und Rfi 1B-Filter (195N3103); Klemmenabdeckung - Danfoss VLT 2800 Kurzanleitung

Mechanische Installation
Installationsverfahren
1. Bohren Sie Löcher gemäß den in Tabelle 3.1
angegebenen Maßen. Beachten Sie den
Unterschied der Gerätespannung.
2. Ziehen Sie alle 4 Schrauben fest an.
3. Montieren Sie das Abschirmblech an den
Leistungskabeln und der Masseschraube (Klemme
95).
3.2 Motorspulen (195N3110) und RFI 1B-
Filter (195N3103)

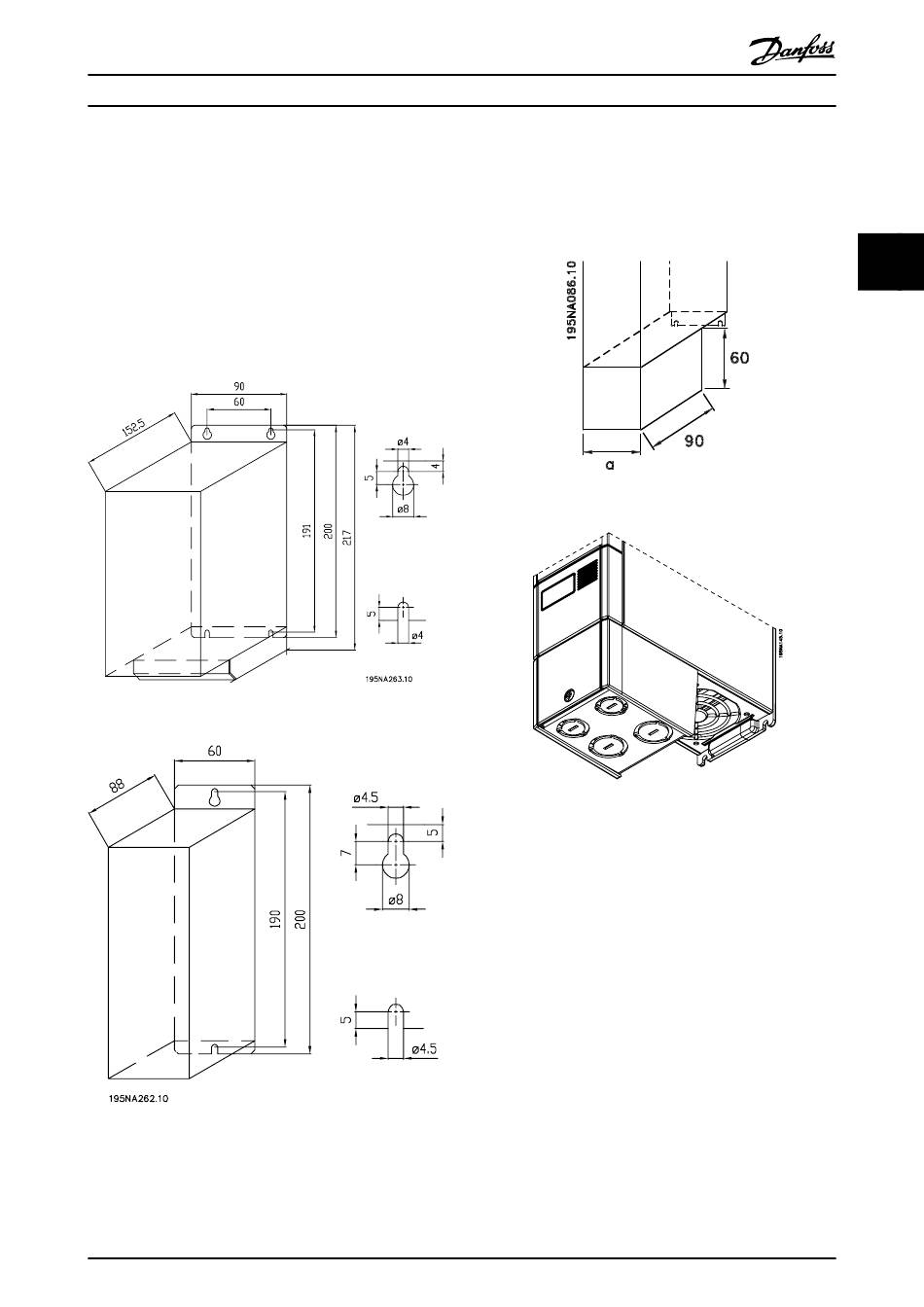

Abbildung 3.3 Motorspulen (195N3110)
Abbildung 3.4 RFI 1B-Filter (195N3103)
MG28M203
Kurzanleitung

3.3 Klemmenabdeckung

Abbildung 3.5 zeigt die Abmessungen der NEMA 1-
Klemmenabdeckungen für den VLT 2803-2875.
Abmessung „a" hängt vom Gerätetyp ab.
Abbildung 3.5 Abmessungen der Klemmenabdeckung
Abbildung 3.6 NEMA 1-Klemmenabdeckung
