Mechanische Installation

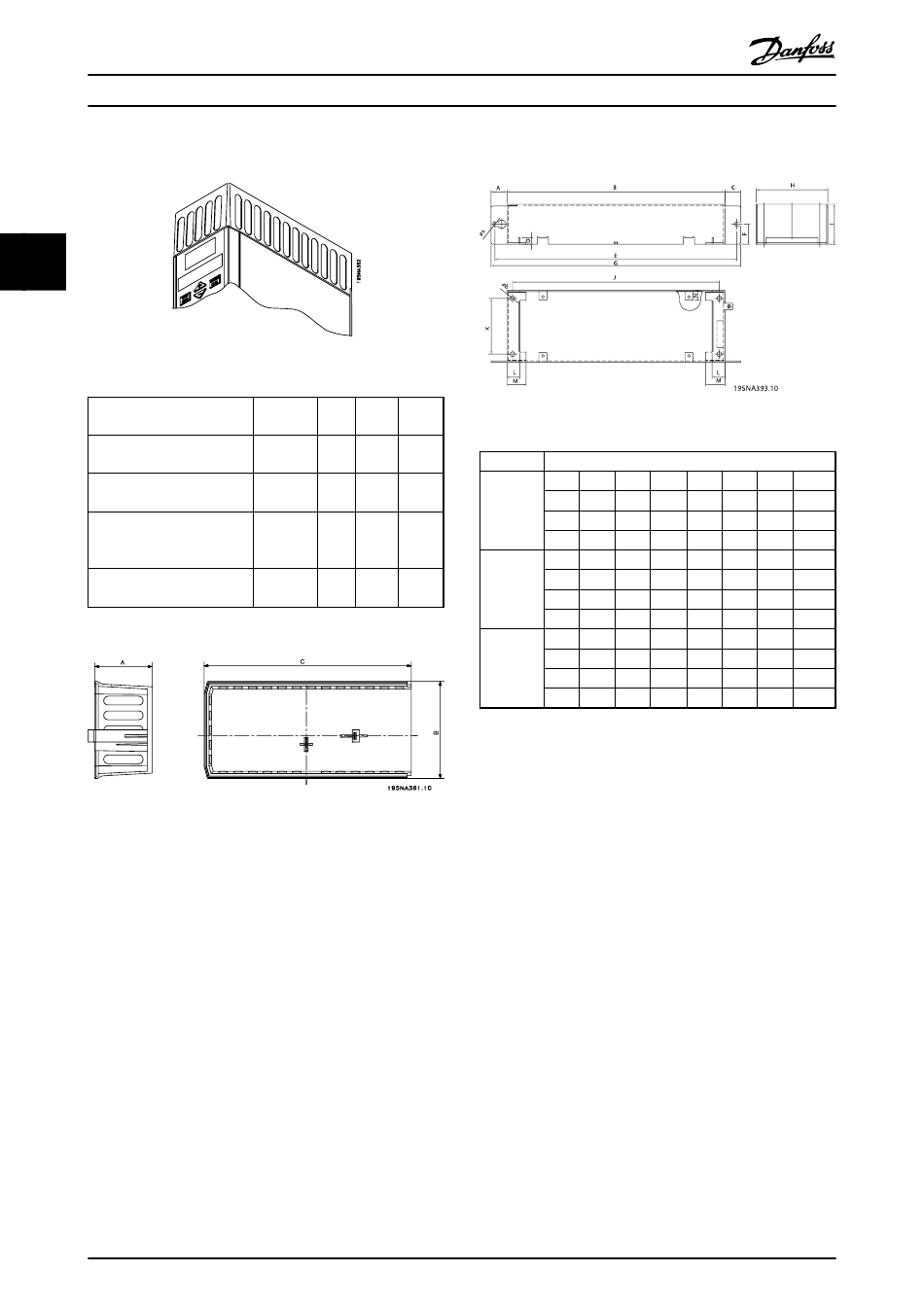

3.4 IP21-Lösung
3 3
Abbildung 3.7 IP21-Lösung
Typ
VLT 2803-2815, 200-240 V
VLT 2805-2815, 380-480 V
VLT 2822, 200-240 V
VLT 2822-2840, 380-480 V
VLT 2840, 200-240 V
VLT 2822, PD2
VLT 2855-2875, 380-480 V
VLT 2880-2882, 380-480 V
VLT 2840, PD2
Tabelle 3.2 Abmessungen
Abbildung 3.8 Abmessungen für IP 21
8
Kurzanleitung
Artikel- A B C
nummer
195N2118 47 80 170
195N2119 47 95 170
195N2120 47 145 170
195N2126 47 205 245
Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.
3.5 EMV-Filter für lange Motorkabel
Abbildung 3.9 Filterabmessungen
Filter Abmessungen
A B C
192H4719
20 204 20
H I øb
75 45 6
192H4720 A B C
20 273 20
H I øb
90 50 6
192H4893 A B C
20 273 20
H I øb
140 50 6
Tabelle 3.3 Filterabmessungen
øa D E F G
5,5 8 234 27,5 244
J K L M N
190 60 16 24 12
øa D E F G
5,5 8 303 25 313
J K L M N
257 70 16 24 12
øa D E F G
5,5 8 303 25 313
J K L M N
257 120 16 24 12
