Danfoss VLT 2800 Kurzanleitung Seite 12

Elektrische Installation
4 4

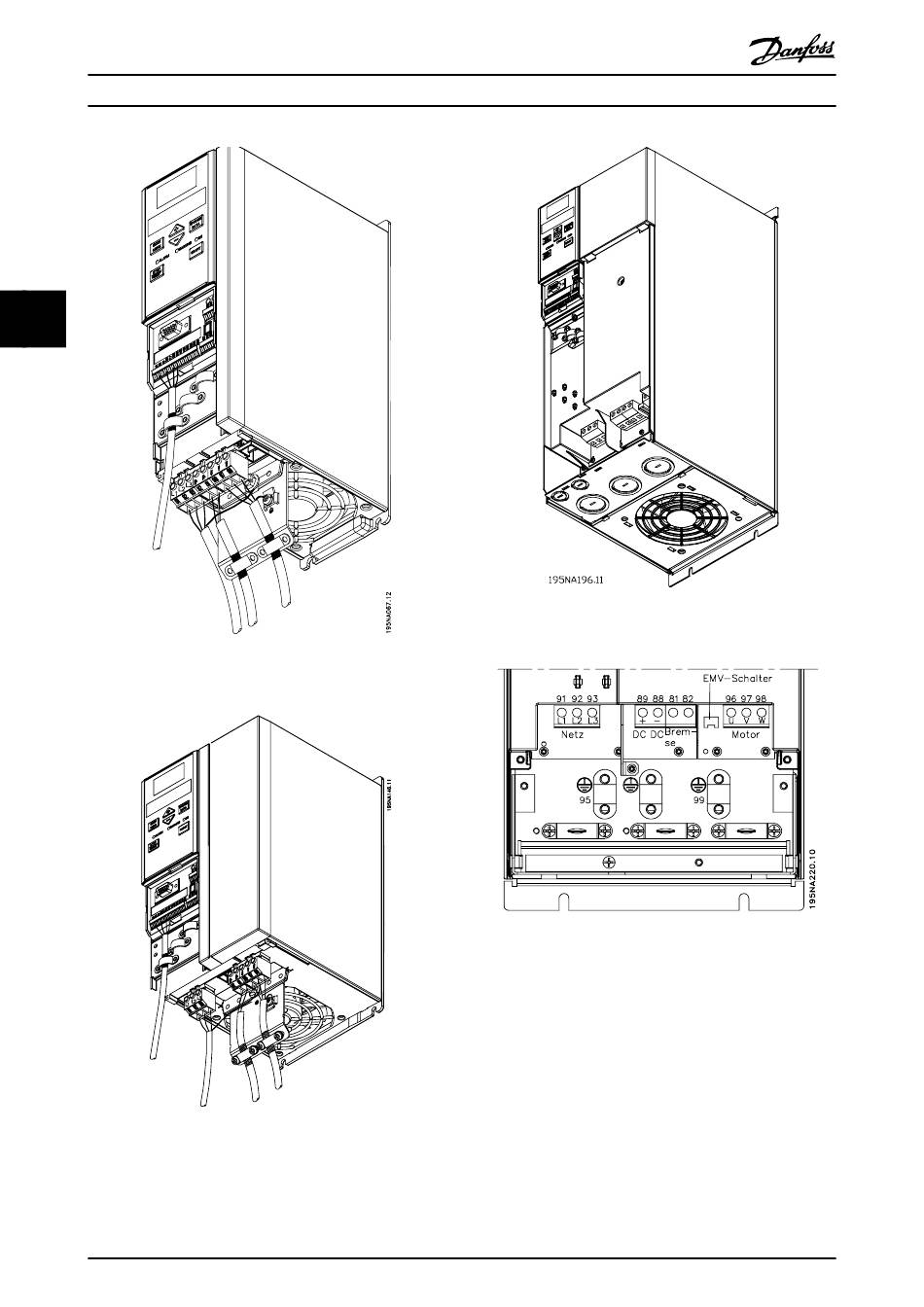

Abbildung 4.3 VLT 2822, 200-240 V
VLT 2822-2840, 380-480 V
Abbildung 4.4 VLT 2840, 200-240 V
VLT 2822, 200-240 V - PD2
VLT 2855-2875, 380-480 V
10
Kurzanleitung
Danfoss A/S © Ver. 2014-05-08 Alle Rechte vorbehalten.
Abbildung 4.5 VLT 2840, 200-240 V, PD2
VLT 2880-2882, 380-480 V
Abbildung 4.6 Elektrische Anschlüsse VLT 2880-2882 und 2840
PD2
Ein abgeschirmtes Kabel vom Motor an die Motorklemmen
des Frequenzumrichters (U, V, W) anschließen. Das Schirm-
geflecht endet in einem abgeschirmten Steckverbinder.
MG28M203
