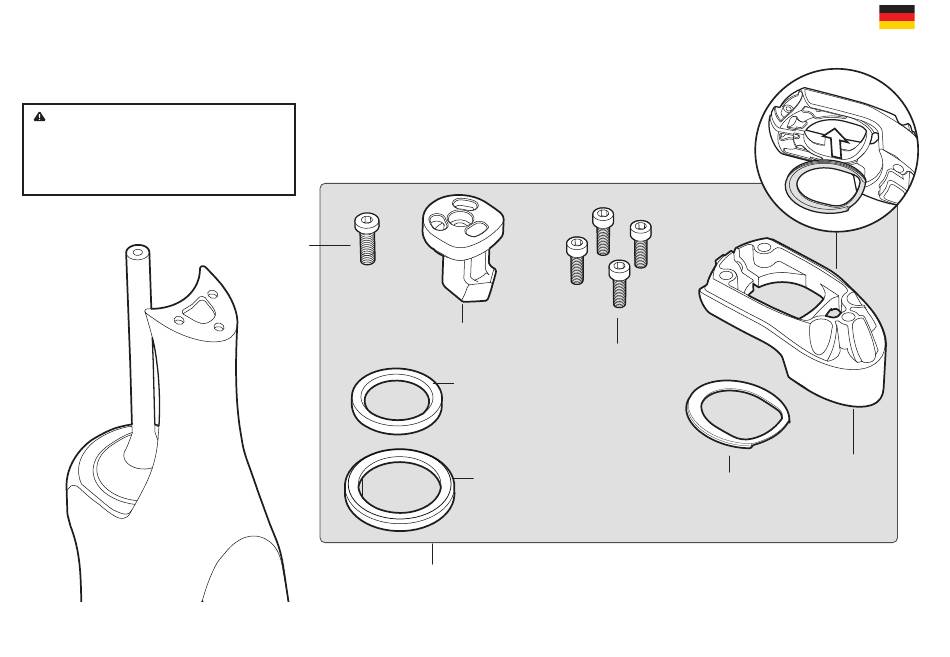

GABEL UND STEUERSATZTEILE
WARNUNG
Ihr Cervélo Rahmen und Ihre Cervélo Gabel
wurden so gebaut, dass sie miteinander
kompatibel sind. Versuchen Sie nicht,
alternative Gabeln zu installieren.
Feststellschraube des
Vorspannungszapfens
M6 x 18 mm
HINWEIS: Die
Steuersatzmontage des S5
Discs erfordert keinen
Kompressionsring.
Vorspannungszapfen
Oberes Lager
1", 36° x 45°
Unteres Lager
1 - 3/8", 36° x 45°
FK60 Fork
Assembly Kit
FKA-FK60-SM
FKA-FK60-MD
FKA-FK60-LG
Montieren Sie die
Dichtung des oberen
Lagers vor dem
Spanndeckel.
Spanndeckel
Feststellschraube
x 4 M5 x 16
Oberes
Lager
Dichtung
Fixierungsplatte
8
