ANLEITUNG ZUM ZUSCHNEIDEN DER SATTELSTÜTZE
HINWEIS: Es ist unbedingt notwendig, dass alle Cervélo Aero Sattelstützen an ihrer Hinterkante
einen 45 Grad Fasenschnitt haben. Sollte ein Zuschneiden nach dem Einpassen notwendig
sein, werden folgende Schritte empfohlen:
1.
Unter Beachtung des Minimal- und Maximaleinschubs (6,5 cm und 8,5 cm) der
Sattelstütze, vermessen Sie sorgfältig und markieren Sie die Schnittstelle mit
einem hellen Fettstift an der Sattelstütze.
2. Schieben Sie die Sattelstütze der S-Serie in die Park Tool SG-7.2 Sägeführung
(oder ein ähnliches Werkzeug) so ein, dass die Schnittlinie deutlich durch die
Sägeblattführung des Werkzeugs erkennbar ist.
3. Sägen Sie mit einem Sägeblatt, das speziell für das Sägen von
Kohlenstoffmaterial entworfen wurde (oder einem feinen Sägeblatt mit 32
Zähnen/1"), die Sattelstütze (gemäß den Anleitungen von Park Tool) ab.
4. Schleifen Sie mit einem feinen Schleifpapier Ausfaserungen oder Grate an der
Schnittstelle ab. Positionieren Sie die Klemme etwa 10 cm vom Schnittende.

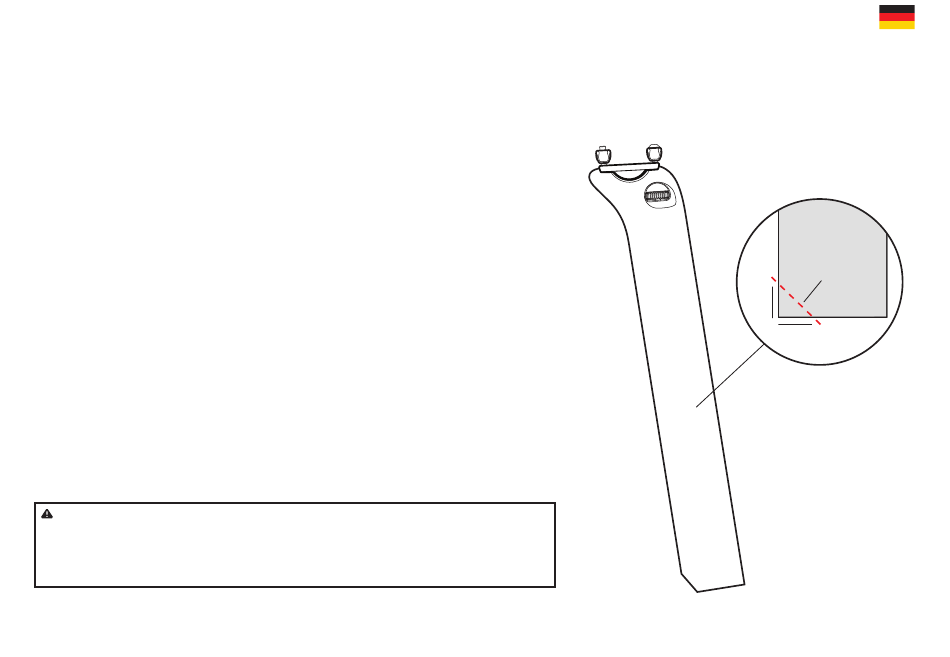

5. Markieren Sie mit einem Fettstift einen Punkt 1 cm vom Schnittende an der
Hinterkante der Sattelstütze und einen weiteren 1 cm von hinten am unteren
Ende. Verbinden Sie die beiden Punkte durch eine 45 Grad Leitlinie.
6. Positionieren Sie das Sägeblatt an der Markierung des Fettstifts und sägen
Sie sehr vorsichtig die Hinterkante der Sattelstütze mit einem 45 Grad
Fasenschnitt ab.
7.
Schleifen Sie das Ende vorsichtig mit Schleifpapier ab und montieren Sie sie,
nach dem Auftragen von Carbon-Montagepaste, wieder im Rahmen.
WARNUNG
Sollte weiteres Zuschneiden erforderlich sein, stellen Sie sicher, dass eine 6,5 cm
Minimumlänge der Sattelstütze im Rahmen sitzen kann. Nichtbeachtung kann zu
Schäden am Rahmen außerhalb der Gewährleistung oder zu schweren Verletzungen
des Fahrers führen.
Schnittlinie
1 cm
1 cm
32
