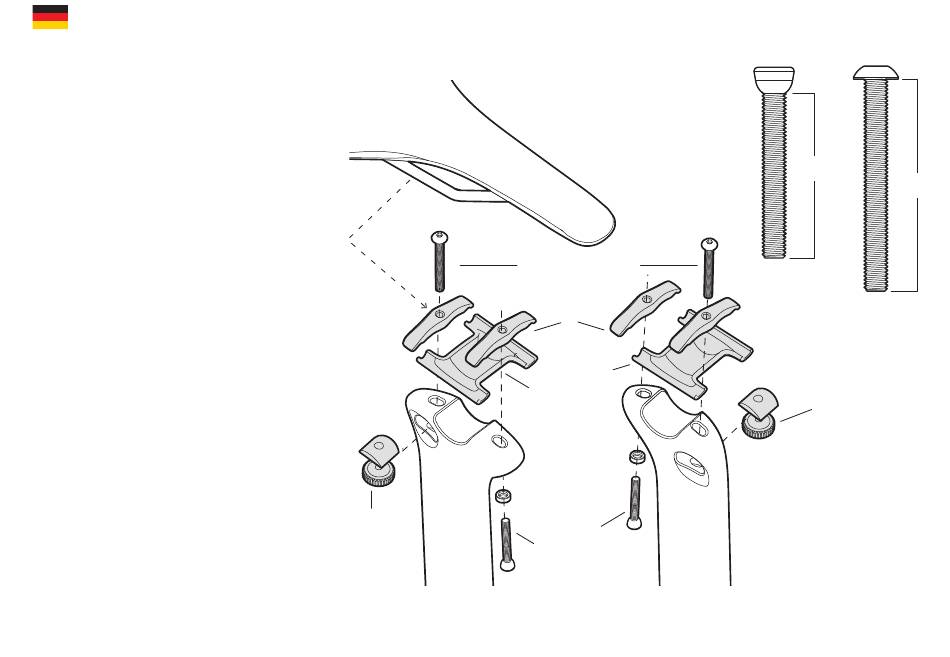

ZUSAMMENBAU DER SATTELSTÜTZE
Vergewissern Sie sich, dass Loctite
1.
242 am Gewinde unterhalb des
Schraubenkopfesder 45 mm
Halbrundmontageschraubeangebracht ist.
Montieren Sie das Querstück an der 45 mm
Halbrundmontageschraube und ziehen Sie
sie mit 3Nm fest.
2. Vergewissern Sie sich, dass an beiden
Feststellschrauben Loctite 242 angebracht ist.
3. Montieren Sie die gekrümmte
Unterlegscheibe und das Einstellrad in der
Ausnehmung der Sattelstütze.
4. Montieren Sie die
Halbrundmontageschraube mit Querstück
und drehen Sie das Einstellrad bis die
Gewinde greifen.
5. Montieren Sie die konische Unterlegscheibe
mit der 35 mm Konusschraube so, dass die
Einbuchtung mit der gewölbten Fläche der
Schraube zusammentrifft.
6. Installieren Sie die Querstange.
7. Bringen Sie eine dünne Schicht Carbon-
Montagepaste am Umfang des oberen Endes
der Sattelstütze an.
8. Installieren Sie die untere Sattelklemme, wie
in der Abbildung beschrieben.
9. Positionieren Sie das Sattelgestell zwischen
den oberen und unteren Klemmen.
10. Stellen Sie den gewünschten Winkel des
Sattels mithilfe des Einstellrads ein.
11. Ziehen Sie die gegenüberliegende
Feststellschraube mit 8-9Nm fest, um die
Position des Sattels zu fixieren.
31
Einstellrad
0 mm Sattelstützenversatz
(SP-SP20-ZERO)
M5
Sattelstützenschrauben
Tatsächliche Größe
Halbrundmonta-
geschraube
M5 x 45
Querstrebe
Untere
Sattelklemme
Konusschraube
M5 x 35
25 mm
Sattelstützenversatz (SP-
SP20-25MM)
35 mm
45 mm
Konisch
Kopfschraube
M5 x 35
Halbrund-
Kopfschraube
M5 x 45
Einstellrad
HINWEIS: Die Serie-S
ist sowohl mit Metall-
Sattelstreben (7 mm
Durchmesser) als auch
mit Carbon-Sattelstreben
(7 x 9 mm Querschnitt)
kompatibel.
0 mm
Sattelstützenversatz
