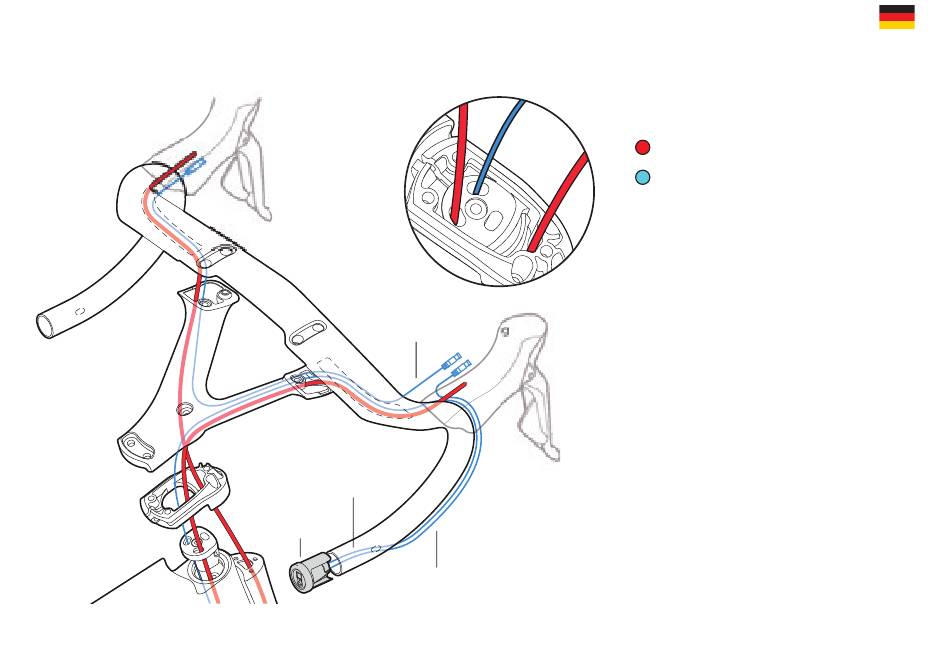

LENKER UND VORBAU – VERLEGEN DER KABEL
A. 750 mm E-Kabel
zur linken Schaltung
C. 1400 mm
E-Kabel zur
Kontaktstelle B
Kontaktstelle A
EW-RS910
B. 300 mm E-Kabel
zur rechten Schaltung
Bremse
E-Kabel
1.
Installieren Sie die Gangschaltungen am Lenker
und verbinden Sie Links und Rechts mithilfe
des 750 mm E-Kabels A.
2. Installieren Sie das 300 mm E-Kabel B und
verbinden Sie die Kontaktstelle A (EW-RS910)
mit der rechten Schaltung.
3. Führen Sie das 1400 mm E-Kabel C vom
Rahmen durch den rechten Flügel des Vorbaus.
4. Führen Sie die Bremsschläuche durch die
jeweiligen Flügel des Vorbaus.
5. Montieren Sie den Vorbau und optional
die 5 mm Spacer des Spanndeckels, und
vergewissern Sie sich hierbei, dass die
adäquaten Schrauben in Bezug auf die Spacer-
Konfi guration verwendet werden. Nachzulesen
auf Seite 23-24.
6. Montieren Sie den Lenker am Vorbau und
installieren Sie die Bedienelemente für Bremse
und Schaltung gemäß den Anweisungen des
Herstellers. Nachzulesen auf Seite 25.
26
