07

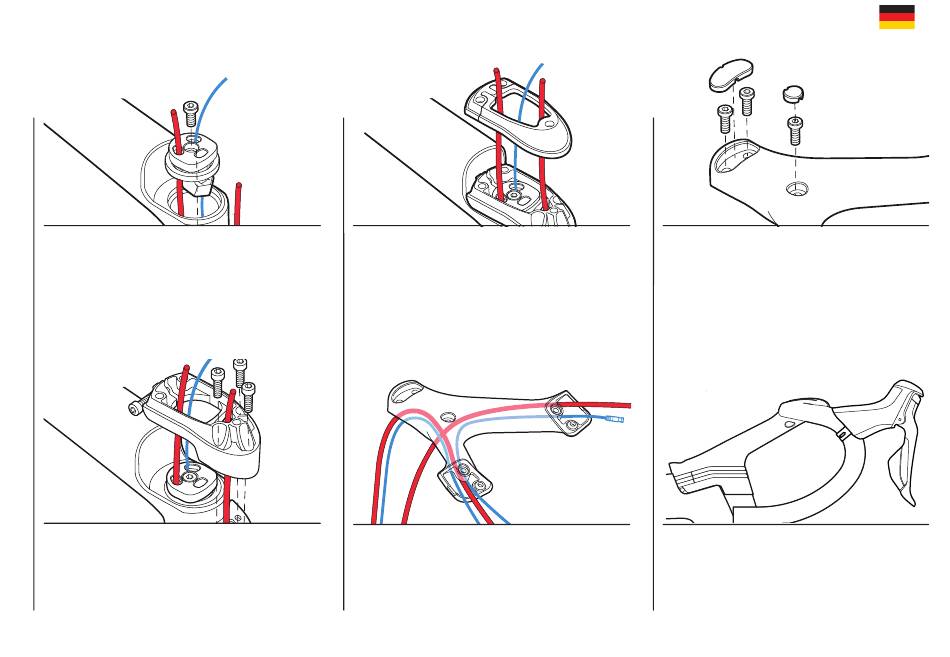

Schmieren Sie die Lagerschalen im Rahmen,
und installieren Sie danach die Lager. Führen
Sie Bremsschläuche und Schaltzüge durch den
Vorspannungszapfen. Montieren Sie die Gabel
und ziehen Sie den Vorspannungszapfen an,
bis die Gabel kein Spiel mehr hat, aber noch
problemlos rotieren kann. Nachzulesen auf
Seite 20.
08
Führen Sie die Schläuche und Schaltzüge durch
den Spanndeckel. Fixieren Sie die Gabel mithilfe
der mitgelieferten M5 x 16 mm Schrauben.
Nachzulesen auf Seite 21.
09
Führen Sie die Kabel und Schläuche durch
die gewünschte Anzahl an 5 mm Vorbau-
Spacern.
10
Montieren Sie den Vorbau so, dass die
Bremsschläuche durch die korrekten Flügel
austreten. Das E-Kabel wird durch den rechten
Handhebel geführt. Bei mechanischen
Bedienelementen ist das hintere Gehäuse
rechts und das vordere links.
11
Vergewissern Sie sich, dass die Schrauben
die korrekte Länge haben, tragen Sie Loctite
242 auf und fi xieren Sie dann den Vorbau
und die Vorbau-Spacer im Spanndeckel.
Nachzulesen auf Seite 22-24.
12
Montieren Sie den Lenker und schließen
Sie die Bedienelemente der Schaltung an.
Nachzulesen auf Seite 25.
12
