INSTALLIEREN DER DI2 BATTERIE
Die Batterie Ihres Di2-Systems von Shimano wird im
Unterrohr mithilfe des internen Batteriehalters (MT-BINT)
installiert, der speziell für diesen Rahmen entworfen wurde.
Da die Position geschlossen ist, ist es wichtig, das System
vor der Installation zu testen.

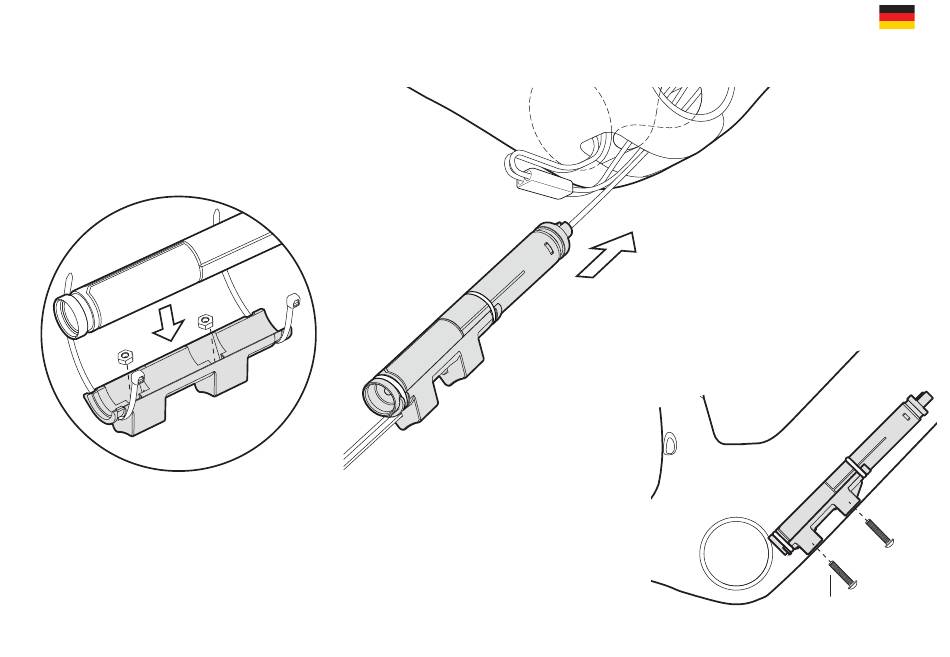

Drücken Sie die beiden M3
Feststellmuttern durch
die oberen Löcher in die
Halterung. Fixieren Sie
die Batterie mithilfe
zweier Kabelbinder an der
Halterung und installieren
Sie sie.
Führen Sie einen 5 mm Inbusschlüssel
durch das untere Ende der Halterung
als Einsatzwerkzeug ein.
Führen Sie die Batterie mit Halterung
durch die Öffnung am Innenlager
und positionieren Sie sie so, dass die
Feststellmuttern über den Montagelöchern
liegen.
Vergewissern Sie sich, dass Loctite 242 an
den M3 Feststellschrauben angebracht ist.
Führen Sie diese durch die Montagelöcher,
um sie in die Feststellmuttern einzudrehen
und ziehen Sie sie lediglich leicht fest,
um sie in Position zu halten. Entfernen
Sie den 5 mm Inbusschlüssel. Ziehen
Sie mit einem 2mm Inbusschlüssel die
Feststellschrauben mit höchstens 2,5Nm
über den Montagelöchern fest.
M3 x 16 mm
Schrauben
28
