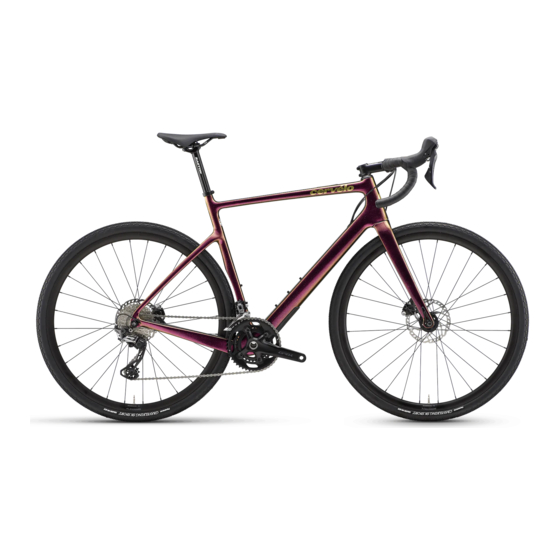

- Seite 1 ÁSPERO MONTAGEHANDBUCH FÜR HÄNDLER...
-
Seite 2: Inhaltsverzeichnis
INHALT EINLEITUNG Elektrische Kabelführung....10 Wichtige Informationen....Installation der Elektrokabel . -
Seite 3: Benötigtes Werkzeug Und Zubehör
BENÖTIGTES WERKZEUG & ZUBEHÖR Dieses Handbuch beschreibt einige Verfahren Werkzeuge Werkzeuge zur optionalen Anpassung des Áspero, die von der von Cervélo ursprünglich verkauften Fahrrad-Montageständer Originalkonfiguration abweichen. Die folgenden (Ständerausführung mit Kreuzschlitzschraubendreher Werkzeuge und Zubehörteile werden für jene Fixierung an der Sattelstütze Anpassungen benötigt. -
Seite 4: Áspero Übersicht Der Montagekomponenten
ÁSPERO ÜBERSICHT DER MONTAGEKOMPONENTEN Smartpak400A Lochplatte mit Schrauben CVR-WB SB-SB05-TT Unterrohr Bremsleitungsführung Sattelstützenklemme FD-Halterung Blindplatte CBG-DT-ASP Umwerfer-Halterung SPC-SQ-R-2011-A (1x/Rahmen-Set) vorne mit FDM-CVR Schrauben FDM-OEO Ausfallender Schaltzuganschlag (mechanisch) CBS-DRPOUT Gabeleinsatz Dual-Offset mit Gewinde und Schaltauge mit Schrauben Befestigungsmutter Sattelrohr QRI-ASP-THD DRH-WMN112 Abdeckkappe GR-ST-CLOSED Bremsleitungsführung x3... -
Seite 5: Vorbereitung Des Rahmens
VORBEREITUNG DES RAHMENS 5. Schmieren Sie die Feststellmutter des Schaltauges leicht ein und ziehen Sie sie handfest an. Erst nach der Montage Tragen Sie Carbon-Montagepaste auf Rahmen und Sattelstütze auf. des Hinterrads wird sie endgültig festgezogen. 2. Schieben Sie die Sattelstützenklemme vollständig auf die Sattelrohraufnahme am Rahmen. -
Seite 6: Vorbereitung Der Gabel
Es empfi ehlt sich, einen 2,5 mm VORBEREITUNG DER GABEL dicken Abstandshalter unter der Vorbaukappe einzusetzen 1. Markierung Max. 4 mm 1. Tragen Sie Schmierfett auf die Lager auf und montieren Sie die oberen und unteren 2. Markierung Steuersatzlager am Steuerrohr. /endgültiger Schnitt 2. -
Seite 7: Verlegen Der Bremskabel/Kabelhülle
VERLEGEN DER BREMSKABEL/KABELHÜLLE Es wird empfohlen, dass Sie die hydraulischen Bremsleitungen bzw. die Bremskabelhülle vor dem Innenzug montieren. Diese Darstellungen der Kabelführung sind nur als Ergänzung zu den Montageanleitungen des Herstellers gedacht. Falls Sie Informationen zur hydraulischen oder mechanischen Scheibenbremse benötigen, fragen Sie beim Service-Center des Komponentenherstellers nach oder besuchen Sie dessen Webseite. -
Seite 8: Montage Der Bremskabel/Kabelhülle
MONTAGE DER BREMSKABEL/KABELHÜLLE Führen Sie die hydraulische Bremsleitung oder die mechanische Bremskabelhülle mithilfe der Bremsschlauchführung (CBG-DBH) durch den Rahmen und die Gabel. Montieren und justieren Sie die Bremszylinder gemäß den Anweisungen des Herstellers. Kettenstreben- höhe: 25 mm... -
Seite 9: Kabelführung Des Bowdenzugs
KABELFÜHRUNG DES BOWDENZUGS Es wird empfohlen, dass Sie den Innenzug des Umwerfers und des Schaltwerks erst montieren, nachdem die Bremsleitung montiert wurde. Diese Darstellungen der Kabelführung sind nur als Ergänzung zu den Montageanleitungen des Herstellers gedacht. Bitte wenden Sie sich an den Kundendienst des Komponentenherstellers oder besuchen Sie dessen Webseite, falls Sie weitere Informationen benötigen. -
Seite 10: Installation Des Bowdenzugs
INSTALLATION DES BOWDENZUGS Montieren Sie den Schlauch (auf 20 cm abschneiden) am hinteren Schaltwerkkabel direkt hinter der BB-Kabelführung/- abdeckung Vergewissern Sie Montieren Sie den Einpresskabelanschlag sich, dass die des Schaltwerks (CBS-DRPOUT). Aderendhülsen an der BB Kabelführung/ Abdeckung für die Schaltzughülle angebracht werden. -
Seite 11: Elektrische Kabelführung
ELEKTRISCHE KABELFÜHRUNG Wir empfehlen, die elektrische Verkabelung und die Verbindungen erst zu montieren, nachdem die Bremsleitung installiert wurde. Diese Darstellungen der Kabelführung sind nur als Ergänzung zu den Montageanleitungen des Herstellers gedacht. Bitte wenden Sie sich an den Kundendienst des Komponentenherstellers oder besuchen Sie dessen Webseite, falls Sie weitere Informationen benötigen. -
Seite 12: Installation Der Elektrokabel
INSTALLATION DER ELEKTROKABEL Installieren Sie die Leitungsführung des Schaltwerks (GR-DRPOUT-GUIDE). Setzen Sie bei drahtlosen Schaltsystemen die Schaltwerk-Schutztülle ein Wenn sich alle Kabel im Rahmen (GR-DRPOUT-CLOSED). befi nden, verschließen Sie den Innenzugeinlass am Innenlager mit der BB Kabelführung/Abdeckung (BBG-0E0). -
Seite 13: Installieren Der Di2-Batterie
INSTALLIEREN DER DI2-BATTERIE Die Batterie Ihres Di2-Systems von Shimano wird im Unterrohr mithilfe des integrierten Batteriehalters (MT-BINT) installiert, der speziell für diesen Rahmen entworfen wurde. Da diese Position geschlossen ist, ist es wichtig, das System vor der Installation zu testen. Stecken Sie die zusammengebaute Batterie und deren Halterung in... -
Seite 14: Sitzrohr Kabelführung
SITZROHR KABELFÜHRUNG Diese Darstellungen der Kabelführung sind nur als Ergänzung zu den Montageanleitungen des Herstellers gedacht. Bitte wenden Sie sich an den Kundendienst des Komponentenherstellers oder besuchen Sie dessen Webseite, falls Sie weitere Informationen benötigen. Bremse Hintere Schaltung Sitzrohr Führen Sie die Drücken Sie die Sitzrohrkabelhüllen Kabel in die... -
Seite 15: Montage Des Rahmenschutzes
MONTAGE DES RAHMENSCHUTZES Hinweis: Die Rahmenschutzteile können bei der Auslieferung bereits am Rahmen montiert sein. In diesem Fall benötigen Sie diese Anleitung nur für eine neuerliche Anbringung. Reinigen Sie die Kettenstrebe und den Unterrohrbereich mit Isopropyl-Alkohol. Montieren Sie den Kettenstrebenschutz und den Unterrohrschutz, indem Sie die Klebefolie abziehen und die Schutzvorrichtungen am Rahmen anbringen. -
Seite 16: Einbau Der Schnellspann-Vorderradachse
EINBAU DER SCHNELLSPANN-VORDERRADACHSE Um das Vorderrad zu sichern, schieben Sie die eingefettete Achse durch das Ausfallende an der Kettenblattseite und durch die Radnabe, und richten Sie das Gewindeende der Achse mit dem Einsatz an der dem Kettenblatt abgewandten Seite aus. Schrauben Sie die Achse nach dem Ausrichten und Einrasten (im Uhrzeigersinn) in das Gewindeteil des Einsatzes, bis die Achse fest und sicher sitzt. -
Seite 17: Einbau Der Schnellspann-Hinterradachse
EINBAU DER SCHNELLSPANN-HINTERRADACHSE Um das Hinterrad zu sichern, schieben Sie die eingefettete Achse durch das Ausfallende an der dem Kettenblatt abgewandten Seite und durch die Nabe und richten Sie das Gewindeende der Achse am Schaltaugeneinsatz aus. Schrauben Sie die Achse nach dem Ausrichten und Einrasten (im Uhrzeigersinn) in das Gewindeteil des Einsatzes, bis die Achse fest und sicher sitzt. -
Seite 18: Montage Des Dual-Offset Gabeleinsatzes
MONTAGE DES DUAL-OFFSET GABELEINSATZES Die Áspero-Gabeleinsätze können sowohl nach vorne ausgerichtet als auch nach hinten ausgerichtet eingebaut werden, um die Handling-Geometrie entsprechend anzupassen. Achten Sie jedoch darauf, dass beide Einsätze, unabhängig von der Ausrichtung, stets in die gleiche Richtung weisen. Hinweis: Wenn Sie die Einsätze nach hinten Ausrichtung nach Ausrichtung nach... -
Seite 19: Kompatibilität Der Kleinteile
KOMPATIBILITÄT DER KLEINTEILE KOMPATIBILITÄT DER HARDWARE Cervélo Kompatibel mit/ Artikelbezeichnung Artikelbezeichnung Spezifikation Teilenr. Ersetzt durch Sattelrohr- Presslager mit Abdeckkappe FSA 1 1/8"- Ø 23 Kabeldurchführung GR-ST-GUIDE GR-ST-CLOSED (oder gleichwertig) für Di2 E-Kabel Abstandshalter 1 1/8" x Ausfallende Di2- 10 mm/5 mm/2 mm GR-DRPOUT-GUIDE CBS-DRPOUT Kabeldurchführung Ausfallende Lagerschutzkappe... -
Seite 20: Áspero Montagehandbuch Für Händler
2020 ÁSPERO MONTAGEHANDBUCH FÜR HÄNDLER www.cervelo.com 1973K3420005...
